カスタム タッチ スクリーン メーカーとしての GreenTouch: OEM/ODM カスタマイズと CE、FCC、RoHS、CB、HDMI 準拠

インタラクティブなハードウェア プラットフォームを設計するには、ツールの作成を開始する前に、機械的精度、光学的明瞭さ、ファームウェアのチューニング、および国際的な規制認証のバランスをとる必要があります。カスタムタッチ スクリーン メーカーは、 電気、光学、構造の仕様が、バラバラの部品から組み立てられるのではなく、統一システムとして調整されるときに価値をもたらします。 OEM や ODM にとって、標準の既製パネルでは設計上の妥協が生じ、カスタム シャーシのカットアウト、コントローラのファームウェア要件、または厳しい環境耐性基準に適合しないことがよくあります。カスタムのカバー ガラス寸法、センサーの調整、およびターゲットを絞ったコントローラー プログラミングにより、国際的な法的コンプライアンスを満たしながら信頼性の高い動作が保証されます。

標準パネルではなく、機器要件から始める

カスタム タッチの導入を成功させるには、ホスト マシンの実際の運用が必要です。利用可能なシャーシの奥行き、内部ベゼルのクリアランス、熱放散経路、ディスプレイの視野角、およびオペレーターの入力方法によって、許容される機械的設置面積が決まります。任意の標準パネルを特殊なエンクロージャに強制的に取り付けると、パイロット組み立て中に工具の修正、スケジュールの遅れ、機械的シールの損傷が頻繁に発生します。

産業用オートメーション端末には、冷却剤の飛沫、浮遊油、強力な洗浄溶剤、および継続的な振動に対する耐性が求められます。屋外のトランザクションキオスクには、光学強化と、直射日光の眩しさや季節的な温度変化に対する熱安定性が必要です。プロジェクトの開始時にホスト デバイスの境界、動作温度エンベロープ、およびフィールド サービスのアクセス要件を確立することで、カスタム タッチ スクリーン開発の信頼できるベースラインが作成されます。

タッチテクノロジーをインタラクションに適合させる

マルチタッチ精度を実現する投影型静電容量センシング

タッチ センサーの物理特性は、エンド ユーザーの操作ワークフローと一致する必要があります。投影型容量性、抵抗性、または光学式アーキテクチャのいずれを選択するかによって、完成した機械が現場条件下でスムーズに動作するかどうかが決まります。投影型静電容量 (PCAP) テクノロジーは、マルチタッチ ジェスチャ、迅速な座標追跡、光透過性、およびフラットフロント ガラスの統合を提供し、医療機器、商用セルフサービス端末、および対話型小売キオスクに適しています。高度な PCAP コントローラーは、最大 10 個のタッチ ポイントを追跡する相互容量グリッドを利用します。デジタル フィルタリング アルゴリズムにより電磁ノイズが抑制され、カバー ガラスが湿気や埃に遭遇した場合でも正確な座標位置が維持されます。

極限作業スペース向けの抵抗膜および赤外線ソリューション

抵抗膜タッチ アーキテクチャは、重工業用ワークステーション、海洋ナビゲーション コンソール、農業機械などに使用されています。電気伝導度ではなく物理的圧力によって動作する抵抗センサーは、オペレーターが厚い絶縁手袋や作業用ミトンを着用したり、非導電性スタイラスを使用したりしても、液滴、化学洗浄、または表面のグリースによる影響を受けずに確実に作動します。大判のパブリック ディレクトリやインタラクティブ ビデオ ウォールでは、輝度を減衰させるガラス層を追加することなく、大きな表示領域に経済的に拡張できる赤外線 (IR) タッチ フレームが頻繁に使用されます。インタラクティブ タッチ フォイルは、建築上の店頭や安全なキオスクのガラス越しのタッチ操作を可能にし、システム設計者をターゲットの対話モデルに最適な物理メカニズムに導きます。

カスタマイズ スタックを 1 つのシステムとして定義する

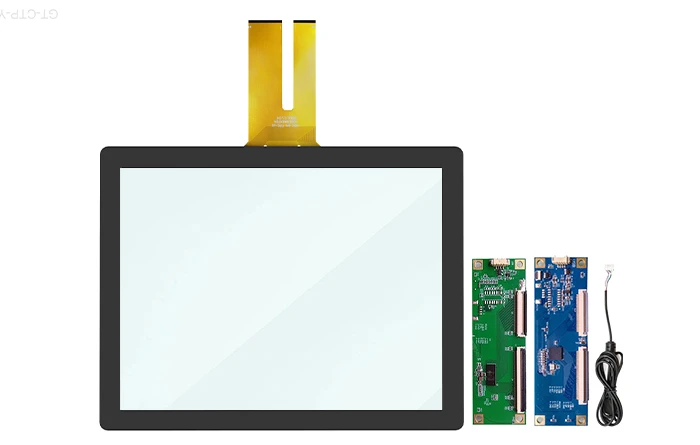

高信頼性タッチ モジュールは、カバー ガラス、センサー基板、フレキシブル プリント回路 (FPC) テール、コントローラー チップセット、光学接着層で構成される統合多層スタックとして動作します。単一の層を変更すると、アセンブリ全体の電気インピーダンス、光透過率、および機械的公差が変更されます。

光学処理と無塵クリーンルームラミネート

カバー ガラスの厚さ、化学強化の深さ、および表面処理は、コントローラーの駆動周波数で直接調整する必要があります。GreenTouch は 、ガラス対ガラス (G+G) およびガラス対フィルム対フィルム (G+F + F) 接着プロセスを利用したクラス 1000 のダストフリー ラミネート ワークショップを運営しています。このインフラストラクチャにより、OEM は、光学的な曇りや感度のデッド ゾーンを導入することなく、カスタマイズされたセンサーの形状、シルクスクリーン印刷、アンチグレア (AG) エッチング、反射防止 (AR) コーティング、および指紋防止 (AF) 疎油処理を指定できます。カバーレンズとアクティブディスプレイ表面の間の内部エアギャップを排除することで内部反射を最小限に抑え、屋外での可読性を向上させるとともに、正面衝撃に対するアセンブリの強化を実現します。

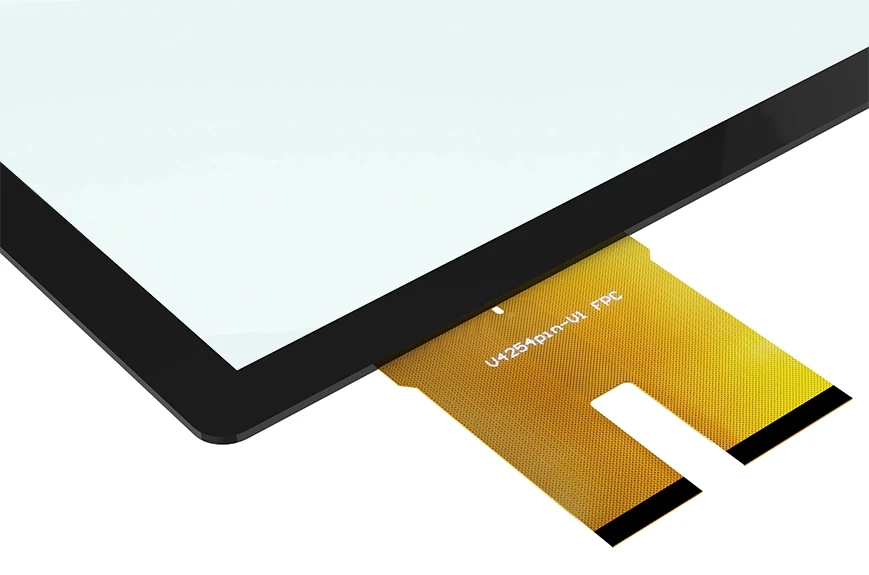

FPCテールルーティングと信号シールドアーキテクチャ

FPC テールの設計は、もう 1 つの主要なカスタマイズ要素を表します。カスタムのテール長、両面シールド層、戦略的なコネクタ位置により、タイトなシャーシ形状でもきれいな配線が保証されます。シールドされたテールは、高周波デジタル クロック信号が敏感なアナログ センサー ラインに漏れるのを防ぎ、複雑な内部ハードウェア構成全体にわたって高い S/N 比を維持します。

範囲ごとの CE、FCC、RoHS、CB、および HDMI 要件の計画

規制への準拠は、初期のハードウェア開発中に対処する必要があります。北米、欧州連合、およびアジアの市場全体に商業展開するには、法定の安全性、排出ガス、および環境に関する規制に準拠する必要があります。 CE マーク宣言と FCC Part 15 クラス A/B テストにより、電磁両立性 (EMC) と放射イミュニティが検証され、タッチ コントローラーが破壊的な無線周波数エネルギーを放出したり、高 EMI 環境で誤作動を起こしたりしないことが確認されます。 RoHS および ISO 14001 環境管理基準に基づく有害物質の制限により、国際サプライ チェーン全体での物質の安全性が保証されます。

電気安全に関しては、国際 CB スキームにより、UL などの市場固有の認証を簡素化する標準化された評価フレームワークが提供されます。高解像度マルチメディア インターフェイスを実装するには、信号の整合性、送信タイミング、ライセンスされたドライバーの互換性を保護するために、検証済みの HDMI 準拠が必要です。 CE、FCC、RoHS、CB、および HDMI パラメーターを早期に指定することで、実験室テスト中のコストのかかる再設計を回避できます。

サンプルのビルド前にインターフェイスと描画をフリーズする

コンセプトからツールへの移行には、正式な設計凍結プロトコルが必要です。エンジニアリング図面には、アクティブな表示領域、表示領域、ガラスの外側の寸法、角の半径、面取りプロファイル、取り付けスタッドの位置、および製造公差をミリメートル単位で正確に文書化する必要があります。 USB 2.0 HID や I2C などの標準通信チャネルでは、ホスト オペレーティング システムとのドライバレス プラグ アンド プレイ操作を保証し、ツールのスクラップや寸法の不一致を防ぐために、調整されたファームウェア パラメータの初期化が必要です。

サンプルを使用して統合とコンプライアンスのリスクを確認する

制御されたパイロット プロトタイプの構築は、理論的なエンジニアリング モデルを検証するために必要な経験的なベースラインを提供します。プロトタイプ テストでは、タッチ トラッキングの応答性、マルチタッチ ジェスチャの精度、光透過率、およびシミュレートされた動作条件下での筐体の適合性を評価します。パイロット サンプルを量産シャーシ内に取り付けることで、金属ベゼルと接地接点によって寄生容量や局所的なデッド スポットが生じないことが確認されます。プロトタイプのストレス スクリーニングには温度サイクル試験と振動試験が含まれており、大量生産が停止することなく確実に進行するようにします。

カスタムタッチスクリーンの製造に関するよくある質問

システム アーキテクトと技術調達チームは、仕様の初期段階でこれらの基本的な考慮事項を頻繁に評価します。

PCAP タッチ スクリーンを厚い保護カバー ガラス用にカスタマイズできますか?

はい。 ODM タッチ スクリーン エンジニアは、電極ピッチ、励起駆動電圧、ファームウェアのベースライン感度をカスタマイズして、最大厚さ1.1  mm または2  mm の強化カバー ガラスをサポートします。これにより、破壊行為に強いキオスクや重工業用コンソールが、IK08 以上の機械的衝撃定格を満たしながら、応答性の高い座標追跡を維持できるようになります。

コンポーネントレベルの認証はホストマシンを自動的にクリアしますか?

コンポーネント レベルの証明書は重要なベースライン テスト データを提供しますが、完全なホスト マシンは最終的な動作可能なエンクロージャ内で CE、FCC、および電気安全認証を受ける必要があります。

産業用プログラムの長期コンポーネント リビジョンはどのように管理されますか?

確立されたメーカーは、規律あるコンポーネントのロードマップと正式な設計変更指示 (ECO) プロトコルを維持しています。産業用タッチ コンポーネントは、5 ～ 7 年間にわたるフォームフィット機能の可用性が保証されており、予期せぬ再設計サイクルから OEM を保護します。

GreenTouch を使用して完全な OEM 要件を確認する

カスタム ハードウェア プログラムを実行するには、初期の実現可能性モデリングから量産まで、明確な技術コミュニケーションが必要です。タッチデジタイザ、カバーガラス、光学接着層、および規制パラメータを統合システムとして扱うことで、光学的な透明性、機械的耐久性、および国際規制への準拠が実現します。技術調達チーム、製品設計者、および組み込みシステム エンジニアは、 エンジニアリング評価のためにエンクロージャ CAD ファイルと機能仕様をhttps://www.greentouch.com.cn/に直接送信できます。エンジニアリング チームは、グローバルな OEM および ODM 導入のための実現可能性分析、設計の最適化、連続生産サポートを提供します。
