GreenTouch はタッチ モニターの OEM サプライヤーとして機器の統合をサポート: 取り付けとインターフェイスのプランニング

インタラクティブ ディスプレイを産業機械、自動医療システム、商用キオスクに統合するには、機械的および電気的な調整が必要です。OEM タッチ モニター サプライヤーからハードウェアを調達することで、 物理的な取り付け形状、信号ルーティング、熱経路、接地アーキテクチャが厳しい動作環境に耐えることが保証されます。産業用モニターを標準の周辺機器として扱うと、組み立ての遅延、サーマルスロットリング、および通信の低下が発生します。設計者は、エンクロージャのエンベロープ、位置合わせ機構、ケーブルの曲げ半径、および電源調整を早期に評価する必要があります。

モニターを選択する前に機器エンベロープをマッピングする

統合計画は、ホスト コンソールの物理的な境界を確立することから始まります。内部シャーシの奥行き、シートメタルのクリアランス、視野角、およびオペレーターの操作の高さによって、許容されるディスプレイのフォームファクターが決まります。物理エンベロープ マッピングは、人間工学に基づいた整備も考慮しており、技術者が主要なマシンのファサードを分解せずに、固定ハードウェアに到達したり、インターフェイス ケーブルを接続したり、モジュラー アセンブリを交換したりするのに十分なスペースを確保します。

OEM タッチ モニターのサプライヤーは、レイアウト計画中に 2D 外形図と 3D STEP モデルを提供します。高熱の電源をディスプレイ シャーシの直下に配置すると、不必要な熱負荷が追加されます。指定された対流ゾーンを確保すると、均一なディスプレイ温度が維持され、動作寿命が長くなります。

位置合わせを制御する取り付け方法を選択してください

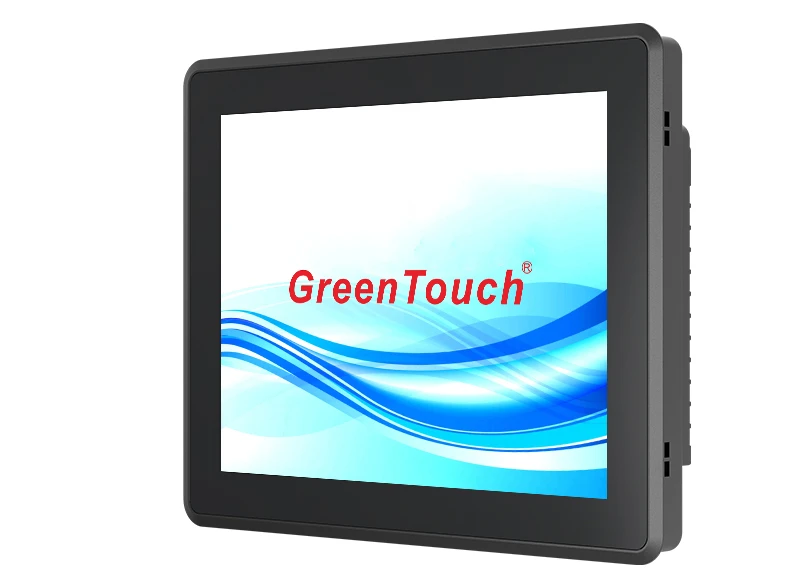

フラッシュエンクロージャ用オープンフレーム フランジ

ディスプレイ取り付けアーキテクチャは、構造的剛性、フロントパネルのシーリング、および視覚的な統合を決定し、アクティブ LCD パネルをシャーシのねじれ応力から隔離します。オープンフレーム モニターは、一体化された側面取り付けブラケットとカスタム マシン カットアウトの後ろにしっかりと固定される構造用金属フランジを備えており、汚れが溜まる周囲ベゼルを排除する同一平面の外面を実現します。

フラッシュマウントは、医療診断、クリーンルームオートメーション、および滑らかな表面が拭き取り衛生をサポートする食品加工装置に役立ちます。オープンフレームのフランジにあるスロット付き取り付け穴により、キャビネットの組み立て中に寸法の微調整が可能になり、生産バッチ間での板金のわずかなばらつきを補正し、一貫した前面の位置合わせを維持します。

背面 VESA パターンとパネルマウントクランプシステム

標準化された背面 VESA MIS-D パターン (75x75 mm および 100x100 mm) により、関節式スイング アーム、内部台座、モジュラー サブラックへの機械的取り付けが可能になります。背面の VESA 取り付けにより、ディスプレイ モジュールがホスト キャビネットのフレックスから隔離され、内部のガラス層がねじれによる機械的歪みから保護されます。密閉された NEMA または IP65 電気エンクロージャの場合、パネル取り付けアーキテクチャでは、周囲のネジ付きスタッドまたは背面クランプ ブラケットを利用して、モニターのフロント ベゼルをカットアウトにしっかりと引き寄せ、エラストマー ガスケットを圧縮して、浮遊微粒子や液体の洗い流しに対する水密シールを形成します。

ポートの方向とケーブルの曲げスペースを確認してください

コネクタの向きと内部ケーブルの体積は、統合の重要な詳細を表します。ストレートバックの後部コネクタは、剛性の高いケーブル ブーツのためにシャーシの後ろにかなりのスペースを必要とします。ケーブルを過度に曲げると内部回路基板にストレスがかかり、はんだ接合部に亀裂が生じ、動作ライフサイクル全体にわたって信号損失が発生します。

下向きまたは埋め込み型の横向き I/O ポートを備えたモニターを選択すると、必要なエンクロージャの奥行きが最小限に抑えられ、垂直方向のケーブル配線が容易になります。内部ケーブル経路は最小曲げ半径規格を遵守する必要があります。標準の高速デジタル ビデオ ケーブルでは、高周波インピーダンスと信号の完全性を維持するために、ケーブル外径の少なくとも 4 ～ 6 倍の動的曲げ半径が必要です。

インターフェース接続を機械的振動から保護することも、統合の重要な要件です。回転スピンドルまたは油圧ポンプを備えた機械は、シャーシを通じて継続的な振動を伝えます。 VGA および DVI ポートのロック ネジ フランジと USB コネクタの非脱落型ジャック ネジを指定することで、工場での動作中の偶発的な切断を防止します。

個別のビデオ、タッチ、電源パス

産業機械のコンソールには、可変周波数モーター ドライブ、高電流スイッチング コンタクター、高電圧電力コンバーターなどの電磁干渉の発生源が存在します。電源ケーブルの近くに配線されたシールドされていない信号線は、誘導結合の影響を受けます。高速デジタル ビデオ ストリーム、低電圧タッチ デジタイザ信号、および直流電源バスには、クロストークや過渡ノイズの誘導を防ぐために絶縁された導管が必要です。

タッチ テレメトリを大電流スイッチング ノイズから隔離

タッチのデジタル化は低電圧信号に依存します。 USB または RS-232 タッチ ラインを AC 電源配線と平行に配線すると、コモンモード電気ノイズが発生し、座標ジッター、カーソル ドリフト、および誤ったタッチが発生します。設計者は、二重シールド ケーブルとフェライト サプレッサーを使用して高周波ノイズ スパイクを減衰し、金属導管を通じてタッチ テレメトリを配線します。

スター接地とデジタルビデオ信号の完全性

HDMI や DisplayPort などのデジタル ビデオ伝送プロトコルには、正確な差動インピーダンスのマッチングが必要です。ホスト コントローラーとディスプレイ シャーシ間のグランド ループは、ビデオのティアリング、水平線、同期の低下を引き起こします。専用のスター接地アーキテクチャを実装することで、ディスプレイ シャーシ、タッチ コントローラ、およびホスト コンピュータが同一の低インピーダンス グランド電位を共有し、循環グランド電流が排除されます。

冷却とサービスアクセスのための設計

熱管理は、産業用ディスプレイのバックライトの動作信頼性と光学寿命に直接影響します。工場の高い周囲温度と内部パワーコンバーターによって発生する熱が組み合わさると、キャビネット内部の温度がコンポーネントの安全限界を超えて上昇し、50°C を超える環境では光の減衰と色の変化が加速します。

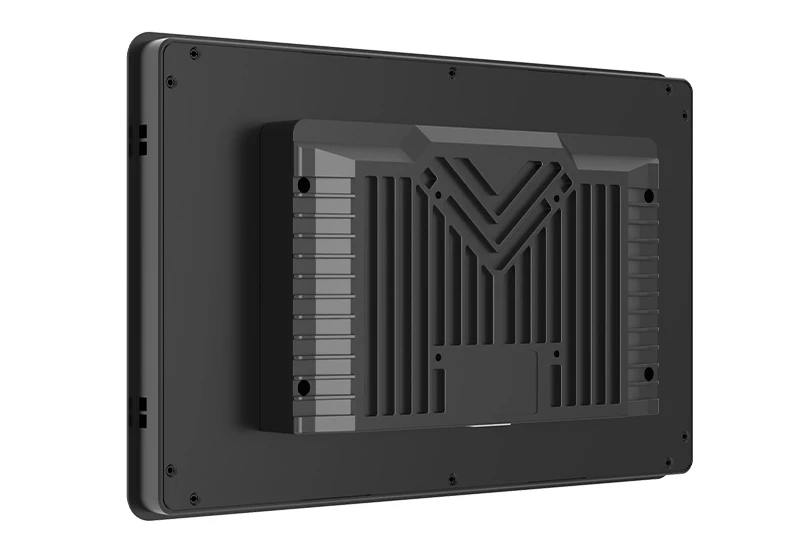

対流エアフロー チャネルまたは伝導冷却アルミニウム シャーシにより、液晶層から熱が放散されます。設計者は、バックライト インバータ ヒューズや OSD ボタンなどの保守可能なアイテムを、後部ドアからアクセスできるように配置します。

高導電性シリコンギャップパッドがタイミングコントローラーICとアルミニウムバックシャーシを橋渡しし、半導体からの熱を逃がして信頼性の高い24時間365日の動作を実現します。

管理されたサンプルを使用してアセンブリを検証する

機器の統合は、代表的な生産目的のサンプルを使用した経験的検証で終了します。エンジニアリング チームは、量産の承認前に、実際の生産シャーシ内の機械的適合性、電気的互換性、熱的挙動を評価します。GreenTouch は 、検証済みの製造ツールを使用して評価サンプルを製造し、試行組み立て中に CAD モデルが実際の板金のカットアウト、ブラケットの曲げ半径、コネクタのクリアランスと直接一致することを保証します。

パイロットアセンブリの構築を実施すると、ワイヤーハーネスが歪みなくきれいに嵌合し、周囲のガスケットが均一に圧縮されて入口シールが維持されることが確認されます。サーマルチャンバーサイクル、連続全負荷電気バーンイン、動作振動テストなど、組み立てられた機器の環境ストレススクリーニングにより、量産開始前に共振の脆弱性や熱ホットスポットが特定されます。

OEM タッチ モニターの統合に関する FAQ

エンジニアリング チームと機器製造者は、ハードウェア統合計画中にこれらの技術的な質問を定期的に評価します。

オープンフレームアーキテクチャはどのようにして機械の組み立てを簡素化するのでしょうか?

オープンフレーム モニターは、カスタム マシンのカットアウトの後ろに同一面に取り付けられるベアメタル構造フランジを備えています。このアーキテクチャにより、外部のプラスチック ベゼルが不要になり、機器製造者は自社の機械設計に適合する、フラットで防塵性のある前面ファサードを作成できるようになります。

ファンレス モニター エンクロージャにはどの程度のサーマル クリアランスが必要ですか?

ファンレス産業用モニターでは、背面の放熱フィンの周囲に少なくとも 30 ～ 50 mm の遮るもののない対流空間が必要です。密閉されたエンクロージャでは、内部の金属ブラケットをホスト シャーシに熱的に結合して熱を逃がすことができます。

デュアル タッチ インターフェイスは 1 つのディスプレイで同時に動作できますか?

産業用コントローラーは通常、USB HID または RS-232 シリアル通信のいずれかを提供します。両方の物理コネクタがモニター I/O パネルに存在する場合でも、デジタイザは座標データの衝突を防ぐために一度に 1 つのアクティブなプロトコルで動作します。

統合レビューのために機器図面を提出する

タッチ モニターの統合を最適化するには、機器設計者とディスプレイ エンジニアリングの専門家が早期に協力する必要があります。初期コンセプト段階で実装形状、信号インターフェース、電源アーキテクチャ、環境保護を調和させることで、コストのかかるアセンブリの変更を防ぎ、市場展開を加速します。機器メーカー、システム インテグレーター、産業オートメーション エンジニアは、技術評価のためにプロジェクト仕様と機械モデルをhttps://www.greentouch.com.cn/で直接共有できます 。エンジニアリング チームは、複雑な機械の生産計画、工場検査、機械統合の指導を提供します。
