15.6 インチ オープン フレーム タッチ モニター: 産業用 LCD 品質、OEM カスタマイズ、取り付け、およびコンプライアンスに関する GreenTouch

世界の相手先ブランド製造業者 (OEM) および産業用システム インテグレーターは、組み込み機器や対話型端末向けのコンパクトで信頼性の高いタッチ ディスプレイ ソリューションをますます求めています。15.6 インチ オープン フレーム タッチ モニターを選択するには、産業用 LCD の品質、タッチ精度、機械的統合、環境保護、国際コンプライアンスを評価する必要があります。一貫性のないディスプレイ仕様や不適切な取り付け構造により、コストのかかるエンジニアリングの修正や長期にわたるメンテナンスの問題が発生する可能性があります。中国の確立された産業用タッチ モニター メーカーとして、GreenTouch は 15.6 インチ オープン フレーム タッチ モニター 2C シリーズ (GT-TM1562C) を提供しています。これは、オリジナルグレードの産業用 LCD パネル、10 ポイント投影型静電容量式タッチ技術、柔軟な取り付けオプション、産業オートメーション、セルフサービス キオスク、医療機器、スマート製造アプリケーション向けの OEM/ODM カスタマイズ機能を組み合わせたものです。

OEM メーカーが 15.6 インチ オープン フレーム タッチ モニターを選択する理由?

オープンフレームタッチモニターは、産業機械、機器キャビネット、カスタマイズされた電子端末に直接統合できるように設計されています。従来のデスクトップ モニターとは異なり、オープン フレーム ディスプレイは、完全な消費者向けの筐体を必要とせず、組み込み設置を目的とした機械構造を提供します。

15.6 インチのワイドスクリーン形式は、表示領域と機器の設置面積の間の実用的なバランスを提供します。 16:9 のアスペクト比は、産業用グラフィカル ユーザー インターフェイス、リアルタイムの生産情報、機器ステータス インジケーター、対話型制御機能に対応します。

機器メーカーにとって、標準化された産業用タッチ ディスプレイを選択すると、機械設計が簡素化され、統合の複雑さが軽減され、一貫した生産構成がサポートされます。

GreenTouch の 2C シリーズは、LCD パネルとタッチ インターフェイスをコンパクトなアセンブリに統合しているため、OEM 顧客は複数のディスプレイ コンポーネントを個別に調達して統合することなく、機器インターフェイスを開発できます。

オリジナルグレードの産業用LCDの品質とディスプレイ性能を評価

一貫した視覚化を実現する独自の産業用 TFT-LCD

産業用ディスプレイの品質は、機器の使いやすさと動作の信頼性に直接影響します。 LCD パネルは、周囲温度、表示位置、動作条件が変化しても、安定した画像性能を維持する必要があります。

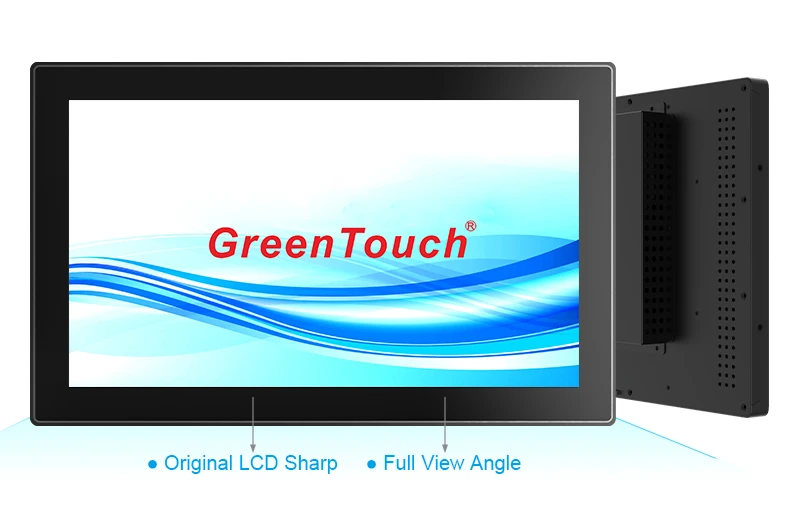

GreenTouch GT-TM1562C には、オリジナル グレードの a-Si TFT-LCD パネルが組み込まれており、公開されている構成では、Sharp LQ156T3LW05 パネルが識別されます。

60 Hz で 1366 × 768 ピクセルのネイティブ解像度は、産業用ダッシュボード、機械制御インターフェイス、セルフサービス ソフトウェアに適切な視覚空間を提供します。

ディスプレイは 1,670 万色と標準コントラスト比 1000:1 をサポートしており、鮮明なグラフィックスと読みやすいインターフェイス要素の提供に役立ちます。

OEM メーカーにとって、反復生産バッチを計画する際には、LCD パネルの調達、画像の一貫性、およびコンポーネントのリビジョン管理を検証することが不可欠です。

広い視野角とカスタマイズ可能な明るさ

産業オペレーターは、常にディスプレイの正面で機器を直接操作するとは限りません。広い視野角により、モニターが機械キャビネット内に取り付けられている場合や、異なる高さに設置されている場合でも、視覚的な可読性を維持できます。

GT-TM1562Cは、中心から左右上下各85度の視野角を実現し、水平・垂直約170度の視野範囲を実現します。

標準の LCD 輝度は 400 cd/m2 ですが、GreenTouch は 300 ～ 1000 cd/m2 の範囲でカスタマイズ可能な輝度構成を提供します。

より高輝度のオプションは、より要求の厳しい照明環境に設置された機器に利益をもたらす可能性があります。ただし、機器開発者は、カスタマイズされたパネルを選択する前に、周囲の照明、反射、観察距離、および熱要件を評価する必要があります。

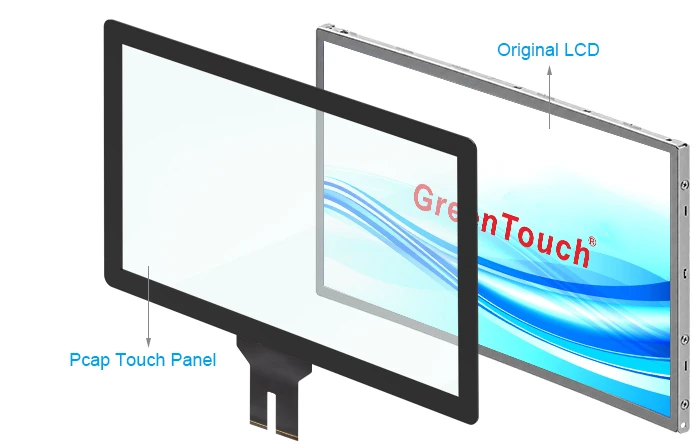

産業用アプリケーション向けに 10 ポイント PCAP タッチ テクノロジーを統合

投影型静電容量 (PCAP) テクノロジーは、最新の産業用および商業用機器における正確なタッチ検出と応答性の高いインタラクションをサポートします。

GreenTouch 15.6 インチ 2C シリーズは、最大 10 個の同時タッチ ポイントをサポートし、接続されたホスト システムでサポートされている場合はマルチタッチ操作が可能です。

タッチ インターフェイスは USB 接続を使用し、Windows、Android、および Linux オペレーティング システムと互換性があると記載されています。

この柔軟性により、OEM 開発者はモニターを産業用コンピューター、組み込みシステム、および互換性のある制御プラットフォームと統合できます。

タッチ感度、電磁干渉耐性、および入力の安定性は、産業展開にとって重要な評価要素です。

製造承認の前に、システム エンジニアは、対象のオペレーティング システム、USB コントローラ、ケーブル配置、およびアプリケーション ソフトウェアを使用して、選択したタッチ構成をテストする必要があります。

機械的取り付けを OEM 機器の設計に合わせる

産業用キャビネットおよびキオスク用の埋め込み取り付け

機械的互換性は、オープンフレーム産業用タッチ モニターの最も重要な選択基準の 1 つです。

GreenTouch GT-TM1562C の全体寸法は約 398 × 248 × 46.5 mm、アクティブ表示領域は 344.232 × 193.536 mm と公表されています。

オープン フレーム設計は、カスタマイズされた機械エンクロージャ、産業用制御キャビネット、および対話型端末に統合するための外部取り付けブラケットをサポートします。

生産機器の場合、エンジニアは板金設計を最終決定する前に、キャビネットのカットアウト寸法、取り付けクリアランス、ブラケットの公差、およびケーブルの配線を確認する必要があります。

機械図面を早期にレビューすることで、取り付けの競合や不必要な工具の変更を防ぐことができます。

柔軟な機器統合のための VESA マウント

2C シリーズは、適切なデスクトップ スタンド、取り付けアーム、および壁掛け設置のための VESA 取り付け配置もサポートしています。

これにより、機器設計者は、同じディスプレイ プラットフォームを異なるオペレータ インターフェイス構成に適応させることができます。

最終的な取り付け穴の寸法、ファスナーの仕様、および耐荷重要件は、選択した構成の設計図を使用して確認する必要があります。

適切な機械的統合では、振動への暴露、構造的剛性、メンテナンスのしやすさも考慮する必要があります。

IP65の前面保護とIK08の耐衝撃性を指定

産業用タッチ インターフェイスは、浮遊粉塵、水飛沫、繰り返しの物理的接触、および偶発的な機械的衝撃に遭遇する可能性があります。

GreenTouch GT-TM1562C は、フロント パネルの IP65 保護を指定しており、該当するテスト条件下で防塵保護とウォーター ジェットに対する耐性を示しています。

この保護は、工業生産環境、製造ワークステーション、および適切に設計された対話型端末に設置された機器に利益をもたらします。

この製品は、標準化された衝撃エネルギー 5 ジュールに相当する、IK08 フロントパネル耐衝撃性も指定しています。

これらの保護分類は、機器メーカーが前面耐久性の向上を必要とする環境に対するディスプレイの適合性を評価するのに役立ちます。

ただし、前面パネルの保護は、組み立てられたデバイス全体の侵入保護定格を自動的に確立するものではありません。最終的なエンクロージャのシーリング、取り付け設計、ケーブル接続は個別に評価する必要があります。

OEM プログラムの場合、プロトタイプの検証前に、文書化された環境保護要件をエンジニアリング仕様に含める必要があります。

国際的なコンプライアンスとEMC互換性を計画する

輸出機器に統合された産業用タッチ ディスプレイは、対象市場の規制要件および技術要件に照らして評価する必要があります。

GreenTouch は、GT-TM1562C 製品ファミリーの CE、FCC、CB、および中国 RoHS 関連の承認を列挙しており、その製品説明には HDMI 認証についても言及しています。

このモニターは EMC 干渉防止テストを受けていると説明されています。

電磁適合性は、モーター、可変周波数ドライブ、電力コンバーター、その他の電気機器を含む産業環境では特に重要です。

適切な接地、シールドされたケーブル、安定した DC 電源、およびシステムの正しい設置は、タッチ入力の不安定性や表示の乱れのリスクを軽減するのに役立ちます。

OEM メーカーは、選択したハードウェア構成に対応する最新の証明書、宣言書、および関連するテスト レポートを取得する必要があります。

コンポーネントレベルの認証では完全な統合システムの準拠が自動的に確立されるわけではないため、完成した機器には追加のテストが必要になる場合があります。

OEM および ODM プロジェクト向けのタッチ ディスプレイのカスタマイズ

産業機器メーカーは多くの場合、機械構造、ブランド要件、動作環境に合わせたディスプレイ構成を必要とします。

GreenTouch は、カスタマイズされた製品寸法、顧客ロゴ、LCD 輝度レベル、ガラス表面処理、インターフェイス構成などのOEM および ODM オープン フレーム タッチ モニターのカスタマイズを提供します。

アンチグレア（AG）表面処理により、明るい環境での映り込みを軽減します。反射防止 (AR) 処理により視覚的な明瞭さが向上し、指紋防止 (AF) 処理により、頻繁に操作されるタッチ面で目に見える指紋が軽減されます。

ビデオ接続については、標準製品は VGA、DVI、HDMI をサポートしており、選択した構成で DisplayPort を利用できます。タッチインターフェイスにはUSBを使用します。

これらのオプションにより、OEM エンジニアはディスプレイ ハードウェアをホスト システム アーキテクチャおよび産業用エンクロージャの要件に合わせて調整できます。

開発の初期段階でインターフェースの組み合わせ、光学処理、取り付け寸法、コンポーネントの仕様を定義すると、量産時のエンジニアリングの変更を減らすことができます。

品質管理と長期供給計画の確立

産業機器メーカーは、許容できる以上の初期製品性能を要求します。製造バッチ間の一貫性は、数年間生産を続ける装置プログラムにとっても同様に重要です。

品質評価には、LCD パネル検査、タッチ精度検証、機能テスト、環境テスト、出荷品質検査が含まれます。

GreenTouch は、2C シリーズ専用の製品開発、生産、テスト、品質サポート機能について説明しています。

この製品には、標準的な平均故障間隔 (MTBF) 15,000 時間と 1 年間の保証も記載されています。

長期的な OEM プログラムの場合、調達エンジニアは、コンポーネントの入手可能性、LCD パネルの交換、ファームウェアのリビジョン管理、技術変更の通知手順、および交換部品の互換性についてさらに話し合う必要があります。

これらの取り決めは、標準の製品仕様から推測するのではなく、プロジェクトごとに合意される必要があります。

文書化された品質および供給ライフサイクル計画により、予期せぬ再設計、アセンブリの非互換性、交換部品の不足などのリスクを軽減できます。

15.6 インチ オープン フレーム タッチ モニターをさまざまな業界に適用

産業オートメーションとスマートマニュファクチャリング

GT-TM1562C は、産業用 HMI、生産監視システム、機械制御キャビネット、工場設備インターフェースの対話型ディスプレイとして機能します。

産業用 LCD パネルと PCAP タッチ テクノロジは、互換性のある外部産業用コンピュータに接続されたグラフィカル制御アプリケーションをサポートします。

セルフサービスキオスクと商用端末

オープン フレーム構造は、情報キオスク、セルフサービス端末、発券装置、およびカスタマイズされた商用対話型システムへの統合に適しています。

OEM メーカーは、取り付け構造、ロゴ、ディスプレイ構成を機器の要件に適合させることができます。

医療および実験装置

医療機器および実験機器の開発者は、多くの場合、信頼性の高い視覚性能とコンパクトな機械構造を備えた統合型タッチ ディスプレイを必要とします。

2C シリーズは、完成したデバイスの安全性、環境、洗浄、および規制要件に従って、適切な機器用途について評価できます。

産業用IoTおよびインタラクティブ機器

接続された産業用デバイスでは、動作状況、機器情報、監視データのローカルな視覚化がますます必要になります。

GreenTouch 15.6 インチ オープン フレーム タッチ モニターは、互換性のある外部ホスト システムと統合すると、ヒューマン マシン インタラクション インターフェイスを提供できます。

15.6 インチ オープン フレーム タッチ モニターに関する FAQ

オープンフレームタッチモニターとパネルPCの違いは何ですか?

オープン フレーム タッチ モニターは、LCD ディスプレイとタッチ インターフェイスを組み合わせて、外部コンピューティング システムと統合します。産業用パネル PC には、プロセッサ、メモリ、オペレーティング システムなどのコンピューティング ハードウェアも組み込まれています。

GreenTouch GT-TM1562C はマルチタッチをサポートしていますか?

はい。 15.6 インチ 2C シリーズは投影型静電容量式タッチ テクノロジーを使用し、ホスト オペレーティング システムとソフトウェア構成に応じて最大 10 個のタッチ ポイントをサポートします。

GreenTouch 15.6 インチ オープン フレーム タッチ モニターは防水ですか?

GT-TM1562C は、前面パネルに IP65 保護を指定します。これは、背面エンクロージャ、コネクタ、または取り付けられたシステム全体が完全に IP65 定格であることを意味するものではありません。

どのようなディスプレイ インターフェイスが利用可能ですか?

標準モニターは、VGA、DVI、および HDMI ビデオ入力をサポートしており、選択した構成で DisplayPort を利用できます。タッチデータはUSB経由で送信されます。

GreenTouch は 15.6 インチの工業用タッチ モニターをカスタマイズできますか?

はい。利用可能な OEM/ODM オプションには、カスタマイズされた寸法、ロゴ、LCD の輝度、AG/AR/AF 表面処理、インターフェイス構成が含まれます。

15.6 インチ オープン フレーム タッチ モニターはどのような業界で使用されていますか?

一般的なアプリケーションには、産業オートメーション、機械制御 HMI、セルフサービス キオスク、実験室機器、組み込み商用端末、スマート製造システムなどがあります。

15.6 インチ オープン フレーム タッチ モニターの製造で GreenTouch と提携

信頼できる15.6 インチ オープン フレーム タッチ モニターのメーカーを選択するには、産業用 LCD の品質、タッチ パフォーマンス、機械的互換性、環境保護、規制文書、供給継続性のバランスをとる必要があります。

GreenTouch GT-TM1562C は、オリジナルグレードの産業用 TFT-LCD パネル、10 ポイント PCAP タッチ機能、IP65 のフロントパネル保護、IK08 耐衝撃性、カスタマイズ可能な取り付けおよびインターフェースのオプションを組み合わせています。

GreenTouch は、中国を拠点とする産業用タッチ スクリーンおよびタッチ モニターのメーカーとして、産業オートメーション、セルフサービス システム、および特殊なインタラクティブ アプリケーション向けの組み込みディスプレイ ソリューションを求める OEM および ODM 機器メーカーをサポートしています。

海外の調達チームやシステム エンジニアは、製品構成のレビューやサンプル評価のために、技術図面、動作要件、プロジェクト仕様を GreenTouch に送信できます。
