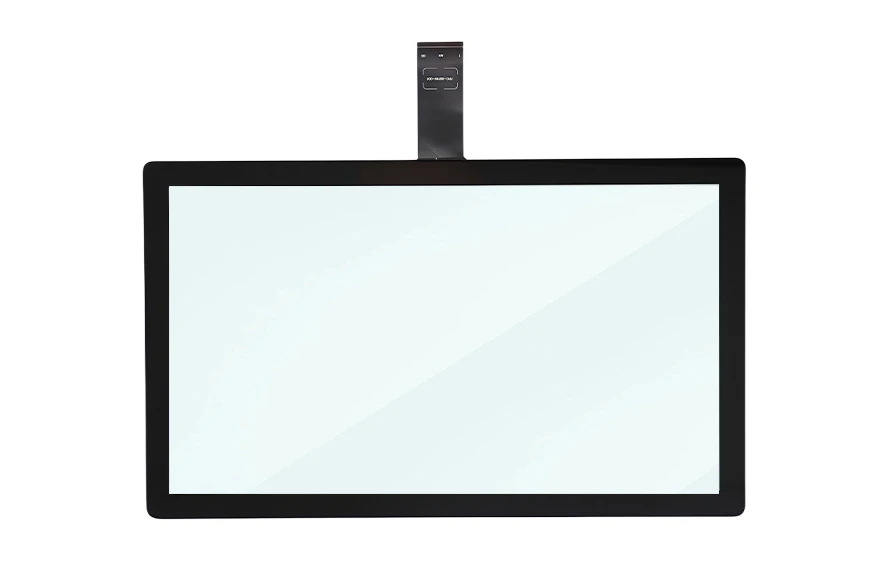

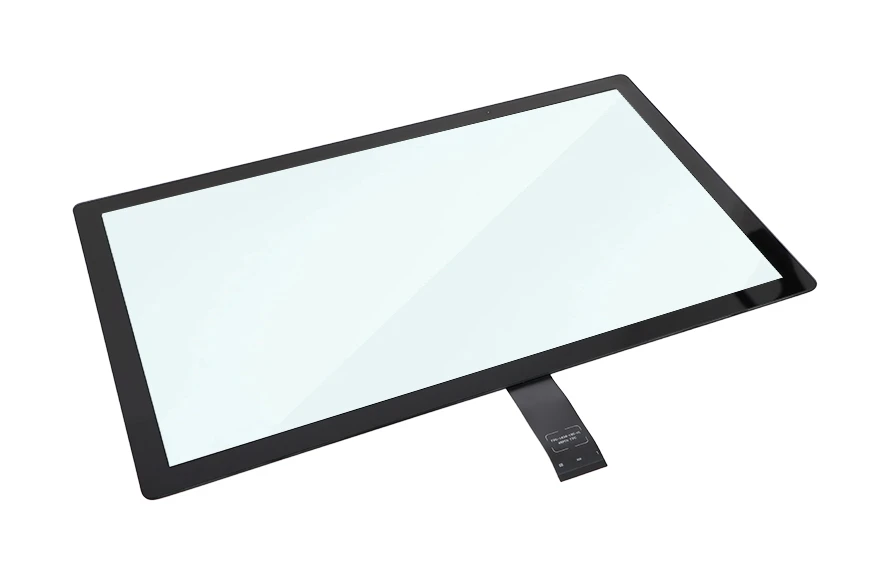

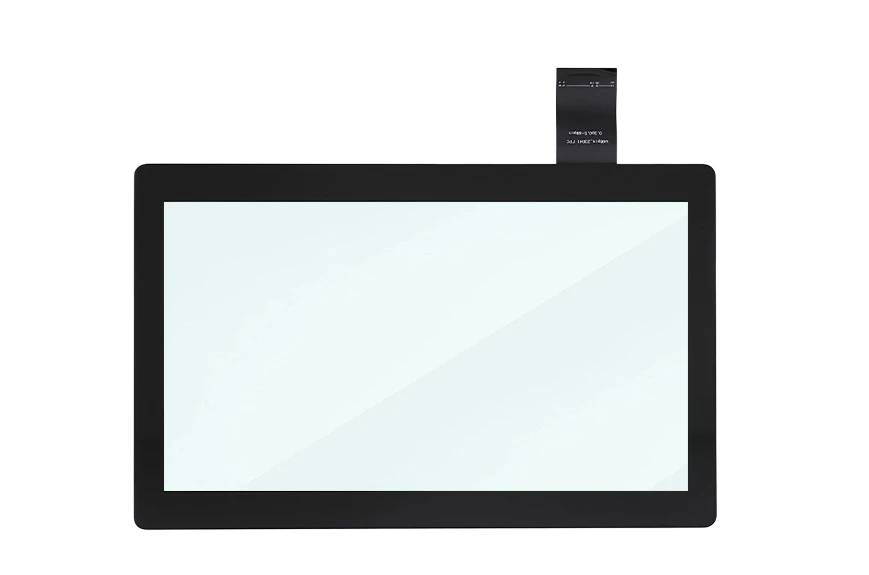

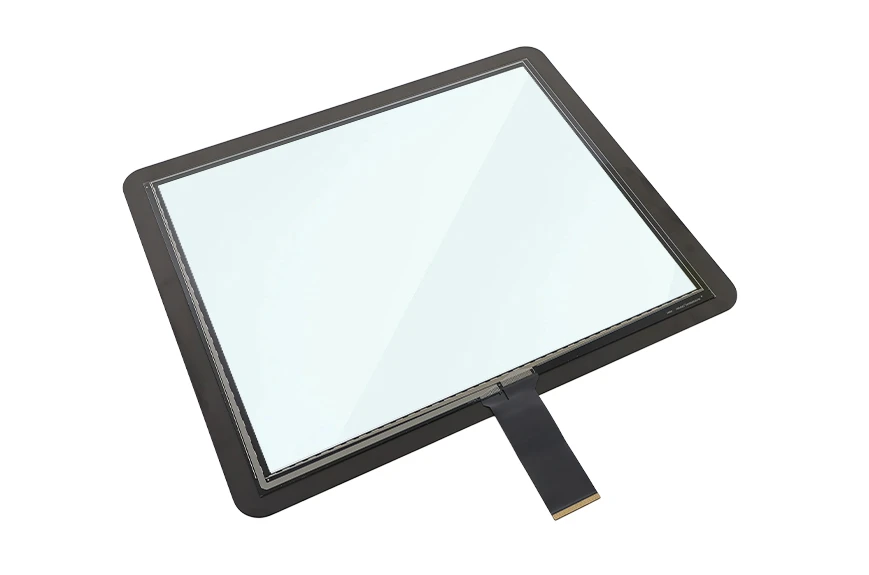

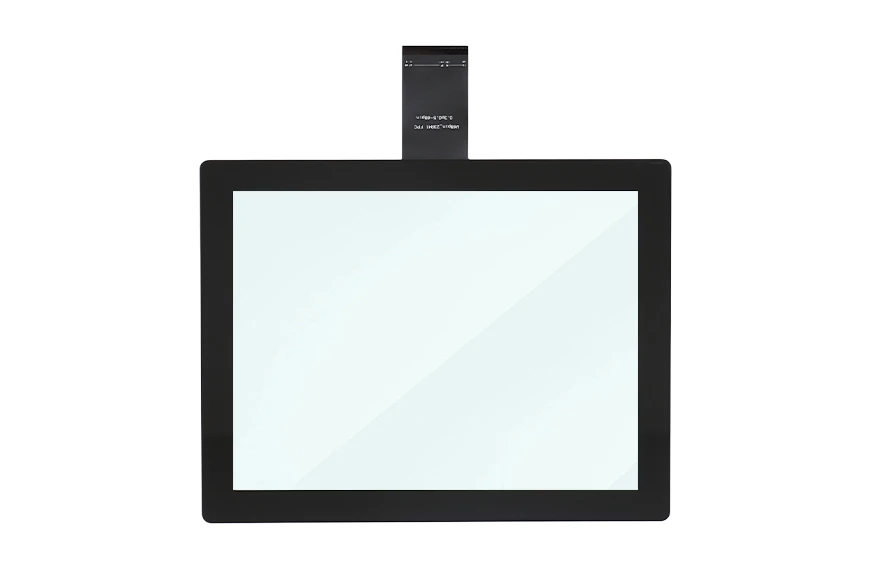

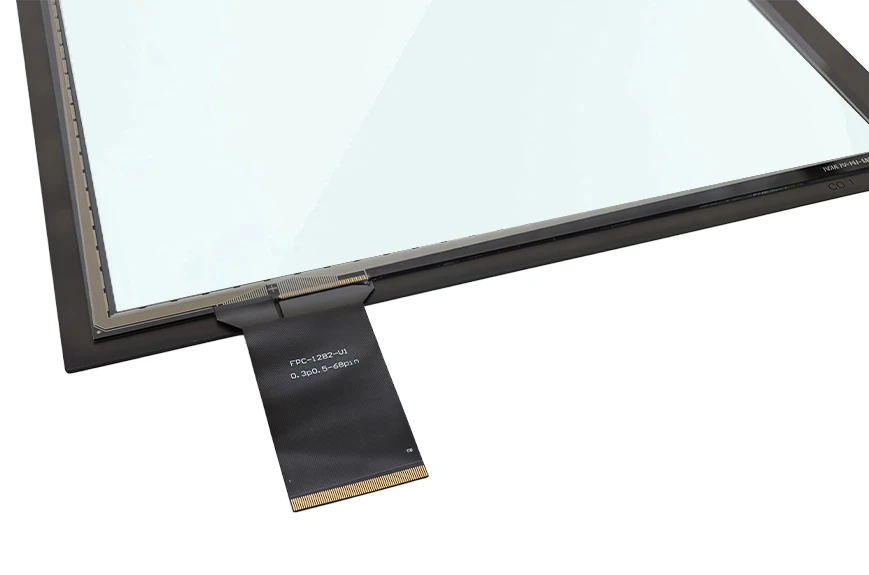

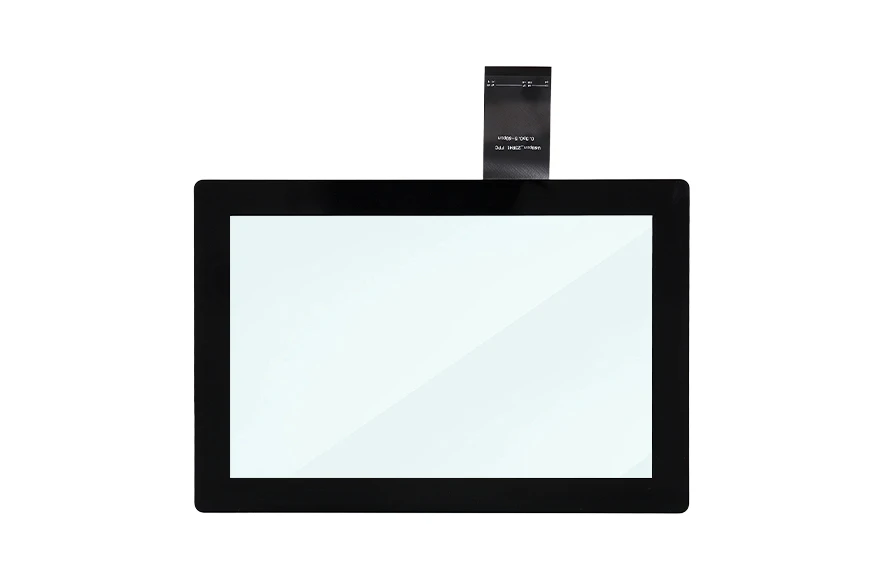

静電容量式タッチスクリーン 10.1～21.5インチ(Hシリーズ)

製品情報

タッチポイント:最大20ポイント

タッチ寿命: 無制限の回数

カバー: ガラス + ITO ガラス + SCA + FPC

カスタマイズ可能: サイズ、ロゴ、色、ケーシング、パッケージング

FPC取出口位置、ガラス厚、AG、AF、AR

特徴

● 2-3mm 強化保護ガラス、IK08、IK10+最大

● WEIDA、ILITEK、EETI USB&RS232 コントローラーと互換性があります。

● 高い光透過性、透明度 > 85%、

●独自のクラス1000クリーンルーム、全数検査、短納期

● タッチスクリーン、コントローラー、ファームウェア、ソフトウェアを含む完全なソリューション

見積もりを取得

オンライン相談

製品説明
カスタマイズオプション
仕様
応用分野
仕様とダウンロード

製品説明

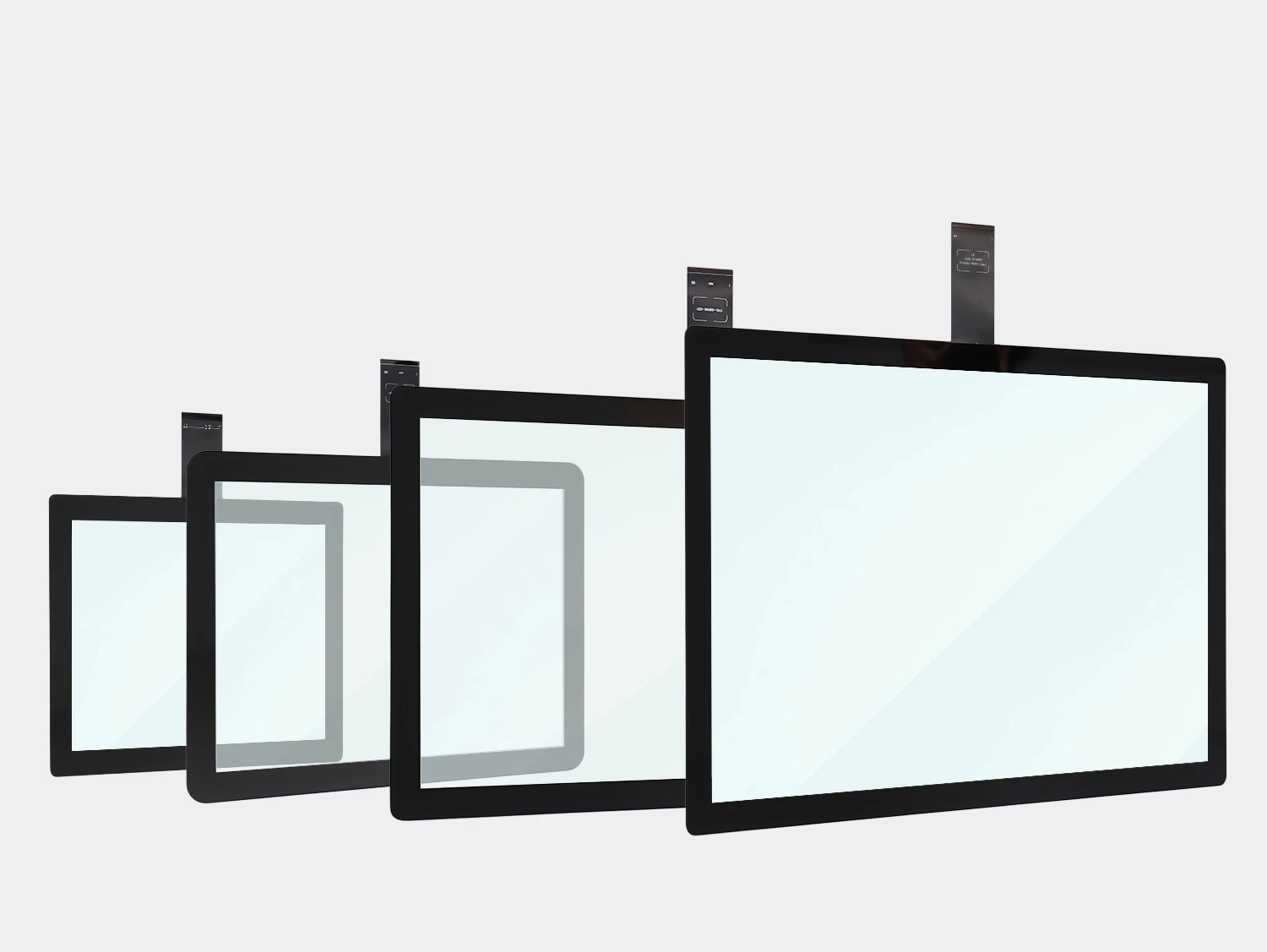

静電容量式タッチスクリーンの概要

GreenTouch の新しくアップグレードされた H シリーズ静電容量式タッチスクリーンは、オリジナルモデルとまったく同じ投影型静電容量式 (PCAP) センサーアーキテクチャとドライバー IC ソリューションを維持しながら、産業グレードのタッチ専用チップを搭載しています。最適化された静電容量式タッチアルゴリズムにより、マルチタッチ機能、応答遅延、タッチ精度などの主要な指標全体で一貫したパフォーマンスを維持します。成熟した量産プロセスと標準化された品質管理システムを活用することで、これらのスクリーンは、安定したタッチ性能、信頼性の高い構造品質、幅広い互換性を兼ね備え、品質に妥協することなく、より競争力のある価格帯を提供します。

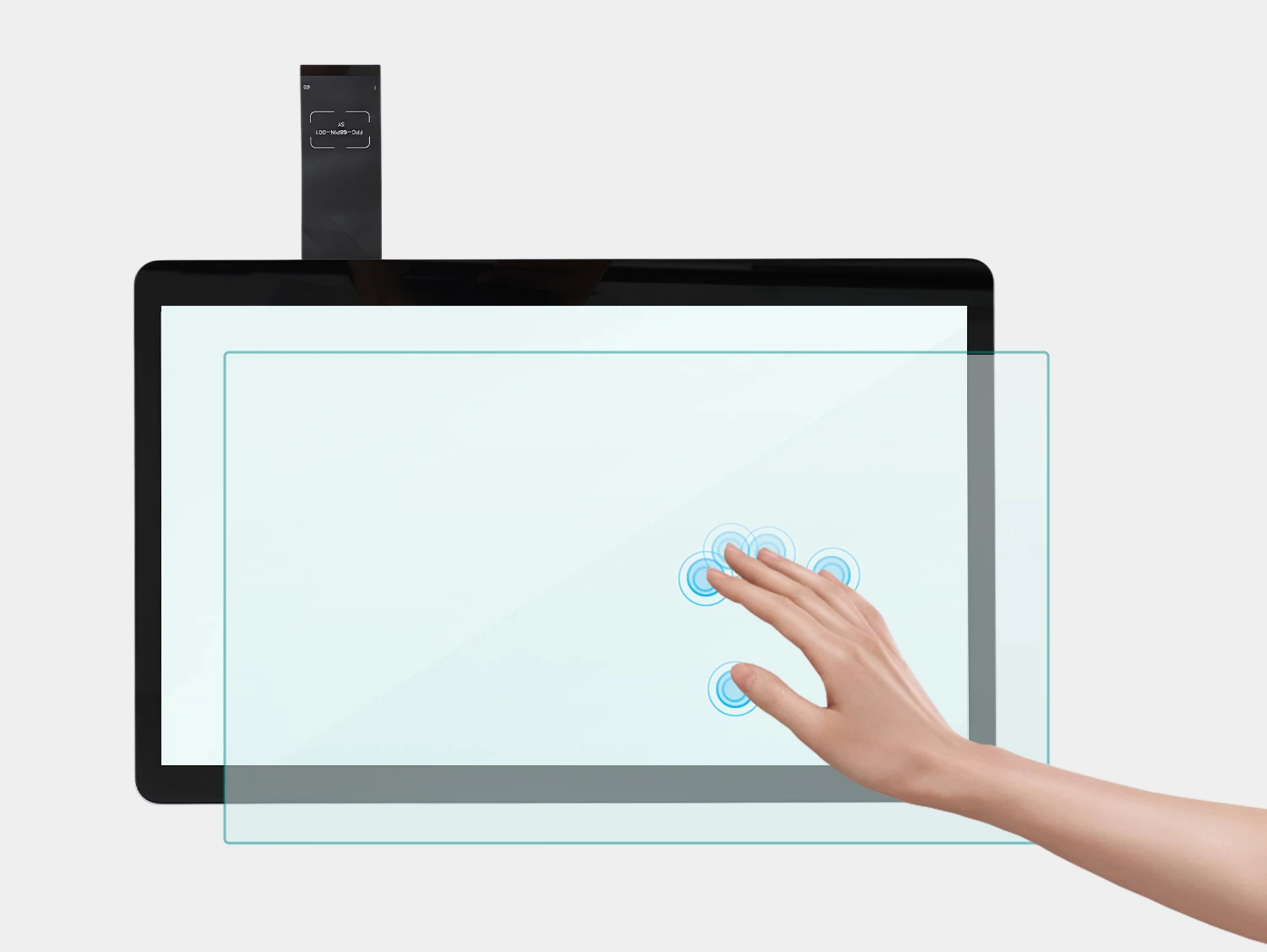

機能と構造

純粋な平面構造を備えた当社の静電容量式タッチパネル、優れた職人技、スリムで滑らかなデザイン。また、安定した IC とボンディング装置を使用して、高い歩留まりと品質を維持します。正確なタッチ、10 ～ 20 のタッチポイント、高感度、スムーズな書き込み、切断なし、ドリフトなし。各 IP レベルのガラスカバー、耐衝撃性、損傷や傷の防止。

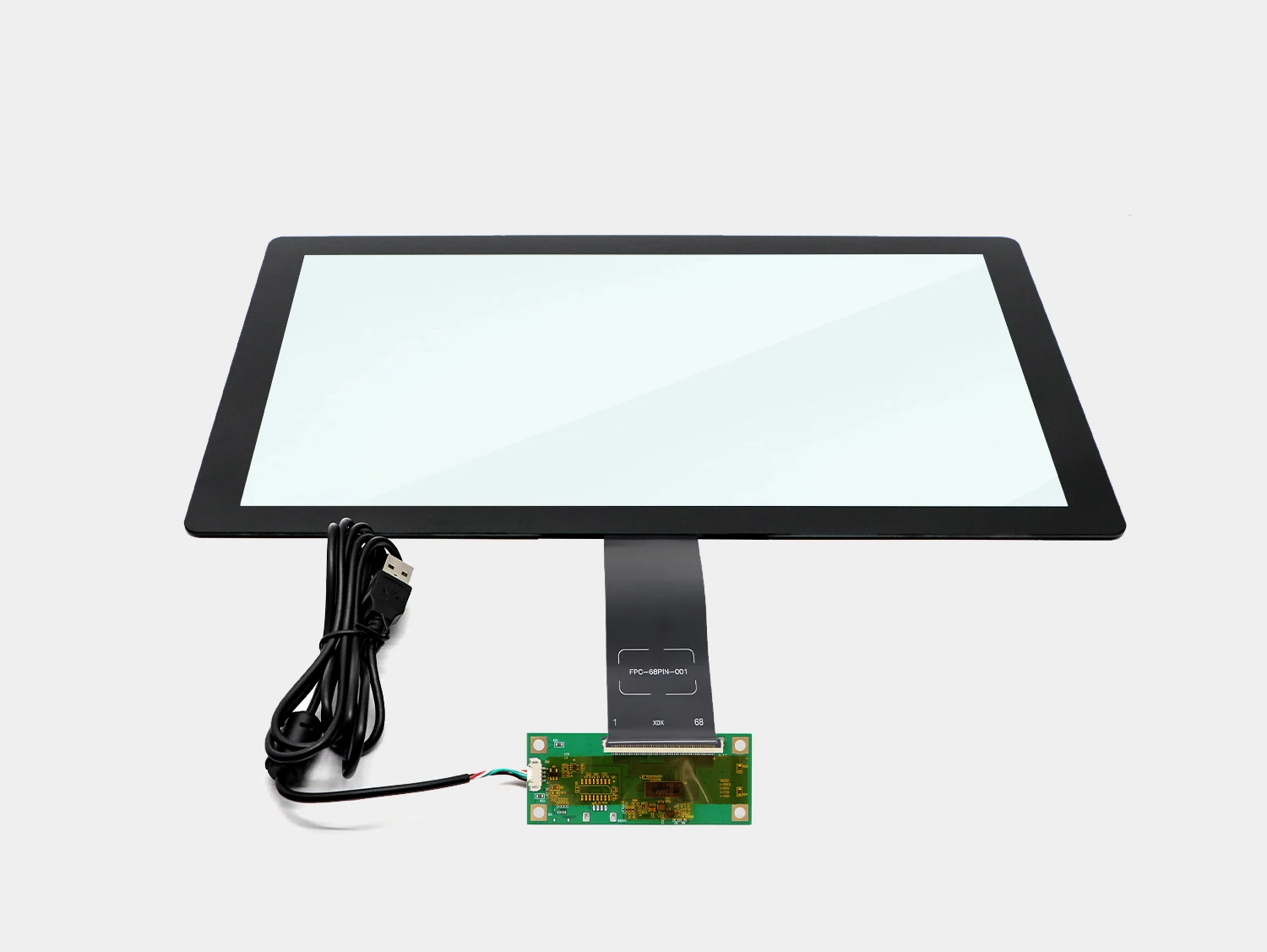

接続とシステム

静電容量式タッチスクリーンを接続する手順は次のとおりです: 1. タッチスクリーン FPC とドライバーボードのピンを位置合わせして接続します。2. USB ケーブルを接続します。3. FPC をマザーボードまたはコントロールカードに挿入します。 4. 静電容量式タッチスクリーンの USB をホストに接続します。 5. ソフトウェアを設定および調整します。 6. テストとインストールが完了します。GreenTouch pcap タッチスクリーンは幅広いオペレーティングシステムとの互換性があり、次の主流システムをサポートしています: Windows、Android、Linux

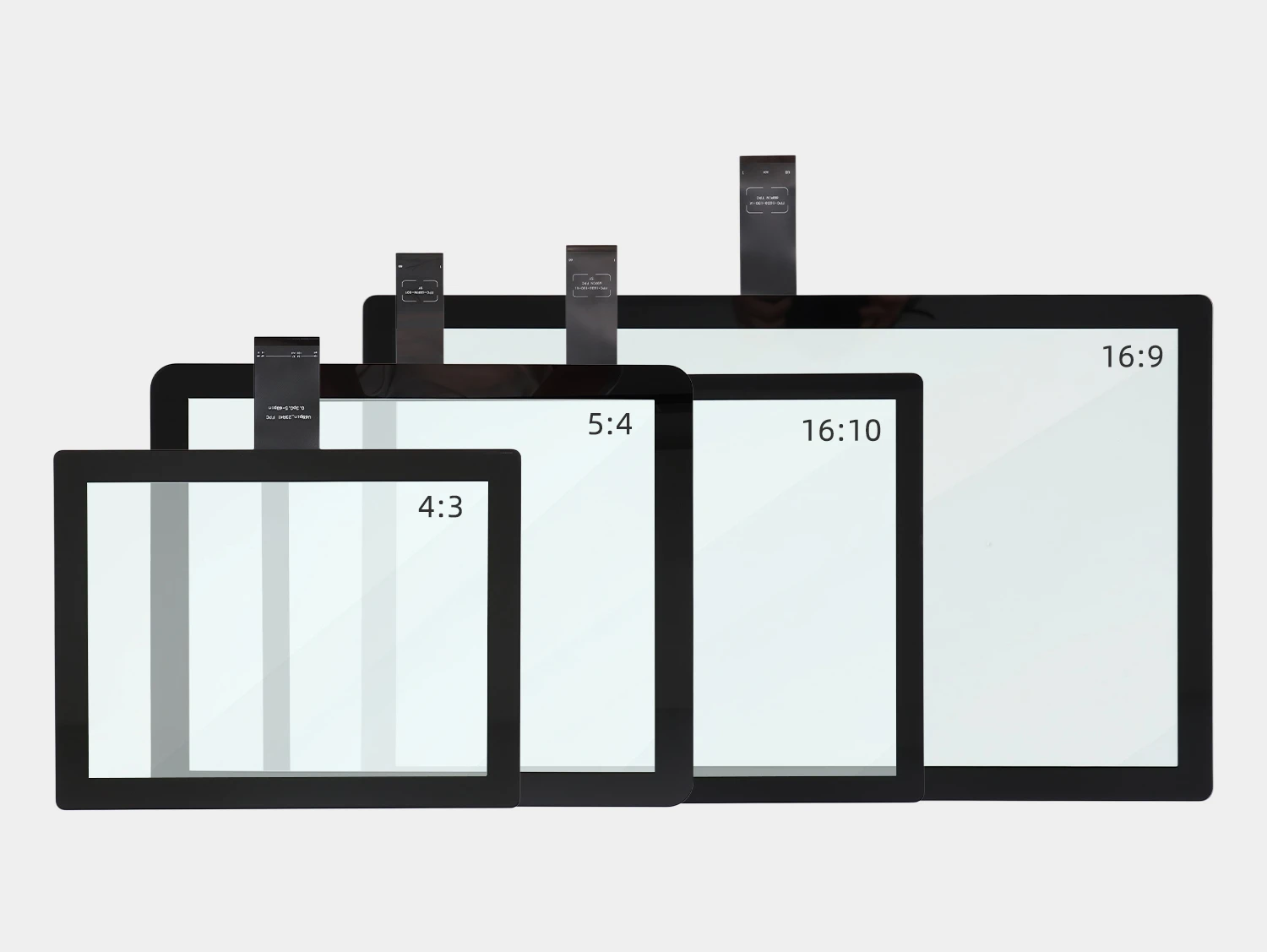

複数のサイズが利用可能

(比率 16:10)
サイズ:10.1 インチ、17.3 インチ
(比率 4:3 )サイズ:10.4インチ、12.1インチ
、15インチ (比率16
:9)
サイズ:11.6インチ、13.3インチ、14インチ、15.6インチ、18.5インチ、21.5インチ
(比率5:4)
サイズ:17インチ、19インチ

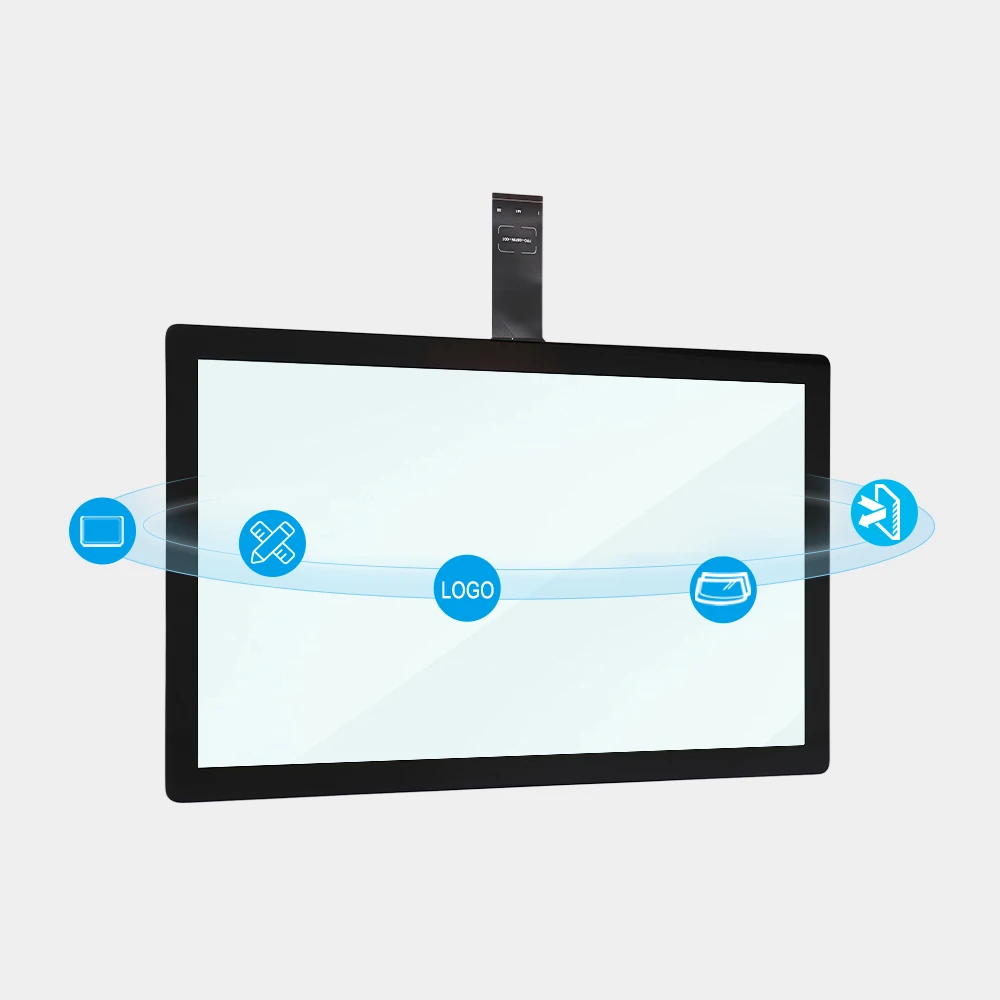

カスタマイズオプション

GreenTouch 静電容量式タッチスクリーンは、外観、電気インターフェース、構造設計の点でカスタマイズできます。例：画面サイズ、ロゴ、FPCコンセントの位置、パッケージング、ITOガラスの厚さ、コントローラーとインターフェース、表面処理：AG、AR、AF、抗菌、静菌など。

仕様

一般的な メーカー:グリーンタッチ 製品名:静電容量式タッチスクリーン(Hシリーズ) 通常サイズ:10.1インチ、10.4インチ、11.6インチ、12.1インチ、13.3インチ、14インチ、15インチ、15.6インチ、17インチ、17.3インチ、18.5インチ、19インチ、21.5インチ。 保証:1-3年 証明書:CE、FCC、RoHS

パネル パネルタイプ:ガラス+ITOガラス+SCA+FPC 表面硬度: ≥6H 対角線サイズ:10.1～21.5インチ アスペクト比:16:10、4:3、16:9、5:4 解像度:4096×4096 応答速度: <10ms タッチテクノロジー: 静電容量式 10 ～ 20 タッチポイント 制御インターフェース:USBまたはRS232、I2C タッチサポートシステム:Windows、Android、Linux

環境 連続稼働:24時間365日 動作温度: –10°C ～ 50°C 保管温度:-20°C ～ 60°C 湿度: 相対湿度 90%、結露なきこと

接続性 インターフェース:USB

コンプライアンス 認証: CE、FCC、RoHS

応用分野

仕様とダウンロード

サイズ	モデル	寸法	ビューエリア	比率	サポート体制	解決	図面ダウンロード
10.1インチ	GT-CTP-H10.4A-1	256.5×174.5mm	218.5×136.5mm	16:10	Windows、Android、Linux	4096x4096	GT-CTP-H10.1A-1
10.4インチ	GT-CTP-H10.4A-1	245.1×192.5mm	210.1×157.5mm	4:3	Windows、Android、Linux	4096x4096	GT-CTP-H10.4A-1
11.6インチ	GT-CTP-H11.6A-1	285×179.3mm	256.6×145.1mm	16:9	Windows、Android、Linux	4096x4096	GT-CTP-H11.6A-1
12.1インチ	GT-CTP-H12.1A-1	281.8×220.8mm	246.8×185.3mm	4:3	Windows、Android、Linux	4096x4096	GT-CTP-H12.1A-1
13.3インチ	GT-CTP-H13.3A-1	327.7×209.7mm	293.8×165.3mm	16:9	Windows、Android、Linux	4096x4096	GT-CTP-H13.3A-1
14"	GT-CTP-H14.0A-1	333.3×213.2mm	310.3×174.7mm	16:9	Windows、Android、Linux	4096x4096	GT-CTP-H14.0A-1
15インチ	GT-CTP-H15.0A-1	347.8×275.4mm	303×227.5mm	4:3	Windows、Android、Linux	4096x4096	GT-CTP-H15.0A-1
15.6インチ	GT-CTP-H15.6A-1	367.6×233mm	344×193.8mm	16:9	Windows、Android、Linux	4096x4096	GT-CTP-H15.6A-1
17インチ	GT-CTP-H17.0A-1	393.1×320.8mm	336.9×270mm	5:4	Windows、Android、Linux	4096x4096	GT-CTP-H17.0A-1
17.3インチ	GT-CTP-H17.3A-1	421.3×253.5mm	383.4×215.6mm	16:10	Windows、Android、Linux	4096x4096	GT-CTP-H17.3A-1
18.5インチ	GT-CTP-H18.5A-1	449.8×270.4mm	410.3×230.9mm	16:9	Windows、Android、Linux	4096x4096	GT-CTP-H18.5A-1
19インチ	GT-CTP-H19.0A-1	445.1×291.3mm	408.2×255.1mm	5:4	Windows、Android、Linux	4096x4096	GT-CTP-H19.0A-1
21.5インチ	GT-CTP-H21.5A-1	518.6×310.1mm	476.6×268.1mm	16:9	Windows、Android、Linux	4096x4096	GT-CTP-H21.5A-1
