GreenTouch のカスタム産業用タッチ モニター ソリューション プロバイダーのアプローチ: EMC、IP65、IK08 の前面保護、および取り付け

要求の厳しい産業プラント全体にインタラクティブなビジュアル ディスプレイを導入するには、厳しい環境ストレスに耐えるように設計されたハードウェアが必要です。カスタム産業用タッチ モニター ソリューション プロバイダーから調達することで、 前面保護、電磁両立性 (EMC)、耐衝撃性、および構造的取り付けが信頼できるビジュアル端末に統合されることが保証されます。産業環境では、浮遊微粒子、液体の洗い流し、機械振動、電気ノイズが組み合わされます。このような環境に設置された標準的な商用ディスプレイは、すぐに水の浸入、カバー ガラスの破損、通信障害などの影響を受けます。

前面保護が何に耐えるべきかを定義する

フロントパネルの耐久性仕様は、設置場所の特定の運用上の危険に適合する必要があります。食品加工工場、自動洗車場、化学施設では、タッチ モニターは定期的に高圧洗浄され、苛性洗浄剤にさらされます。屋外のキオスクや自動交通ターミナルでは、モニターは風に吹かれる雨、ほこり、直射日光、大きな温度変化にさらされます。

IK08 耐衝撃性を達成する化学強化フロント カバー ガラスを指定することで、モニターは工具の落下、重機、または破壊行為による機械的衝撃に確実に耐えることができます。化学強化により表面圧縮 (CS ≥ 450 MPa) と層の深さ (DOL ≥ 30 µm) が増加し、前面ガラスは 5 ジュールの衝撃試験 (300 mm から落下する 1.7 kg の鋼鉄の塊に相当) に耐えることができます。屋外や高振動の用途では、前面ガラスの厚さを 3 mm、4 mm、またはそれ以上の厚さにカスタマイズできます。

アンチグレア (AG) 化学エッチングは、60 ～ 90 GU の光沢評価で頭上の反射と過酷な太陽光を拡散し、反射防止 (AR) コーティングは表面反射率を 1.5% 未満に抑え、光の透過率とコントラストを最大化します。指紋防止 (AF) 疎油処理により、初期の水接触角が 110° 以上に維持され、油やグリースの蓄積が防止され、毎日の拭き取り掃除が簡素化されます。

取り付け設計によりシールを維持

耐久性のある IP65 のフロント シールを実現するには、機械的な取り付けを慎重に統合する必要があります。モニターのベゼルとホスト マシンのカットアウトの間のシールは、内部 LCD パネルを歪ませることなく均一な圧縮を維持する必要があります。ショア A 40 ～ 60 デュロメータ定格の高級クローズドセル シリコーンまたは EPDM 周囲ガスケットは、-20°C ～ 70°C の動作温度全体にわたって一貫したシール性能を発揮します。

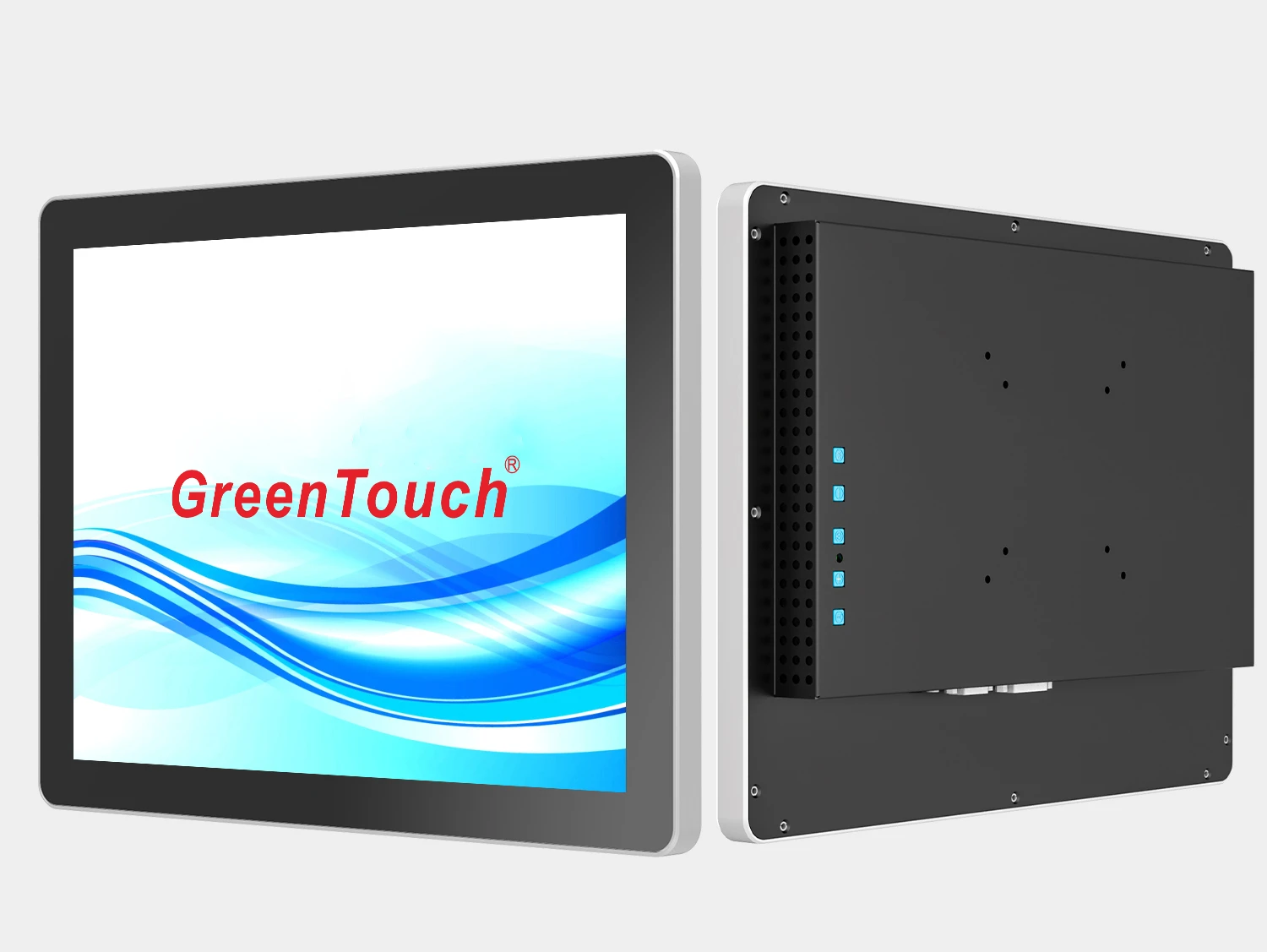

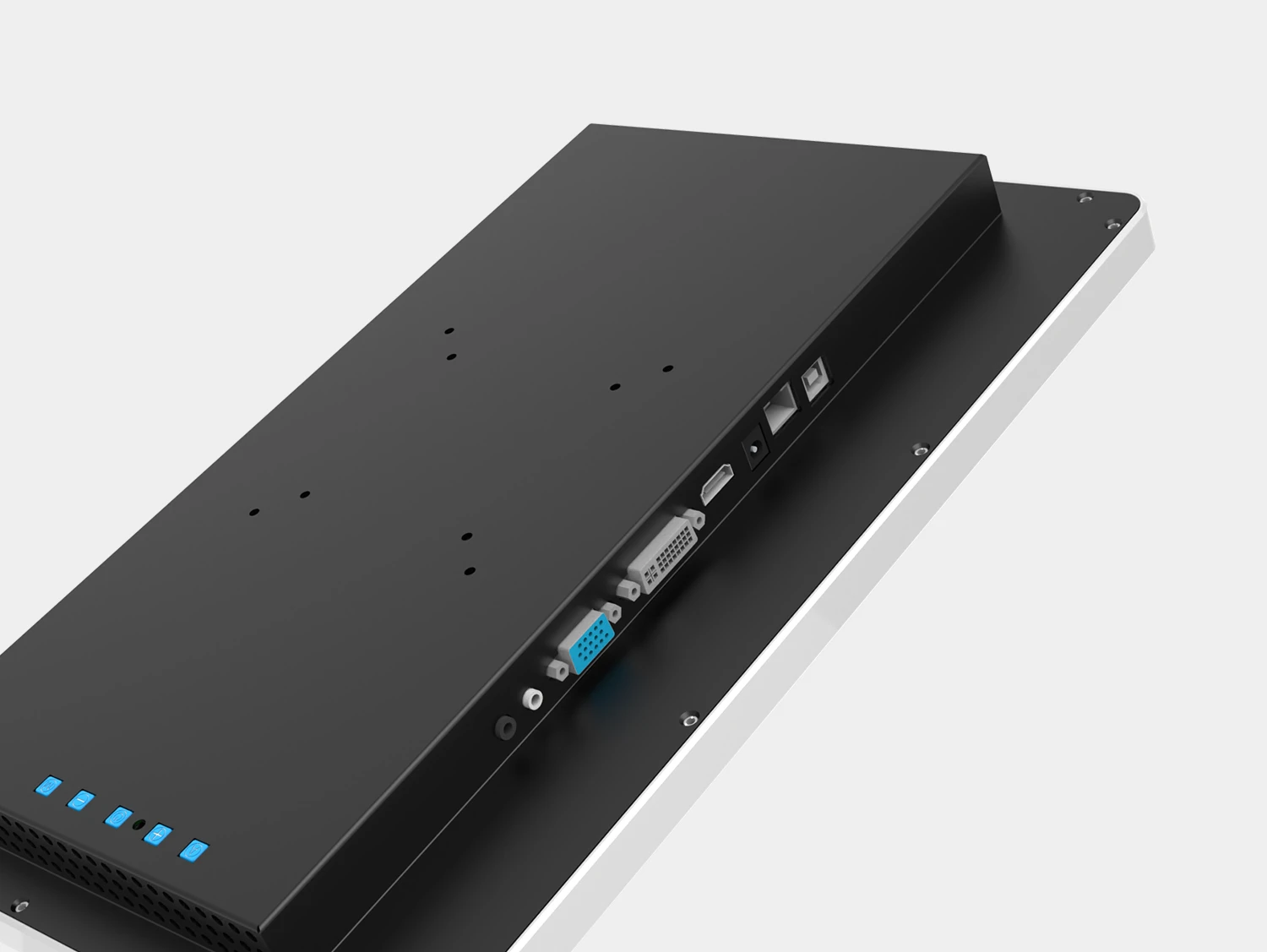

GreenTouch 産業用タッチ モニターの取り付け構成には、フラッシュ キオスク統合用のサイド取り付けブラケットを備えたオープン フレーム設計、多関節スイング アーム用の背面 VESA パターン (M4 ネジ付きインサート付き 75x75 mm、M4 インサート付き 100x100 mm)、および 0.8 ～ 1.2 Nm の均一な締め付けトルクを使用して前面ガスケットをエンクロージャのカットアウトに押し付ける背面クランプ ブラケットを備えたパネル取り付けアーキテクチャが含まれます。

接地とケーブル構造による EMC の制御

工業製造工場には、高出力可変周波数モータードライブ、重コンタクター、高電圧電力コンバーターなど、重大な電磁干渉源が存在します。これらの環境では、シールドされていないモニター電子機器では、タッチ座標のジッター、ビデオのティアリング、信号通信の低下が発生する可能性があります。

内部金属エンクロージャシールドとファラデー絶縁

産業用モニターは、厚肉亜鉛メッキ鋼板 (SECC) とファラデー ケージとして機能する構造アルミニウム シャーシを利用し、敏感な内部コントローラー電子機器を外部の電磁場や放射無線周波数ノイズから隔離します。これらの金属製エンクロージャは、EN 55032 エミッションおよび EN 61000-4-2 ESD 耐性規格に準拠しています。

スター接地およびシールドケーブルのアーキテクチャ

ディスプレイ シャーシとホスト産業用コンピュータ間のグランド ループにより、ビデオ信号やタッチ信号を妨害するコモンモード ノイズが発生します。専用のスター接地アーキテクチャを実装することで、ディスプレイ シャーシ、タッチ コントローラ、およびホスト コンピュータが同一の低インピーダンス グランド電位を共有することが保証されます。統合されたフェライト サプレッサーを備えた二重シールド ビデオ ケーブルと USB ケーブルを使用すると、信号の完全性がさらに維持されます。

保護機能による熱問題の発生を防止

高度な IP 侵入保護を目的として設計された密閉型エンクロージャには、重大な熱管理の課題があります。冷却通気口を排除することで、湿気や埃の侵入を防ぎますが、LCD バックライトと電源コンバータによって発生する内部熱をシャーシ内に閉じ込めます。

フィンピッチ 15 ～ 25 mm の背面ヒートシンク フィンは、自然対流を通じて内部の熱をキャビネットの周囲の空気に外部に伝達し、熱抵抗を 1.2°C/W 未満に維持し、故障しやすい冷却ファンを不要にします。伝導冷却アーキテクチャは、熱伝導率 2.0 ～ 3.5 W/mK の高伝導シリコン ギャップ パッドを使用して、発熱するタイミング コントローラーと電源コンポーネントをアルミニウム製リア シャーシに直接熱結合し、50,000 時間を超える連続動作の MTBF ライフサイクルをサポートします。

モニターだけでなく完成したアセンブリも検証

包括的な品質認定には、完全なインタラクティブ アセンブリをテストする必要があります。実際の量産シャーシ内のタッチ モニターを評価すると、金属ベゼルが寄生容量を導入しないこと、周囲のガスケットが均一に圧縮されること、および内部ケーブルが動作条件下で振動疲労を受けないことが確認されます。

生産前に合格基準を定義する

明確なエンジニアリングの受け入れ基準を確立することで、パイロット生産中のコストのかかる紛争を防ぐことができます。エンジニアリング文書では、ツールの製造を開始する前に、許容されるピクセル欠陥、光透過率、タッチ座標精度、フロントシールの圧縮、および法規制順守基準を指定する必要があります。

EMC、IP65、および IK08 タッチ モニターに関する FAQ

オートメーション エンジニアとシステム設計者は、モニターの選択時にこれらの耐久性に関する質問を定期的に評価します。

前面 IP65 定格は背面モニターの筐体を保護しますか?

いいえ。IP65 等級は、密閉されたパネルのカットアウトに適切に取り付けられた場合、特に前面ディスプレイのベゼルとガラス表面に適用されます。通常、背面シャーシは IP20 定格を備えており、保護されたエンクロージャまたはキャビネット内に収容する必要があります。

IK08 影響評価は産業運営をどのように保護しますか?

IK08 評価は、フロント カバー ガラスが 5 ジュールの衝撃に耐えることを証明します。これは、1.7 kg の鋼鉄の塊を 300 mm の高さから落とすのに相当します。この機械的弾力性により、偶発的な工具の衝突や破壊行為からディスプレイが保護されます。

産業用 DC モニターの標準的な電源保護機能は何ですか?

産業用モニターには、過電圧、過電流、逆極性、およびサージ保護機能を備えた広電圧 DC 入力回路 (通常は 9V ～ 36V DC) が組み込まれており、工場の電気的過渡現象から内部コンポーネントを保護します。

GreenTouch を使用してインストールされた保護コンセプトを確認する

産業用タッチ モニター ソリューションを設計するには、侵入シーリング、耐衝撃性、熱放散、電磁両立性を調和させる必要があります。経験豊富なソリューションプロバイダーからハードウェアを調達することで、機械的ブラケット、フロントガスケット、コントローラーファームウェアが要求の厳しい動作環境でも確実に動作することが保証されます。オートメーション エンジニア、機械製造業者、システム インテグレーターは、 エンジニアリング レビューやプロトタイプの評価のために、エンクロージャの図面と環境仕様をhttps://www.greentouch.com.cn/に直接送信できます。
