OEM 産業用タッチ スクリーン サプライヤーとしての GreenTouch: テクノロジーの適合性と認証のレビュー

最新の製造工場、自動化された加工ライン、屋外インフラストラクチャ全体に対話型オペレーター インターフェイスを導入するには、運用条件に適合したタッチ ハードウェアを選択する必要があります。OEM 産業用タッチ スクリーン サプライヤーから調達することで、 エンジニアリング チームはセンサーの物理学、カバー ガラスの耐久性、規制認証をプロジェクトの要件に合わせて調整できます。タッチ テクノロジーと動作環境が一致しないと、誤ったトリガー、入力ミス、センサーの早期故障が発生します。

入力方法と動作環境を定義する

産業用インターフェースの設計は、オペレーターの入力方法と周囲の操作上の危険を分析することから始まります。オペレーターが厚手の絶縁手袋や革ミトンを着用したり、スタイラスを操作したりするワークステーションには、裸の指先で操作する市販のキオスクとは異なるセンサー機構が必要です。湿気の飛沫、浮遊油、化学溶剤、電磁ノイズなどの環境要因がセンサーの選択を決定します。

マッピング入力ツール、動作温度範囲 (-20°C ～ 70°C)、保管温度制限 (-30°C ～ 80°C)、および最大 90% 非結露の湿度プロファイルにより、明確なエンジニアリング基準が確立されます。化学洗浄や機械的振動にさらされる工場の床には、耐久性のある物理的隔離が必要です。経験豊富なタッチ スクリーンのサプライヤーを選択することで、機械的統合、コントローラーの調整、光学性能がこれらの厳しい産業上の要求に確実に適合するようになります。

統合されたマルチタッチ インターフェイスには PCAP を選択してください

投影型静電容量 (PCAP) センシングは、最新の産業用制御パネル、医療端末、商用キオスクの標準的な対話型テクノロジです。 PCAP は、スムーズなマルチタッチ ジェスチャ、迅速な座標追跡、光学的透明性、およびフラットフロント ガラスの統合を提供し、汚れ、ほこり、化学物質の蓄積に強い清掃可能な表面を作成します。

 PCAP コントローラーのファームウェアは、応答性の高い座標追跡を維持し、IK08 衝撃定格を満たしながら、厚いカバー ガラス (最大1.1  mm または2 mm) を通しての操作をサポートするようにカスタマイズできます。高度なコントローラーには、ユーザーの意図的な接触と表面の水滴または軽い流体膜を区別する水分除去アルゴリズムが組み込まれています。相互容量電極グリッドは最大 10 個の同時タッチ ポイントをサポートし、さまざまな入力シナリオにわたって信頼性の高い追跡を提供します。

周波数ホッピング アルゴリズムは、100 kHz ～ 500 kHz の駆動周波数にわたってチャネルの S/N 比を動的に監視し、動作チャネルをシフトして、可変周波数モーター ドライブ、重いコンタクター、高電圧電力機器からの電磁干渉を回避します。

圧力ベースの制御には抵抗技術を選択

抵抗膜式タッチ スクリーンは、依然として重工業機械、農業機器、海洋ナビゲーション コンソールにとって不可欠な技術です。電気伝導度ではなく物理的圧力によって動作する抵抗スクリーンは、厚手の軍手、素指、または非導電性スタイラスを使用しても確実に作動します。

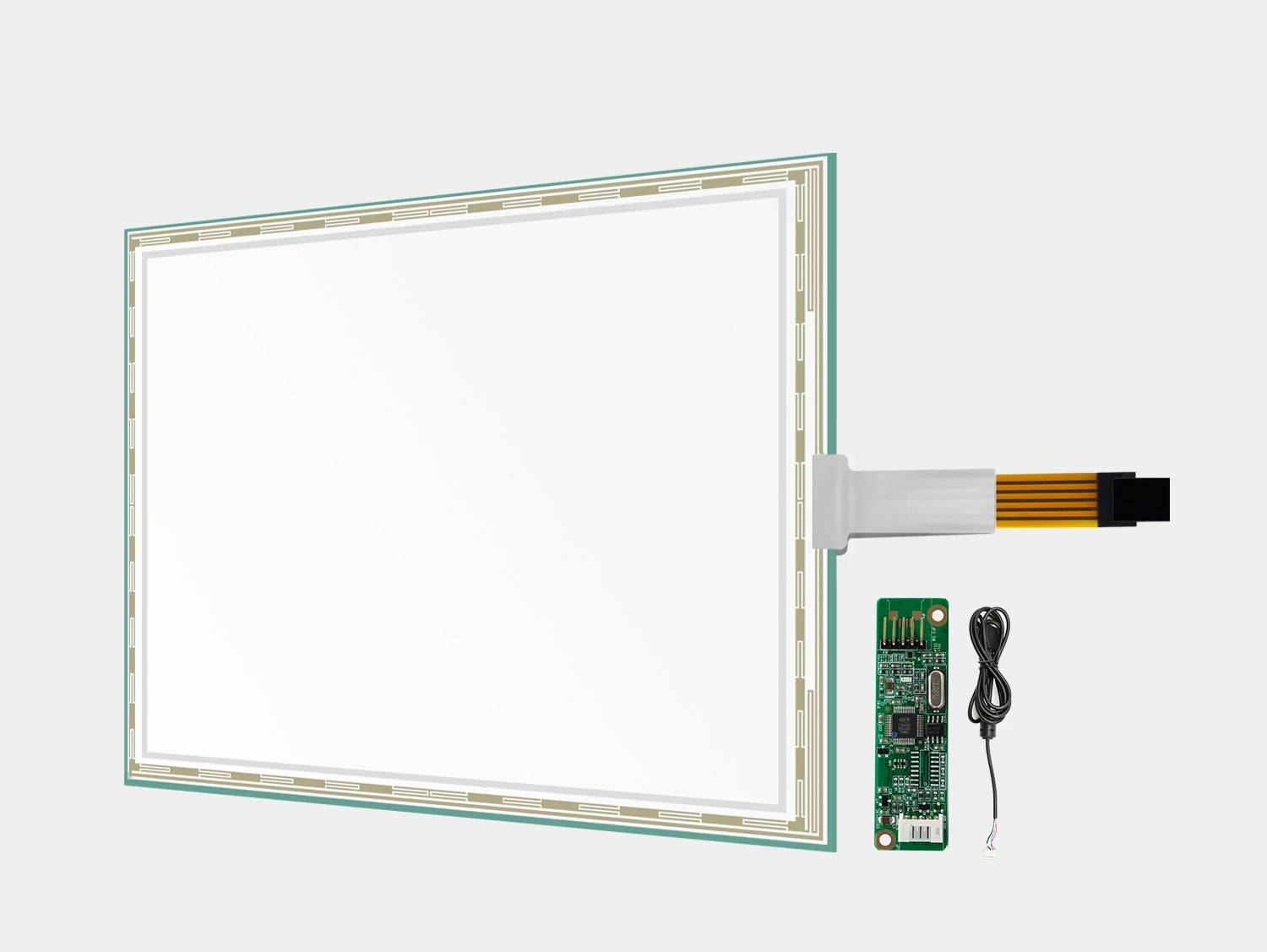

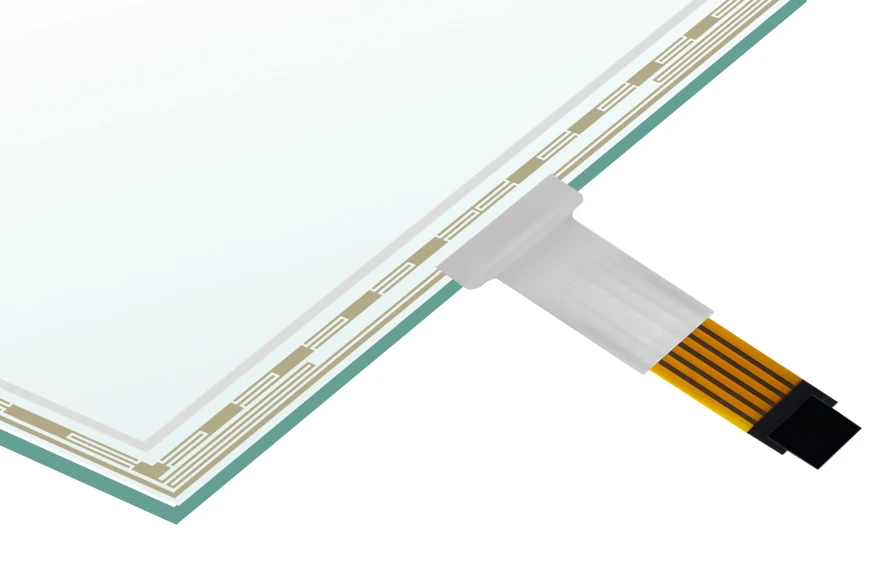

抵抗スクリーンは、電気ノイズ、空気中の導電性粉塵、油、水、洗浄剤などの表面流体の影響を受けません。 5 線抵抗アーキテクチャでは、すべてのアクティブ駆動電極が下部のガラス基板上に配置され、上部の柔軟なフィルムは電圧測定プローブとしてのみ使用されます。この設計により、5 線式抵抗スクリーンは、校正を失うことなく、過酷な工場環境で 3,500 万回以上の作動に耐えることができます。

抵抗層が構造的に分離されているため、外側フィルムの表面の傷がセンサー マトリクス全体の電気的トラッキングを妨げることがなく、要求の厳しい作業場でも信頼性の高い動作を実現します。

より大きなフォーマットまたはガラス越しのフォーマットの場合は、赤外線またはタッチフォイルを選択してください

大型工業用オーバーレイ用の赤外線タッチ フレーム

大型の監視制御端末、自動倉庫の発送画面、対話型の生産ステータス表示は、赤外線 (IR) タッチ フレームの恩恵を受けます。 IR フレームは、赤外線 LED とフォトトランジスタの周囲アレイを利用して、光線の遮断を通じてタッチ座標を検出し、ディスプレイ パネル上に余分なガラス層を配置することなくタッチ機能を追加します。周囲光抑制回路は、最大 100,000 ルクスの照明環境でも正確な追跡を維持します。

ガラス越しアーキテクチャ用のインタラクティブ タッチ フォイル

インタラクティブ タッチ フォイルは、保護ガラスまたはアクリル パネルの背後に直接ラミネートされた透明導電性ワイヤ グリッドを備えています。これにより、店頭の窓、インタラクティブな建築パーティション、破壊行為に耐える屋外キオスクを介したガラス越しのタッチ操作が可能になり、電子センサーを外部暴露から完全に隔離します。

構成の定義後に認証範囲を確認する

規制遵守評価は、完全な対話型サブアセンブリを対象としています。北米、ヨーロッパ、アジアにハードウェアを導入するには、法定の電磁適合性、電気的安全性、および環境基準を満たす必要があります。 CE マーク宣言および FCC Part 15 クラス A/B テストにより、タッチ モジュールが破壊的な放射線を放出することなく、高 EMI 産業環境で確実に動作することが検証されます。放射性エミッションに関する EN 55032 や静電気放電 (ESD) 耐性に関する EN 61000-4-2 などの規格により、工場の電気的過渡現象に対するハードウェアの回復力が保証されます。

電気安全に関しては、国際 CB スキームにより、UL などの地域認証を合理化する標準化されたテスト基盤が提供されます。 RoHS 準拠は国際サプライチェーン全体で有害物質の排除を検証し、HDMI テストは統合ディスプレイ インターフェイスの信号伝送準拠を検証します。

工場の品質システムとクリーンルームの能力を監査する

製造歩留まりと光学的透明度は、クリーンルームのインフラストラクチャに依存します。GreenTouch は 、ガラス対ガラス (G+G) およびガラス対フィルム (G+F) 接着プロセスを利用したクラス 1000 のダストフリー ラミネート ワークショップを運営しています。この環境により、光学的汚染を生じることなく、アンチグレア (AG)、反射防止 (AR)、および指紋防止 (AF) 表面コーティングを正確に適用できます。

代表的なサンプルで選択を確認する

理論的なエンジニアリング モデルは、代表的なプロトタイプ サンプルを使用して実証テストを受ける必要があります。プロトタイプの評価では、本格的な製造を開始する前に、シミュレートされた動作条件下でタッチ感度、手袋操作、光透過率、機械的シャーシの適合性を検証します。

インダストリアルタッチテクノロジーと認証に関するよくある質問

産業機器エンジニアや調達専門家は、ハードウェアの選択時にこれらの技術的考慮事項を頻繁に評価します。

PCAP タッチ スクリーンは濡れた手袋でも確実に操作できますか?

はい。高度な産業用 PCAP コントローラーは、水しぶきや表面の湿気によって引き起こされる誤ったトリガーを抑制しながら、厚い手袋素材を通してタッチ座標を追跡するファームウェア アルゴリズムを備えています。

5 線式抵抗スクリーンと 4 線式抵抗スクリーンの違いは何ですか?

5 線式抵抗スクリーンは、すべての駆動電極を下部のガラス基板上に配置し、上部の柔軟なフィルムを電圧検出プローブとしてのみ使用します。このアーキテクチャにより、表面の傷や上部フィルムの磨耗が座標精度に影響を与えず、4 線式設計よりも大幅に長い動作寿命を実現します。

コンポーネントのタッチ スクリーン認定はホスト デバイス全体に対して有効ですか?

コンポーネント レベルの証明書は重要なベースライン テスト データを提供しますが、完全なホスト マシンは、最終的な運用筐体内で包括的な CE、FCC、および電気安全認証を受ける必要があります。

アプリケーションと GreenTouch タッチ テクノロジーの比較

適切な工業用タッチ スクリーンを選択するには、センサーの物理学、カバー ガラスの耐久性、インターフェイス プロトコル、および法規制への準拠を調和させる必要があります。運用環境とオペレータのワークフローを評価することで、エンジニアリング チームは、PCAP、抵抗膜、IR、およびタッチ フォイル テクノロジのいずれかを自信を持って選択できるようになります。技術調達チームと機器設計者は、アプリケーション要件と CAD モデルをhttps://www.greentouch.com.cn/に直接送信して 、エンジニアリング評価とカスタマイズされたサンプル サポートを受けることができます。
