世界的な産業用タッチ ディスプレイ サプライヤーの選択: GreenTouch を使用したタッチ テクノロジー、インターフェイス、構造、および HMI プランニング

産業用視覚化プラットフォームを選択するには、タッチ センサーの物理学、光学処理、エンクロージャの機構、および長期的なハードウェアの継続性のバランスをとる必要があります。世界的な産業用タッチ ディスプレイのサプライヤーを選択するには 、工場のインフラストラクチャ、エンジニアリングのカスタマイズ、および環境テストの厳格さを評価する必要があります。既製の消費者向けスクリーンは、工場の振動、浮遊油、洗浄スプレー、または深刻な電磁干渉 (EMI) にさらされると頻繁に故障します。産業用ヒューマン マシン インターフェイス (HMI) の導入には、過酷な環境向けに特別に設計されたディスプレイが必要です。 GreenTouch のような経験豊富なメーカーと提携することで、機器製造業者は国際市場全体で信頼性の高い現場パフォーマンスと信頼できる複数年にわたる可用性を確保できます。

まず運用ライフサイクルと環境を定義する

産業用 HMI の設計は、オペレーターが端末とどのように対話するか、および画面がどのような物理的ストレスに耐えなければならないかを分析することから始まります。極端な動作温度、直射日光への曝露、化学薬品による洗浄、および周囲の高い電気ノイズにより、ハードウェア要件が決まります。機器の設計者は、オペレーターが素指、厚手の軍手、または導電性スタイラスを使用するかどうかを評価する必要があります。これらの動作パラメータを早期に決定することで、マシン コンソールの製造後にコストのかかる再設計を回避できます。

信頼できるサプライヤーは、エンジニアリング チームが環境ストレス要因を正確なディスプレイ仕様にマッピングするのを支援します。屋外端末や明るい工場フロアの場合、高輝度パネル (1000 nit 以上) と光学接着を組み合わせることで、太陽光でも鮮明な可読性を確保できます。ほこりの多い環境や湿気の多い環境でも、前面パネルの IP65 密閉シールがキャビネットへの液体の侵入を防ぎます。

さらに、産業機械プログラムでは、複数年にわたるハードウェアの可用性が必要です。消費者向けディスプレイは急速な陳腐化に直面しており、頻繁な基板の再設計や機械の再調整が必要となっています。産業専門家からの調達により、ロックされたコンポーネントの部品表 (BOM)、プロアクティブな設計変更通知 (PCN)、および複数年にわたる生産の安定性が保証されます。

タッチ モニターと一体型パネル PC のどちらかを選択してください

分散アーキテクチャ用のモジュラータッチモニター

マシン制御における基本的なアーキテクチャ上の決定は、スタンドアロンのタッチ モニターとオールインワン パネル PC のどちらを選択するかです。タッチ モニターは、標準のビデオ ケーブルと USB ケーブルを介して集中産業用 PC (IPC) またはプログラマブル ロジック コントローラー (PLC) に接続します。このモジュラー構成により、オペレータはホスト コンピューティング ハードウェアを中断することなくディスプレイ ユニットを交換またはアップグレードできるため、現場のメンテナンス コストが削減されます。

コンパクトな設置面積を実現するオールインワンパネル PC

逆に、統合型タッチ パネル PC は、処理ハードウェア、メモリ、ストレージ、ディスプレイを統合された筐体に組み合わせています。このコンパクトなフォームファクターにより、外部ビデオケーブルが不要になり、混雑したマシンコンソール内のスペースを節約できます。これらのプラットフォームのどちらを選択するかは、処理要件、利用可能なキャビネットの奥行き、およびメンテナンス戦略によって異なります。

オペレーターの現実に基づいてタッチの物理を選択する

タッチ センサーの選択は、オペレーターのワークフローと環境への曝露を直接反映します。投影型静電容量 (PCAP) センシングは最新のマルチタッチ インターフェイスの標準であり、スムーズなジェスチャ ナビゲーションと耐久性のある強化ガラス表面を提供します。GreenTouch は 、PCAP ファームウェア アルゴリズムをカスタマイズして、応答性の高いトラッキングを維持しながら、水滴、手のひらの誤った接触、導電性液体の飛沫を拒否します。

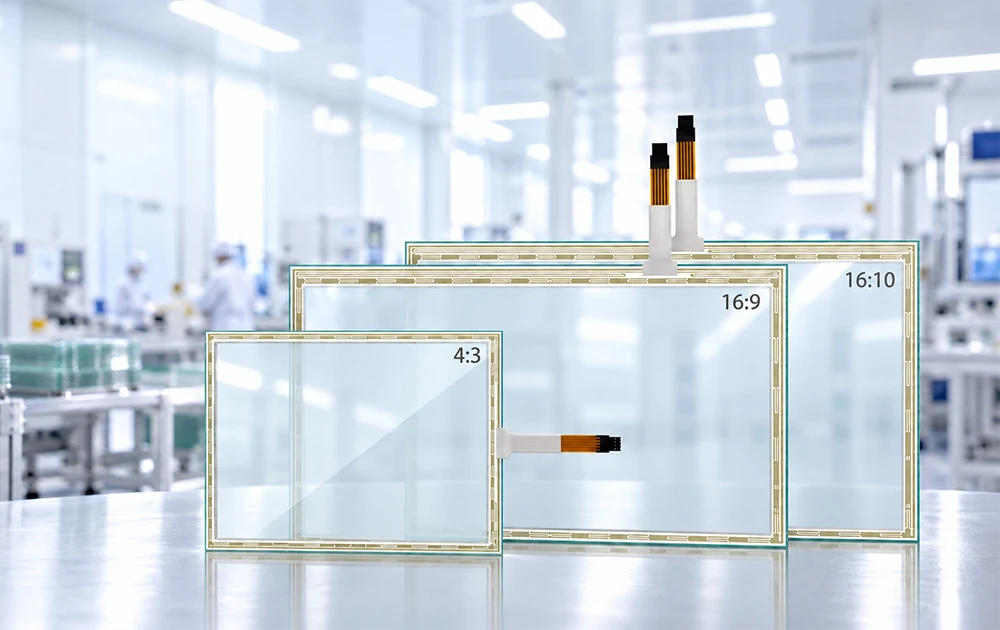

抵抗式タッチ スクリーンは、オペレーターが厚い革手袋やゴム手袋を着用している場所や、高い電気ノイズにより容量性センシングが妨げられる重工業用ワークステーションにとって、依然として不可欠です。 5 線式抵抗センサーは、導電性ではなく物理的な圧力に依存するため、手袋の材質に関係なく確実に作動します。赤外線 (IR) タッチ フレームとインタラクティブ タッチ フォイルは、大型ディスプレイやガラス越しの店頭設置に拡張可能なソリューションを提供します。

エンクロージャ、ガスケット、および保護定格を指定する

フロントパネルの耐久性仕様は動作環境を反映する必要があります。カバー ガラスの厚さは 1.1 mm から2 mm以上まで調整でき 、工具の落下や機械的衝撃に対する IK08 衝撃定格を達成します。化学的にエッチングされたアンチグレア (AG) 表面は、時間が経っても剥がれることなく、頭上の工場照明を拡散します。

直接光学接着により、タッチセンサーとLCDパネルの間の内部エアギャップが排除されます。このプロセスにより、光学コントラストが強化され、高湿度下での内部結露が防止され、前面ガラスを通して熱が放散されます。頑丈なアルミニウム製のシャーシとステンレス製のフロント ベゼルは、内部の電子機器を腐食性の空気中の汚染物質から保護します。

独立気泡シリコンまたは EPDM の周囲ガスケットは、機械キャビネットのカットアウトに対して均一に圧縮され、NEMA 4X および IP65 の侵入保護規格を満たす防水シールを形成します。

産業用インターフェースとケーブル管理の標準化

確実な信号伝送により、ディスプレイとコントローラー間の通信切断を防ぎます。タッチ座標通信はユニバーサル ドライバレス USB HID プロトコルで標準化されていますが、従来のシステムでは RS-232 シリアル インターフェイスが使用されています。ビデオ接続には HDMI、DisplayPort、およびアナログ VGA ポートが組み込まれており、最新および従来のビデオ ソースをサポートします。

重工業環境には、可変周波数ドライブ、コンタクター、高電圧モーターなどの強力な電磁干渉源が存在します。 GreenTouch は、内部金属シールド、フェライト ビーズ、過渡電圧抑制ダイオードを統合し、スムーズな信号の整合性を確保します。ロック DC 電源コネクタとストレイン リリーフ ケーブル クランプにより、輸送中や継続的な機械の振動中の偶発的な切断を防ぎます。

長期的な供給とエンジニアリングサポートを確立する

産業機械の OEM は、機械の安全性認証を無効にしたり、機械の再調整を強制したりする予期しないコンポーネントの改訂を許容できません。産業用ディスプレイパートナーを評価するには、クリーンルーム製造施設、自動光学接着装置、正式な品質管理システムを監査する必要があります。 GreenTouch はクラス 1000 のクリーンルームを運営し、ISO 9001 品質認証を維持し、厳格な品質管理、シリアル化されたコンポーネントのトレーサビリティ、およびすべての生産バッチにわたる信頼性の高い複数年にわたるハードウェアの継続性を保証します。

産業用タッチディスプレイのサプライヤー選択に関するよくある質問

エンジニアリング チームと調達スペシャリストは、ディスプレイ ハードウェアを選択する際に、これらの実践的な技術的質問を定期的に評価します。

PCAP ディスプレイは高 EMI 環境でも確実に動作できますか?

はい。産業用 PCAP コントローラは、動的周波数ホッピング、差動センシング チャネル、および近くのモータや電力コンバータによって生成される電磁ノイズをフィルタリングする内部シールドを備えています。

オープンフレームモニターとパネルマウントモニターの違いは何ですか?

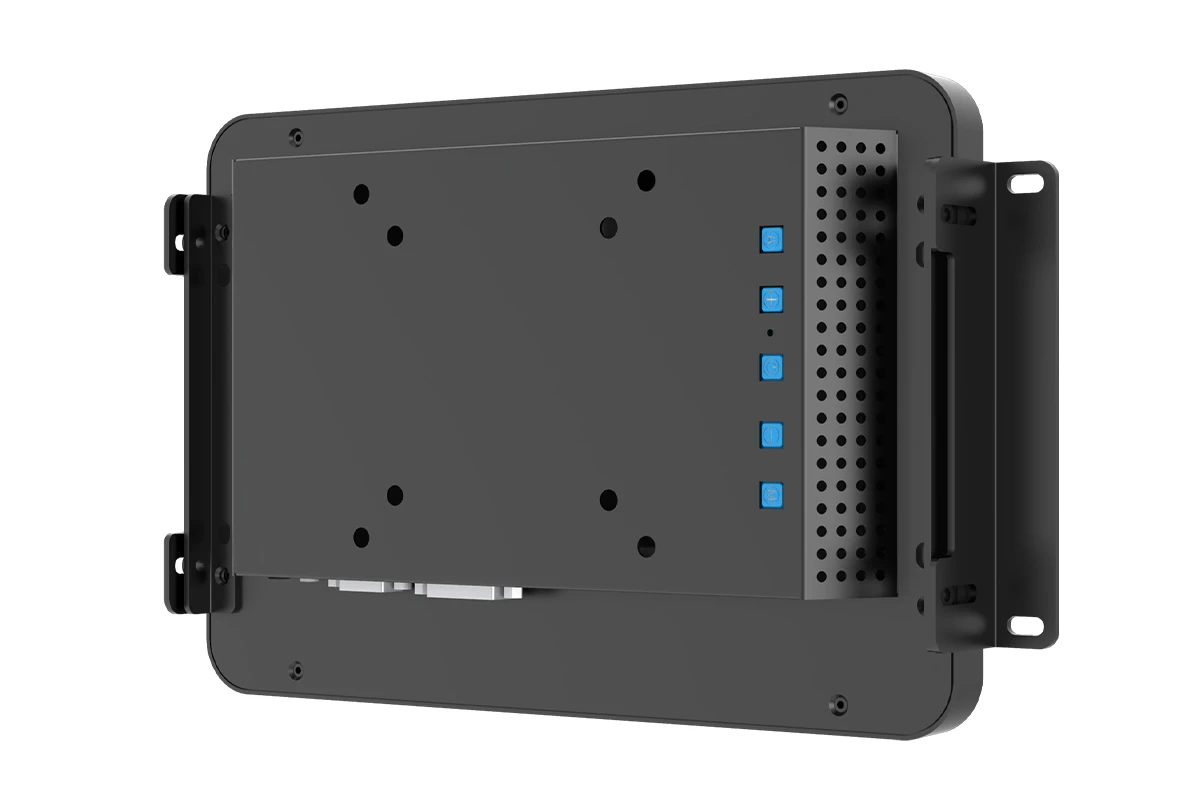

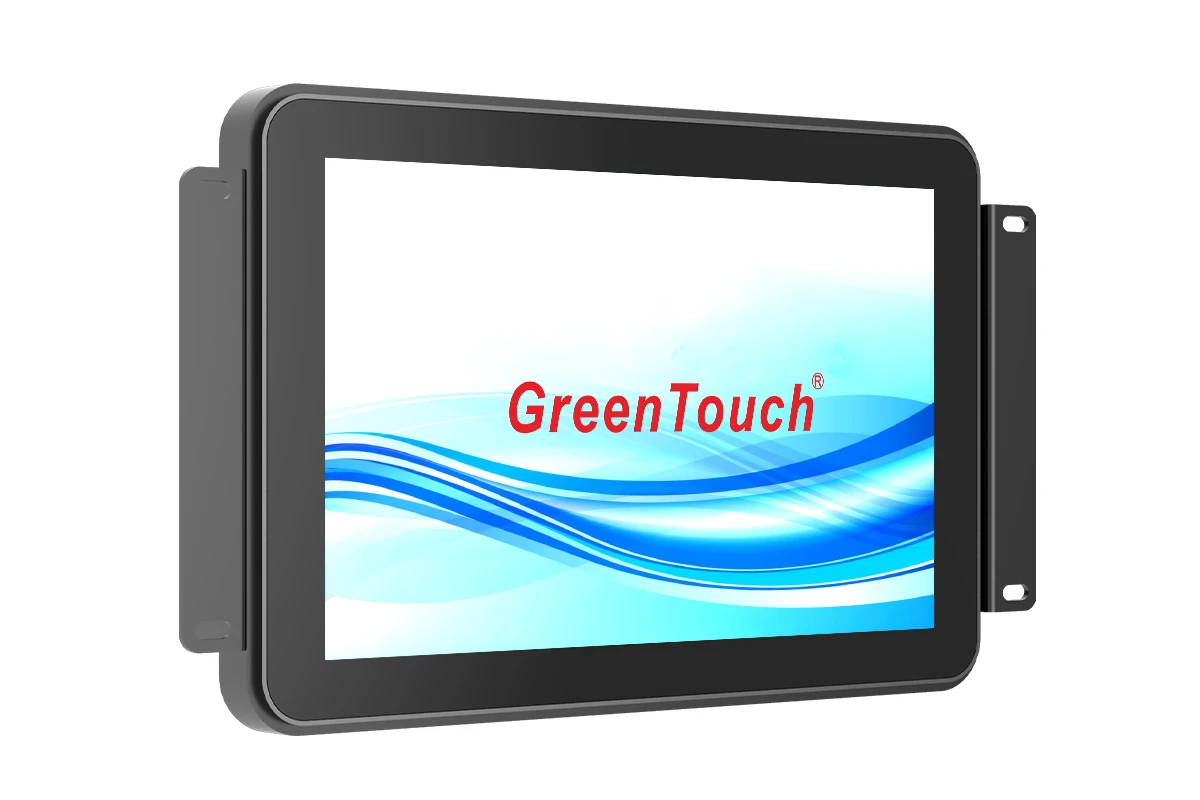

オープンフレームモニターは、調整可能なサイドブラケットを使用してキャビネットのカットアウトの後ろに固定され、完全に同一平面の外観を実現します。パネル取り付けモニターは前面のカットアウトに落とし込み、周囲のガスケットでキャビネットの外側の面に固定して IP65 シールを形成します。

オプティカルボンディングは高湿度環境でディスプレイをどのように保護しますか?

直接光学接着では、カバー ガラスと LCD の間の空隙を光学接着剤で満たします。この物理的バリアにより内部の結露が排除され、太陽光の下でのコントラストが向上し、全体的な耐衝撃性が向上します。

産業用タッチディスプレイソリューションでGreenTouchと提携

適切な産業用タッチ ディスプレイを選択するには、機械的取り付け、タッチ センサーの物理的特性、光学的性能、長期的な供給安定性のバランスをとる必要があります。 GreenTouch は、初期の CAD モデリングからクリーンルームの光学接着および量産まで、完全な OEM および ODM エンジニアリング サポートを提供します。機械製造業者とシステム インテグレーターは 、技術レビューと迅速なサンプル プロトタイピングのためにhttps://www.greentouch.com.cn/にアプリケーション要件を直接送信できます。
