4 線式抵抗膜タッチスクリーンの ITO フィルムと ITO ガラス: 材料の選択と性能

Oct 26 ソース: インテリジェントブラウズ:1

タッチパネルのパフォーマンスは、ディスプレイの背後で実行されているコントローラーやソフトウェア以上のものに依存します。タッチパネルの内部の素材も、タッチパネルが入力をどの程度確実に検出するか、繰り返しの使用にどの程度耐えられるか、さまざまな作業環境でどの程度安定して動作するかに影響します。機器メーカーにとって、これらの材料の選択を理解することは、信頼できるタッチインターフェイスを設計する上で重要な部分です。

4 線式抵抗膜タッチスクリーンでは、酸化インジウムスズ (ITO) が、物理的圧力によるタッチの検出に必要な導電性表面を提供します。導電層は、パネルの設計に応じて、ITO フィルムと ITO ガラス、または 2 つの ITO コーティングされたフィルムを使用して配置できます。各構造には、機械的構造、表面性能、および統合要件に影響を与える特性があります。適切な構成を選択すると、機器設計者は画面サイズだけに依存するのではなく、タッチパネルを意図したアプリケーションに適合させることができます。

抵抗膜方式タッチパネルの ITO フィルムと ITO ガラスを理解する

ITO は、タッチセンサーコンポーネントに広く使用されている透明な導電性材料です。これにより、接触を検出するために必要な電気的特性を提供しながら、表面が可視光を透過できるようになります。 4 線式抵抗膜タッチパネルでは、2 つの導電層が小さなギャップで分離されています。ユーザーが画面を押すと、層が接触し、コントローラーが電圧の変化からタッチ位置を判断できるようになります。

一般的な構造の 1 つは、ITO コーティングされたフィルムと ITO コーティングされたガラス層を組み合わせたものです。もう 1 つは、両面の導電面に ITO フィルムを使用したものです。どちらの構成も同じ基本的な抵抗感知原理に従いますが、物理的な構造は異なります。

ITO フィルム層は、圧力下でたわむことができる柔軟な導電性表面を提供します。 ITO ガラス層は、パネル構造をサポートする剛性のベースを提供します。したがって、フィルムとガラスの組み合わせは、しっかりした裏地と感圧性の上面を必要とする機器にとって実用的な選択肢となります。

フィルムとフィルムの構造で、両面にフレキシブル基板を使用しています。その適合性は、機器の機械的要件、表面処理、および意図された動作条件によって異なります。どちらの構造も普遍的に優れているものとして扱うべきではありません。適切な選択は、完全なタッチパネルの設計によって異なります。

抵抗膜式タッチスクリーン 10.4 ～ 22 インチ (4 ワイヤ)を評価する購入者は、仕様段階で層構造を確認することで、タッチパネルと機器のエンクロージャ間の不一致を防ぐことができます。

素材構造がタッチ性能に与える影響

導電層は物理的な入力を記録するために連携して機能しますが、パネルの全体的な性能は、材料、電気接続、間隔、および組み立ての品質にも依存します。

通常の動作では、圧力により導電性表面が特定の点で接触します。コントローラーは、結果として生じる電気的変化を測定し、それらを座標に変換します。安定した電気的動作と一貫した機械構造により、システムは入力を予測どおりに登録できます。

技術的な評価では、いくつかの要素に注目する必要があります。

導電層の一貫性: 導電コーティングの変動は、アクティブ領域全体の電気的動作に影響を与える可能性があります。
層間隔: 導電性表面間の間隔は、スクリーンが押されていないときの不要な接触を防止しながら、通常の動作を可能にする必要があります。
表面状態: 傷、汚れ、コーティングの欠陥は使用感に影響を与え、意図した使用条件を損なう可能性があります。
接着と位置合わせ: 組み立てに一貫性がない場合、パフォーマンスが不均一になったり、目に見える欠陥が発生したりする可能性があります。
コントローラーの互換性: タッチパネルは、選択したコントローラーおよびホストシステムの入力構成で動作する必要があります。

ITO 材料の選択を個別の決定として扱うのではなく、これらの要素を合わせて評価する必要があります。基板を適切に選択しても、接着不良、不適切なコントローラー設定、または不適切に設計された取り付け構造を補うことはできません。

フィルムとガラスとフィルムとフィルムの構造: 実質的な違い

フィルムとガラスの構造とフィルムとフィルムの構造のどちらを選択するかは、完成した機器の機械的要件から始める必要があります。

フィルムとガラスの構造により、硬いガラスの裏地と柔軟な上部導電層が提供されます。この配置は、設計者が圧力ベースのタッチ入力を備えた安定したパネル構造を必要とする場合に一般的に考慮されます。ガラス基板は、厚さ、取り扱い、機械的サポートに関して特定の要件も生み出します。

フィルム＆フィルム構造で、両面にフレキシブル基板を使用しています。設計によっては、機械的または構造的な優先順位が異なるプロジェクトに適している場合があります。ただし、その柔軟性によって自動的に耐久性が向上したり、あらゆるエンクロージャに適したものになるわけではありません。

2 つを比較する場合、機器開発者は次の点を考慮する必要があります。

設置には剛性の高い裏打ちや特定のレベルの構造上の柔軟性が必要ですか?
許容されるパネルの厚さと取り付け公差はどのくらいですか?
タッチ表面は繰り返しの接触、洗浄、または潜在的な磨耗にさらされますか?
プロジェクトにはマット仕上げ、アンチグレア処理、またはアンチニュートンリング処理が必要ですか?
製造前に検証する必要がある特定の光学的または電気的要件はありますか?

回答は、適切な構造を絞り込み、メーカーに確認が必要な詳細を特定するのに役立ちます。材料の選択は、あらゆる状況において 1 つの基板が優れているという仮定ではなく、完全なアセンブリに基づいて行う必要があります。

表面コーティングと日常の摩耗に対する保護

ITO 層は材料システムの一部にすぎません。外面は、日常の操作中に抵抗膜タッチスクリーンがどのように動作するかにも影響します。

繰り返しの指の接触、スタイラス入力、清掃、および周囲の物体との偶発的な接触により、タッチ表面に徐々に影響が及ぶ可能性があります。適切なハードコーティングは表面の摩耗に対処するのに役立ちますが、機器の視覚的および操作上の要件に応じてマット仕上げまたはアンチグレア処理を選択できます。

抵抗膜式タッチスクリーン 10.4 ～ 22 インチ (4 ワイヤ)シリーズは、マットハードコーティングと反ニュートンリング処理を含む表面処理オプションを提供します。これらの機能は、さまざまな問題に対処します。ハードコーティングは表面保護に関連しており、アンチニュートンリング処理は、密集した表面間に現れる可能性のある干渉パターンを軽減するのに役立ちます。

製品仕様では、ASTM D3363 に準拠した鉛筆硬度 3H も示しています。鉛筆硬度は、定義された条件下での表面マーキングに対する耐久性をテストに基づいて示します。あらゆる種類の傷、衝撃、または研磨による洗浄方法に対する保証として解釈されるべきではありません。

生産エリア、研究所、または商業環境で使用される機器の場合、表面仕上げを指定する際には、意図された洗浄方法と接触頻度を考慮する必要があります。購入者は、必要な仕上げが標準であるか、プロジェクトに合わせてカスタマイズする必要があるかどうかも確認する必要があります。

環境条件とパネルのシール

工業用タッチパネルは、ほこり、油、水、湿気が存在する環境に設置される場合があります。これらの状況により、特にタッチインターフェイスが制御キャビネットまたは密閉型機械の一部を形成する場合、パネル全体の設計が重要になります。

抵抗タッチ技術は圧力を通じて入力を検出するため、さまざまな形式の物理的入力を受け入れる必要がある機器に役立ちます。ただし、汚染された環境で動作できるかどうかは、感知原理以上のものに依存します。表面状態、シーリング、設置、ケーブル配線、エンクロージャ設計はすべて、最終結果に影響します。

GreenTouch の 4 線式シリーズの製品情報には、NEMA 4、4X、および 12 要件に関連するシーリングオプションが記載されています。購入者は、完成した機器の保護レベルを指定する前に、正確なモデル構成、取り付け配置、該当するテストまたはコンプライアンス文書を確認する必要があります。タッチパネルの記載された機能は、自動的に完全なマシンまたはエンクロージャの認証として解釈されるべきではありません。

環境のカスタマイズには、高温、高湿度、および耐紫外線要件も含まれる場合があります。メーカーが利用可能な構造、材料、検証要件を確認できるように、設計プロセスの早い段階でこれらについて話し合う必要があります。

画面サイズを機器設計に合わせる

材質構造はタッチパネル選択の一部にすぎません。画面の寸法とアスペクト比は、機器の機械的レイアウトとユーザーインターフェイスにも適合する必要があります。

GreenTouch シリーズは、約 10.4 インチから 22 インチまでの複数のサイズをカバーしており、4:3、16:9、および 16:10 のアスペクト比にわたる構成が利用可能です。一般的なオプションには、特定のモデルと構成に応じて、10.4 インチ、12.1 インチ、15 インチ、17 インチ、19 インチ、21.5 インチ、および 22 インチのパネルが含まれます。

4:3 パネルは、より伝統的なディスプレイレイアウトを中心に設計された機器に適している場合があります。 16:9 パネルはより広いインターフェイスに適合する可能性がありますが、16:10 パネルは水平と垂直の作業スペースの間に異なるバランスを提供できます。これらは固定ルールではなくレイアウトに関する考慮事項であるため、最終的な選択はディスプレイ、エンクロージャ、およびソフトウェア要件に従う必要があります。

注文する前に、エンジニアはアクティブなタッチ領域、全体の寸法、取り付け公差、FPC コンセントの位置、ケーブルの配線、およびガラスの厚さを確認する必要があります。これらの詳細は、2 つのパネルの公称対角寸法が同じであっても、機械的互換性に影響を与える可能性があります。

コントローラーの互換性とシステム統合

適切に選択されたタッチパネルは、ターゲットシステムと確実に通信できる必要もあります。 GreenTouch 4 線式抵抗膜タッチスクリーンは、Windows、Android、または Linux を実行する適切なコントローラおよびホストプラットフォームと統合できます。

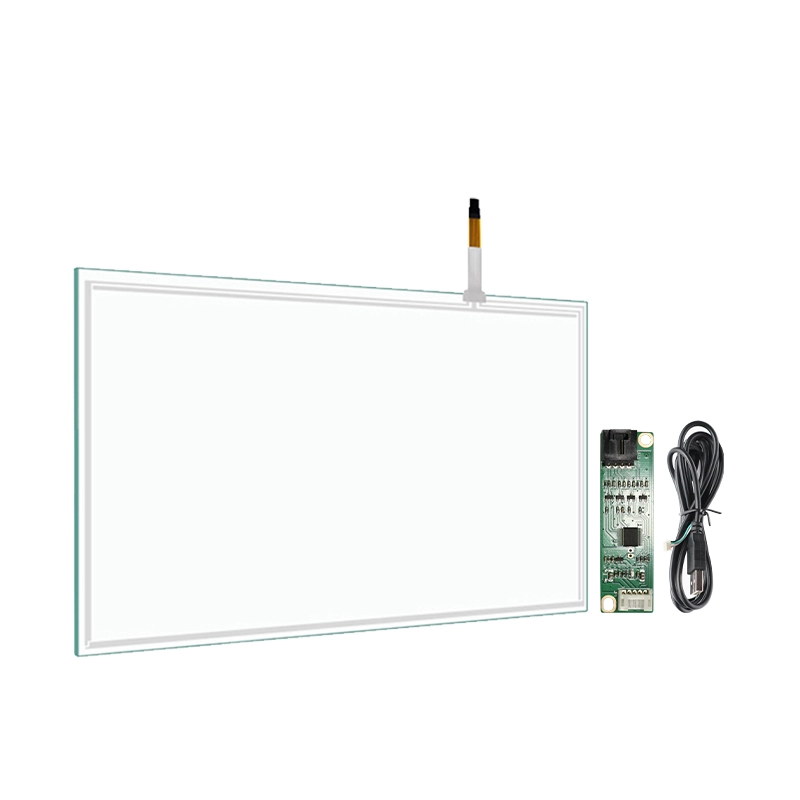

製品シリーズで説明されている接続プロセスには、延長リボンケーブルをドライバーボードに接続し、タッチスクリーンケーブルを接続し、USB を介してドライバーボードを接続することが含まれます。正確な配置は付属のコントローラーとプロジェクト構成によって異なるため、インストール中は選択したモデルの接続図に従う必要があります。

互換性チェックでは、コントローラーインターフェイス、ドライバーサポート、座標マッピング、取り付け方向、およびホストシステムの入力処理をカバーする必要があります。電気的に互換性のあるパネルであっても、アプリケーションの座標系または物理的な画面の向きに一致する構成が必要な場合があります。

OEM プロジェクトの場合、エンクロージャを最終決定したり、生産数量を発注したりする前に、これらの詳細を確認すると便利です。このアプローチにより、ケーブル、コネクタ、または取り付けコンポーネントに関わる後期段階での変更のリスクが軽減されます。

製造品質と検査に関する考慮事項

抵抗膜式タッチパネルの性能は、材料の選択と製造の一貫性の両方に依存します。コーティングの品質、基板の取り扱い、接合条件、検査手順は、完成品の均一性に影響を与える可能性があります。

ShenZhen GreenTouch Technology Co., Ltd. は、抵抗膜式および容量性タッチスクリーン、赤外線タッチフレーム、タッチモニター、タッチ対応オールインワンシステムなどのタッチ製品を製造しています。同社は、クラス 1,000 の無塵ラミネートワークショップ、G+G、G+FF、および TP+LCM フルラミネートをカバーする接着能力、および約 5,000 平方メートルの標準生産ワークショップを備えていると報告しています。

これらの機能は、メーカーがパネルの組み立てと生産をどのように処理するかを評価する際に関連します。 GreenTouch は、該当する製品の CE、FCC、RoHS を含む製品認証範囲に加えて、ISO 9001 品質マネジメントシステムおよび ISO 14001 環境マネジメントシステム認証も報告します。

メーカーを比較する場合、購入者は、検査範囲、合格基準、サンプル検証、バッチの一貫性、選択した構成の文書など、プロジェクトに直接関連する情報を要求する必要があります。一般的な工場の機能は有用な背景ですが、モデル固有の検証は引き続き不可欠です。

適切な 4 線式抵抗膜タッチパネルの指定

信頼できる選択プロセスは、機器の実際の要件から始まります。エンジニアは、サンプルまたは見積もりを要求する前に、基板の構造、表面処理、寸法、インターフェース、環境条件、および予想される用途を特定する必要があります。

次のチェックリストは、仕様を整理するのに役立ちます。

材料構成: ITO フィルム + ITO ガラス、または ITO フィルム + ITO フィルム。
サイズとアスペクト比: アクティブ領域と機械的寸法を機器に合わせます。
表面仕上げ: ハードコーティング、マットまたはアンチグレアのオプション、およびアンチニュートンリング要件を確認します。
電気インターフェイス: コントローラー、FPC コンセントの位置、ケーブルの配置、およびホストシステムを確認します。
環境要件: 温度、湿度、UV 曝露、洗浄条件、および適用されるシーリングのニーズを指定します。
バリデーション：承認に必要な試験方法、検査基準、添付書類を確認します。

特別な機械的または環境的要件があるプロジェクトの場合、GreenTouch は外観、電気インターフェース、構造設計、ガラスの厚さ、ケーブルコンセントの位置をカバーするカスタマイズオプションを提供します。購入者は、提案された設計が製造前にレビューされるよう、十分早めに図面と動作条件を提供する必要があります。

適切な抵抗膜タッチスクリーン 10.4 ～ 22 インチ (4 ワイヤ)は、単に必要な対角サイズに一致するパネルではありません。これは、完成した機器内で導電層、表面処理、コントローラー、および取り付けの詳細が連携して機能する構成です。これらの要素を完全なシステムとして評価することで、機器メーカーはより多くの情報に基づいて材料に関する決定を下し、回避可能な統合の問題を減らすことができます。
