43 インチ 4K タッチ モニターの Delta E 色精度の評価

大型タッチスクリーンを使用して製品設計、技術図、医療画像、またはインタラクティブなビジュアルコンテンツを表示する場合、画質には解像度だけでは不十分です。色は一貫して見える必要があり、グラデーションは滑らかなままでなければならず、視覚的な詳細はタスクをサポートする方法で再現される必要があります。機器メーカーやシステム インテグレータにとって、これらの要件により、ディスプレイを評価する際に色の精度が重要な考慮事項となります。

デルタ E (ΔE) は、表示色と基準色の差を表すために使用される測定値の 1 つです。視覚的な印象だけに頼るよりも、色の再現性を評価するためのより客観的な方法を提供します。43 インチ 4K UHD タッチ スクリーン モニターを選択する場合、購入者は、色域、表示ビット深度、キャリブレーション条件、および対象用途と併せて Delta E を考慮する必要があります。

タッチモニター評価におけるデルタ E の意味

デルタ E は、2 つの色 (通常は基準色とディスプレイによって再現される色) の間の知覚された差を測定します。一般に、Delta E 値が小さいほど、使用されている測定方法との一致がより近いことを示します。

結果は色差計算式、測定条件、表示設定、参照基準によって異なります。 ΔE*ab や ΔE00 などのさまざまなデルタ E 式は、必ずしも直接比較可能な結果を​​生成するとは限りません。したがって、色精度の主張は、測定方法とテスト条件が明確に記載されている場合に最も役立ちます。

商用または産業用タッチ モニターを評価するバイヤーにとって、Delta E は実際的な質問への答えを提供します。ディスプレイは指定されたブランドカラーを一貫して再現していますか?ユーザーはテクニカルインターフェースで似た色合いを区別できますか?モニターはキャリブレーション後も許容可能なカラーマッチングを維持していますか?これらの質問は、文脈なしに考慮された数値よりも重要です。

デルタ E にも制限があります。フルカラーの色域、コントラスト、輝度均一性、視野角性能、またはタッチ応答性を独立して説明するものではありません。あるテスト条件でデルタ E が低いディスプレイであっても、特定の設置についてはさらなる評価が必要な場合があります。

色域とデルタ E の連携方法

色域はディスプレイが再現できる色の範囲を表し、デルタ E は再現される色とその基準との差を表します。これらの測定は、ディスプレイ パフォーマンスのさまざまな側面に対応します。

GreenTouch 43 インチ 4K タッチ モニターは、99% の sRGB カバレッジと 95% DCI-P3 カバレッジを指定します。これらの図は、一般的に使用される 2 つの色空間の規定の範囲を示しています。 sRGB は Web コンテンツや一般的なコンピュータ グラフィックスに広く使用されていますが、DCI-P3 はいくつかの領域でより広範囲の色、特に飽和した赤と緑をカバーします。

広い色域は、アプリケーションでより広い範囲の色が必要な場合に役立ちます。ただし、色域の範囲だけでは色の精度は確立されません。モニターは幅広い色を再現できますが、個々の色は意図した値とは異なって表示されます。

このため、購入者は色域カバー率とデルタ E を合わせて評価する必要があります。アプリケーションが主に sRGB コンテンツを使用する場合、テストは正確な sRGB 再現に重点を置く必要があります。ワークフローで DCI-P3 コンテンツを使用する場合、表示モード、ソース コンテンツ、およびキャリブレーション プロセスをその色空間に対してチェックする必要があります。

メーカーが規定の色域パーセンテージをどのように定義しているかを確認することも重要です。カバレッジと色域の体積は異なる測定値であり、交換可能なものとして扱うべきではありません。

4K解像度と表示色深度の役割

43インチ 4K UHD タッチ スクリーン モニターは、  3840 × 2160 ピクセルのネイティブ解像度を使用します。これにより、1920 × 1080 フル HD ディスプレイの 4 倍のピクセルが提供され、詳細なグラフィックス、高密度のインターフェイス レイアウト、単一画面上での複数の情報パネルのプレゼンテーションがサポートされます。

解像度と色の精度は全体的な視聴体験に関連しますが、測定される特性は異なります。ピクセル数を増やすと、テキスト、線、アイコン、画像の詳細の鮮明度が向上します。デルタ E を自動的に低減したり、正確な色の再現を保証したりするものではありません。

このモニターは、10 億 7,000 万色の表示色も指定します。この色数は、表現可能な広範囲の色値に関連付けられており、完全な表示パイプラインが適切に構成されている場合、よりスムーズな色調遷移をサポートするのに役立ちます。

グラデーション、マップ、視覚化ダッシュボード、または詳細な画像を含むアプリケーションの場合、スムーズな遷移により、微妙な違いを検査しやすくなります。ただし、実際の結果はパネル、信号処理、入力信号、グラフィックス ハードウェア、ソース コンテンツによって異なります。記載された色数は、色の精度の独立した測定値として解釈されるべきではありません。

ハイ ダイナミック レンジ (HDR) もこのモニターにリストされている機能です。 HDR は、Delta E 単独ではなく、明るさと階調範囲の処理と表現に関係します。 HDR ワークフローを検討している購入者は、すべての HDR コンテンツが意図したとおりに再生されると考える前に、サポートされている HDR 形式、信号の互換性、輝度パフォーマンス、および関連する動作設定を確認する必要があります。

実技試験でデルタ E を評価する方法

有用な色の評価は、定義された基準と再現可能なテスト手順から始まります。これらがなければ、異なるモニターまたはサプライヤーからの測定値を直接比較できない可能性があります。

次の手順は、実際的な開始点となります。

まず、目的の色空間を特定します。標準的なコンピュータ インターフェイスや多くの Web ベースのアプリケーションの場合、sRGB が適切な基準となる場合があります。他のワークフローの場合は、テスト前に必要な色空間を確認する必要があります。

次に、メーカーの指示に従ってモニターをウォームアップさせます。表示特性は初期動作中に変化する可能性があるため、安定した状態で測定する必要があります。

3 番目に、目的の表示モードを選択し、必要に応じて不要な画像補正を無効にします。彩度、コントラスト、ホワイトバランス、色温度を変更する設定は、結果に影響を与える可能性があります。アプリケーションが HDR を必要とする場合、テストは SDR 測定のみに依存するのではなく、意図した HDR 構成に従う必要があります。

4 番目に、適切なソフトウェアを備えた校正済みの比色計または分光放射計を使用します。測定システムは、既知のカラーパッチを生成し、出力を測定し、結果を指定された基準値と比較する必要があります。

最後に、テスト条件と結果を記録します。これらには、色空間、デルタ E の式、関連するデルタ E の平均と最大、表示モード、輝度設定、測定機器、およびキャリブレーション ステータスが含まれます。

単一の平均値により、基準から大幅に逸脱した個々の色を隠すことができます。クリティカルなアプリケーションの場合、誤差の分布と最大偏差を確認すると、平均だけを見るよりもより完全な全体像が得られます。

日常業務におけるキャリブレーションと色の一貫性

キャリブレーションは、ディスプレイの出力を調整して、定義された基準に近づけます。ハードウェアとソフトウェアによっては、白色点、明るさ、トーン応答、およびカラー チャネルの動作の変更が必要になる場合があります。カラー プロファイルは、互換性のあるアプリケーションがより一貫して色を解釈し再現するのに役立ちます。

キャリブレーションは、意図された動作環境に一致する必要があります。制御された部屋で使用されるモニターは、明るい生産エリアに設置されたモニターとは異なる照明および明るさの条件下で評価される場合があります。環境光は、たとえ機器の測定値が変わらない場合でも、ユーザーの色の認識に影響を与える可能性があります。

複数のディスプレイを備えた設置の場合は、可能な限り同じ基準設定と測定手順を使用する必要があります。これにより、ユニット間の違いを識別し、システム全体で一貫した視覚的出力を維持することが容易になります。

タッチ操作では、別の実際的な考慮事項が導入されます。キャリブレーション手順では、モニターに必要なタッチ機能を維持する必要があり、タッチ座標キャリブレーションと混同しないでください。カラー キャリブレーションは画像出力に関係し、タッチ キャリブレーションは物理的接触と報告されたタッチ位置の関係に関係します。

専門的な導入の場合は、初期の色測定を文書化し、アプリケーションで長期にわたって一貫した再現が必要な場合にパフォーマンスを再チェックするスケジュールを確立することをお勧めします。

オプティカルボンディングと表面処理に関する考慮事項

色の測定は評価プロセスの一部にすぎません。光学構造と表面仕上げも、ユーザーが表示されるコンテンツの見え方に影響を与える可能性があります。

このGreenTouchモニターは、タッチパネルとLCDパネルの間に光学接着を使用しています。オプティカルボンディングは、これらのコンポーネント間のエアギャップを減らし、適切な条件下で内部反射を制限するのに役立ちます。実際の利点は、材料、接着プロセス、周囲の照明、および最終的な設置によって異なります。

オプションでAG（アンチグレア）、AR（反射防止）、AF（防指紋）、抗菌処理などの表面処理も可能です。各オプションは異なる要件に対応します。アンチグレア処理は表面での反射光を修正し、反射防止処理は反射を減らすことを目的とし、指紋防止処理は接触による目に見える残留物を管理するのに役立ちます。実際の光学効果はコーティングの設計によって異なります。

これらの処理は、意図されたコンテンツと環境のコンテキストで評価される必要があります。たとえば、色に敏感な作業に使用されるディスプレイでは、選択した表面仕上げが知覚されるコントラストや反射にどのような影響を与えるかを慎重に評価する必要がある場合があります。公共向けの対話型ディスプレイでは、掃除の頻度、タッチマーク、周囲光の下での視認性がより重視される場合があります。

正しい選択がすべてのインストールで同じであるとは限りません。カラーマッチングが重要な場合、すべての表面処理が同一の視覚的結果を生み出すと仮定するのではなく、最終構成をテストする必要があります。

タッチスクリーンプロジェクトへの色精度要件の適用

43 インチのディスプレイは、対話型アプリケーションに十分な作業領域を提供しますが、評価基準はユーザーが実際に見て何を行う必要があるかを反映する必要があります。

デザインレビューシステムでは、色の精度が図、製品の仕上げ、視覚的参照の解釈に影響を与える可能性があります。産業用視覚化では、ユーザーはステータスの色を区別したり、詳細なプロセス グラフィックを検査したりする必要がある場合があります。商用インタラクティブ システムでは、一貫した色を使用すると、コンテンツ ページ全体で一貫したインターフェイスを維持できます。

購入者は、モニターを承認する前に、アプリケーションごとに受け入れ基準を定義する必要があります。これらには、必要な色空間、ターゲット デルタ E、輝度範囲、表示条件、解像度、タッチ パフォーマンス、インターフェイスの互換性が含まれる場合があります。ディスプレイがより大きなシステムの一部である場合は、ソース デバイスとソフトウェアも検証プロセスに含める必要があります。

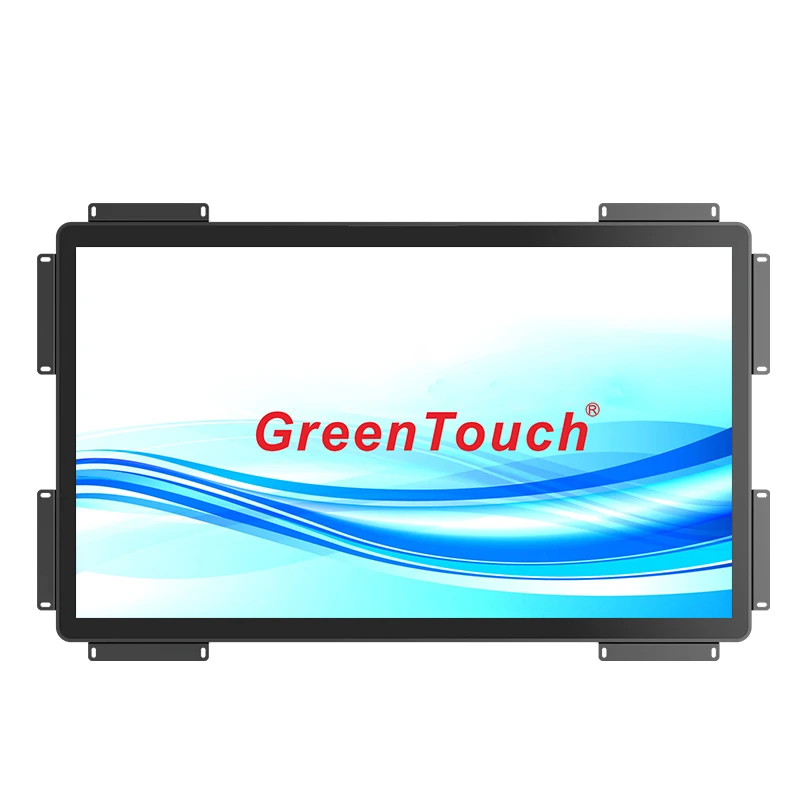

GreenTouch 43 インチ モニターは、3840 × 2160 UHD 解像度、99% sRGB および 95% DCI-P3 仕様、10 億 7000 万色の表示色、投影型静電容量式 10 点タッチを組み合わせています。また、2 つの HDMI 入力、1 つの DisplayPort、USB 接続、およびタッチ関連接続用の Type-B USB インターフェイスも提供します。これらの機能は、さまざまな表示および対話要件をサポートしますが、アプリケーション固有のパフォーマンスはテストを通じて確認する必要があります。

カラーセンシティブディスプレイプロジェクトのメーカーの選択

製造の一貫性、検査手順、技術サポートはすべて、ディスプレイ統合プロジェクトの結果に影響を与える可能性があります。購入者は、一般的な製品説明だけに頼るのではなく、特定のモデルの明確な仕様と裏付けとなる証拠を求める必要があります。

ShenZhen GreenTouch Technology Co., Ltd.は、タッチ スクリーン、タッチ モニター、赤外線タッチ フレーム、その他のインタラクティブ ディスプレイ製品を製造しています。同社は、クラス 1,000 のダストフリー ラミネート ワークショップを運営し、G+G、G+FF、TP+LCM フル ラミネートを含む接着プロセスを使用していると報告しています。報告されている生産施設には、5,000 平方メートルの標準作業場と専用の研究開発リソースが含まれています。

特定の色要件があるプロジェクトの場合、購入者は利用可能なモデル固有の色測定レポートを要求し、報告されたデルタ E 値が工場での測定値、キャリブレーション後の結果、または典型的なパフォーマンスを表すかどうかを明確にする必要があります。測定式やテストした色空間、サンプルの状態、生産構成が評価機と一致しているかなどを確認するのにも役立ちます。

GreenTouch は、ISO 9001 品質マネジメント システムおよび ISO 14001 環境マネジメント システム認証を報告し、該当する製品の CE、FCC、RoHS を含む製品認証範囲も報告します。これらの認証情報は、管理システムと製品のコンプライアンスに関する背景を提供しますが、モデル固有のカラー パフォーマンス データの代替として扱うべきではありません。

明確な表示受け入れチェックリストの作成

色に敏感なプロジェクトを発注する前に、バイヤーは簡単なチェックリストを使用して技術チームと調達チームの調整を行うことができます。

• sRGB や DCI-P3 など、必要な色空間を確認します。

• デルタ E の測定方法と利用可能なテスト結果をリクエストします。

• ネイティブ解像度と意図した入力信号構成を確認します。

• 指定された表示カラー機能と HDR 要件を確認してください。

• 代表的な照明下で光学接着とオプションの表面処理を評価します。

• タッチ機能、USB 接続、ホスト システムとの互換性を確認します。

• サンプルの承認と生産バッチの許容限度と検査手順を定義します。

このプロセスは、一般的なディスプレイ仕様を測定可能なプロジェクト要件に変えるのに役立ちます。また、各候補を同じ基準で評価できるため、サプライヤーの比較がより有意義になります。

結論

デルタ E は色再現を評価するのに便利な測定ですが、単独で考慮すべきではありません。色域、ディスプレイの色性能、キャリブレーション、光学構造、周囲の照明、信号構成はすべて、最終的な視聴体験に影響します。

GreenTouch の43 インチ 4K UHD タッチ スクリーン モニターは、 4K解像度、指定された sRGB および DCI-P3 カバー範囲、10 億 7,000 万色の表示色、オプティカル ボンディング、および 10 点の静電容量式タッチを組み合わせています。一貫したビジュアル出力に依存するプロジェクトの場合、次のステップは、定義されたテスト条件下で実際の色のパフォーマンスを検証し、選択した構成がアプリケーションに適合していることを確認することです。

明確な合格基準を確立し、モデル固有のテストデータをレビューすることにより、機器メーカーとシステムインテグレータは、ディスプレイの品質と統合について、より適切な情報に基づいた意思決定を行うことができます。 ShenZhen GreenTouch Technology Co., Ltd. と協力して構成の詳細と利用可能な検証ドキュメントを明確にすることで、最終的なモニターがプロジェクトの実際の要件を満たしていることを確認できます。
