12 ポイント PCAP タッチフォイル: タッチ精度をインタラクティブアプリケーションに適合

Oct 12 ソース: インテリジェントブラウズ:1

インタラクティブディスプレイは、ユーザーがオブジェクトをタップしたり、ドラッグしたり、コンテンツを拡大したり、画像を回転したりするときに自然に応答することが期待されます。機器メーカーにとって、このエクスペリエンスを実現するには、適切な解像度のディスプレイを選択するだけでは不十分です。タッチセンサーは指の動きを一貫して検出し、必要なジェスチャをサポートし、完成したデバイスの機械的構造に適合する必要があります。

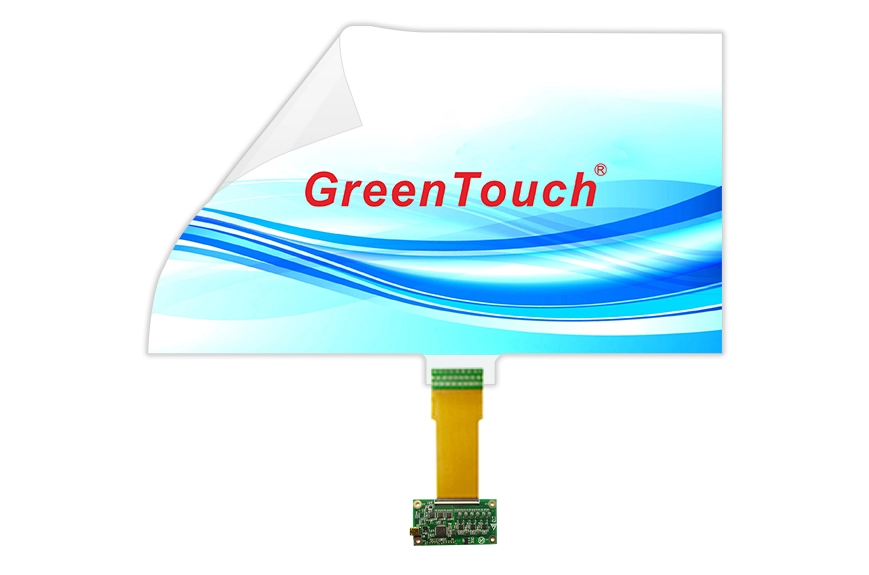

インタラクティブタッチフォイル 10.1 ～ 32 インチ (XTM シリーズ) は、ガラス、アクリル、またはポリカーボネートの表面にタッチ機能を追加する必要があるプロジェクト向けに設計されています。 12 個のタッチポイントをサポートするインタラクティブ投影型静電容量 (PCAP) テクノロジーを備えたこのシリーズは、情報キオスク、自動販売機、インタラクティブディスプレイウィンドウ、デジタルサイネージ、スマート会議テーブル、ゲームテーブルとして検討できます。

ただし、タッチポイントの数だけがユーザーエクスペリエンスの品質を決定するわけではありません。タッチの精度、ディスプレイの寸法、インストールの品質、ソフトウェアの動作がどのように連携するかを理解することは、メーカーが適切なタッチソリューションを選択して統合するのに役立ちます。

12 ポイント PCAP タッチは実際には何を意味しますか?

投影型静電容量式タッチ技術は、指が感知面に接近または接触したときの電場の変化を検出します。コントローラーはこれらの信号を処理してタッチ位置を特定し、ホストシステムに報告します。

12 ポイント PCAP タッチフォイルは、システム全体の機能に応じて、最大 12 個の同時タッチポイントをサポートできます。これは、アプリケーションで複数の指で同時に画面を操作する必要がある場合に便利です。

たとえば、ユーザーは 2 本の指を使用して、地図をズームインしたり、画像を回転したり、対話型テーブル上のオブジェクトを操作したりできます。共同アプリケーションでは、複数のユーザーがディスプレイの異なる領域と対話できるようにすることもできます。このような状況では、マルチタッチ機能により、より多くの入力情報をソフトウェアに提供できます。

ただし、12 のタッチポイントをサポートしても、すべてのジェスチャが正しく実行されることが自動的に保証されるわけではありません。オペレーティングシステム、アプリケーションソフトウェア、コントローラー構成、機械的設置はすべて、最終結果に影響します。開発者は、センサーの最大タッチポイント仕様だけに依存するのではなく、デバイス全体で意図したジェスチャをテストする必要があります。

タッチ精度を目的のアプリケーションに合わせる

インタラクティブデバイスが異なれば、タッチ検出に対する要求も異なります。タッチフォイルを選択する前に、機器設計者は、ユーザーがインターフェイスをどのように操作するか、およびどのタイプの入力が最も重要かを特定する必要があります。

情報キオスクの場合、多くの場合、1 本の指で正確に選択できることが主な要件となります。ユーザーは、何度も試行することなく、メニュー項目をタップし、サービスを選択し、インターフェイス画面間を移動する必要があります。テストでは、ボタンの応答、画面端付近のタッチ登録、アクティブ領域全体での一貫した操作に重点を置く必要があります。

自動販売機にはさまざまなインタラクションパターンがあります。ユーザーは製品を選択したり、数量を調整したり、支払いオプションを操作したりできます。タッチインターフェイスは意図的な選択を確実に登録し、定期的な清掃後も使用可能な状態を維持する必要があります。

インタラクティブテーブルやゲームテーブルでは、より広範なマルチタッチテストが必要になる場合があります。オブジェクトのドラッグ、グラフィックの回転、2 本の指によるズームは、表面全体で一貫した操作感が得られる必要があります。複数のユーザーが同時に対話する場合、テストでは個別のタッチ位置や重複する動きもカバーする必要があります。

これらのアプリケーションでは、12 ポイント PCAP 機能を備えたインタラクティブタッチフォイルがマルチタッチ入力の基礎を提供します。最終的な選択には、実際のソフトウェア、予想される同時ユーザー数、ディスプレイの物理レイアウトが反映されている必要があります。

ディスプレイのサイズとアクティブなタッチ領域は連携する必要がある

XTM シリーズは 10.1 ～ 32 インチのサイズをカバーしており、アスペクト比 16:9、4:3、および 16:10 のオプションが利用可能です。この範囲により、機器メーカーはディスプレイや筐体の設計と並行してタッチレイヤを考慮することができます。

正しい対角サイズを選択することは最初のステップにすぎません。タッチフォイルのアクティブ領域は、使用可能な表示領域に対応する必要があり、センサーは目的のタッチ面の背後に正しく配置されている必要があります。

たとえば、セルフサービスキオスクに設置されている 21.5 インチディスプレイには、表示領域の寸法を変更するベゼル、取り付けフレーム、または保護ガラスが付いている場合があります。センサーとディスプレイの位置がずれている場合、報告されるタッチ位置がユーザーが選択した位置に対応しない可能性があります。

ご注文前に、ディスプレイの対角サイズ、アスペクト比、アクティブエリア、取り付け寸法、センサーの予定位置をご確認ください。カスタムサイズが必要な場合は、エンクロージャを最終決定する前に、機械図面および設置配置についてサプライヤーと話し合ってください。

角や端に沿ったタッチの反応をテストすることも価値があります。これらの場所では、基本的なセンタースクリーンのテストでは現れない可能性のある位置合わせや統合の問題が明らかになる可能性があります。

ガラス、アクリル、ポリカーボネート用透明タッチフォイル

タッチフォイルの主な利点は、従来のフレーム付きタッチパネルを必要とせずに、インタラクティブな機能を追加できることです。 XTM シリーズは、極薄の 0.2 mm 透明 PET フィルムを使用しており、ガラス、アクリル、ポリカーボネートへの貼り付け向けに設計されています。

指定された光透過率は少なくとも 93% であるため、下にあるコンテンツが見えるようにする必要があるディスプレイウィンドウやデジタルサイネージでは、透明性が重要な考慮事項となります。実際の光学性能は、ディスプレイ、基板、接着剤、表面処理、設置品質によっても異なります。

各基材には適切な準備が必要です。フィルムを貼り付ける前に、取り付け面は清潔で乾燥しており、平らである必要があります。ほこり、空気の滞留、しわ、不均一な接着は、仕上がりの外観に影響を与え、トラブルシューティングを複雑にする可能性があります。

カスタムオプションには、アンチグレア（AG）、指紋防止（AF）、反射防止（AR）処理のほか、サイズ、ロゴ、貼り付けサービスが含まれます。これらのオプションは、プロジェクトごとに自動的に選択されるのではなく、表示環境とメンテナンス要件に応じて評価される必要があります。

湾曲した用途の場合は、意図した形状と取り付け条件をサプライヤーに確認してください。 XTM シリーズは平面および曲面アプリケーションをサポートしていますが、製造前に特定の曲率とアセンブリ設計の互換性を検証する必要があります。

インストールの品質はタッチのパフォーマンスに直接影響します

適切なセンサーであっても、正しく取り付けられていなければ、パフォーマンスが不安定になる可能性があります。制御された設置プロセスにより、デバイスが生産に入る前に回避可能な問題を減らすことができます。

まず、ガラスまたはその他の互換性のある基板の裏面を洗浄して乾燥させます。フィルムから保護層を剥がし、供給者の指示に従って感知面を特定します。センサーを取り付け面に貼り付ける前に、センサーの位置を慎重に調整してください。

接着中は徐々に作業し、適切なスクレーパーを使用して、混入した空気を取り除きます。フレキシブル回路にしわ、不均一な圧力、不必要な引っ張りを避けてください。フィルムが固定されたら、指定されたコネクタを使用して、そのフレキシブルプリント基板 (FPC) を対応するコントローラに接続します。

コントローラは、付属の USB ケーブルを介してホストデバイスに接続できます。タッチパフォーマンスを評価する前に、必要なシステムセットアップとキャリブレーションを完了してください。

キャリブレーションは、報告されたタッチ座標が目に見えるインターフェイスと一致するかどうかを確認する場合に特に重要です。隅、端、中央など、ディスプレイ上のいくつかの点をテストします。一貫したオフセットが表示される場合は、センサー自体に欠陥があると考える前に、アライメントとキャリブレーションを検査してください。

実稼働環境では、これらの手順を文書化すると、さまざまな技術者が同じプロセスに従うのに役立ち、インストール関連の問題を追跡しやすくなります。

USB 接続とオペレーティングシステムの互換性を確認する

タッチの精度は、コントローラーがホストシステムと通信する方法にも依存します。 XTM シリーズは USB 2.0 フルスピードインターフェイスを使用し、Windows、Android、および Linux との互換性が指定されています。

OEM プロジェクトの場合は、選択したコントローラーとホストデバイスが目的のオペレーティングシステムバージョンで連携して動作することを確認します。基本的な接続テストでは、デバイスが認識され、タッチ座標が正しく報告され、アプリケーションが必要なジェスチャに応答することを確認する必要があります。

サプライヤーは、インターフェースはドライバー不要ですが、キャリブレーションは必要であると説明しています。実際のセットアップ要件は、選択したハードウェアおよびソフトウェア環境、特に組み込みシステムまたはカスタマイズされたオペレーティングシステムイメージに対して検証する必要があります。

実際の受け入れテストには、繰り返しタップ、連続ドラッグ、2 本指でのズームと回転、同時タッチ入力が含まれる必要があります。設置後、およびアセンブリが最終エンクロージャに取り付けられた後にテストを実行します。これは、タッチフォイル単独ではなく、デバイス全体の構造によって引き起こされる問題を特定するのに役立ちます。

商用および公共設備の耐久性を評価

公共の環境にあるタッチデバイスは、頻繁な操作だけでは不十分です。また、指紋、定期的な清掃、偶発的な衝撃、湿気にさらされる可能性もあります。

XTM シリーズは、IP67 の防水保護と破壊行為や汚染に対する耐性を指定しています。これらの機能は、公共機器のタッチソリューションを評価する場合に関連しますが、プロジェクトチームは、完成品でこれらの機能に依存する前に、該当するテスト条件と保護範囲を確認する必要があります。

特に、タッチフォイルに記載されている保護レベルがデバイス全体に自動的に適用されると想定すべきではありません。筐体、継ぎ目、ケーブル出口、コントローラー、コネクター、設置方法は、組み立てられたシステムの耐水性や汚染物質に対する耐性に影響を与える可能性があります。

自動販売機や情報キオスクの場合は、実際の洗浄剤、使用頻度、液体への曝露、および予想される使用条件を考慮してください。代表的な条件下でテストされたプロトタイプは、選択した構造がアプリケーションの要件を満たしていることを確認するのに役立ちます。

製品統合をサポートするサプライヤーと協力する

タッチフォイルの選択は、多くの場合、大規模な機器開発プロジェクトの一部です。したがって、カスタマイズ、コントローラーの統合、製造の一貫性、および技術コミュニケーションをサポートするサプライヤーの能力は、センサーの仕様と同じくらい重要になる可能性があります。

深セングリーンタッチテクノロジー株式会社は、静電容量式および抵抗膜式タッチスクリーン、赤外線タッチフレーム、ナノタッチフォイル、タッチモニター、および統合タッチシステムを提供するタッチ製品の専門メーカーです。その製造能力には、クラス 1000 の無塵ラミネートワークショップ、複数の接着技術、および 5,000 平方メートルをカバーする標準的な生産ワークショップが含まれます。

同社はまた、20 人を超える技術エンジニア、年間 50 を超える新製品、および年間 10 を超える特許を報告しています。その品質と製品の認証には、CE、FCC、CB、RoHS などの製品認証に加え、ISO 9001 および ISO 14001 マネジメントシステム認証が含まれます。

XTM シリーズプロジェクトの場合、購入者はターゲットディスプレイサイズ、基板材質、アスペクト比、予想されるタッチジェスチャ、ホストオペレーティングシステム、および入手可能な場合は設置図を提供する必要があります。これらの詳細は、標準サイズが適切かどうか、またはカスタマイズと追加の検証が必要かどうかを判断するのに役立ちます。

タッチフォイルを完成させる前の実用的なチェックリスト

タッチフォイルの製造を承認する前に、次の点を確認してください。

タッチ要件: アプリケーションが 1 本指入力、マルチタッチジェスチャ、または複数のユーザーによる同時操作を必要とするかどうかを確認します。
ディスプレイの互換性: 対角サイズ、アスペクト比、アクティブ領域、センサーの位置を確認します。
基板と設置: 材料の適合性、表面処理、取り付け形状、および曲面の要件を確認します。
コントローラーとソフトウェア: USB 接続、オペレーティングシステムの認識、キャリブレーション、およびアプリケーションの動作をテストします。
光学性能: 透明度、反射、ぎらつき、およびオプションの表面処理の適合性を評価します。
環境条件: 洗浄方法、湿気への曝露、機械的保護、および筐体全体の要件を確認します。
生産検証: 量産を承認する前に、完成したアセンブリを現実的な動作条件でテストします。

構造化された評価は、メーカーがセンサーの仕様と完成したインタラクティブデバイスのパフォーマンスを区別するのに役立ちます。

結論

12 ポイント PCAP タッチフォイルを選択するには、同時タッチ入力を数えるだけでは不十分です。適切なソリューションは、意図したジェスチャ、ディスプレイの形状、基板、コントローラー、ソフトウェア、および動作環境に適合する必要があります。一貫した結果を得るには、インストールとシステムレベルのテストも同様に重要です。

インタラクティブタッチフォイル 10.1 ～ 32 インチ (XTM シリーズ)は、12 ポイント PCAP タッチ、0.2 mm 透明 PET フィルム、複数のディスプレイサイズ、および平面または曲面アプリケーション向けのカスタマイズオプションの組み合わせを提供します。要件を早期に定義し、完全なアセンブリを検証することで、OEM とシステムインテグレーターは、キオスク、自動販売機、デジタルサイネージ、インタラクティブテーブル、その他のタッチ対応機器について、より適切な情報に基づいた意思決定を行うことができます。

カスタマイズされたタッチインターフェイスが必要なプロジェクトについては、ShenZhen GreenTouch Technology Co.,Ltd.をご利用ください。利用可能なサイズ、基板の互換性、コントローラー構成、設置要件について相談できます。
