ファンレス産業用パネル PC: パッシブ冷却が信頼性の高い動作をどのようにサポートするか

産業用コンピューターは、ほこり、振動、限られた設置スペース、長時間の稼働環境で稼働することが多く、プロセッサーや画面サイズの選択よりもハードウェアの選択が複雑になります。生産工場では、制御コンピュータが複数のシフトを通じて機械の状態を表示する必要がある場合があります。自動化されたキャビネット内では、空気の流れが限られているため、熱管理が日常的な懸念事項になります。機器メーカーにとって、パネル PC の冷却設計は、メンテナンス計画、設置の柔軟性、および長期的な動作安定性に影響を与える可能性があります。

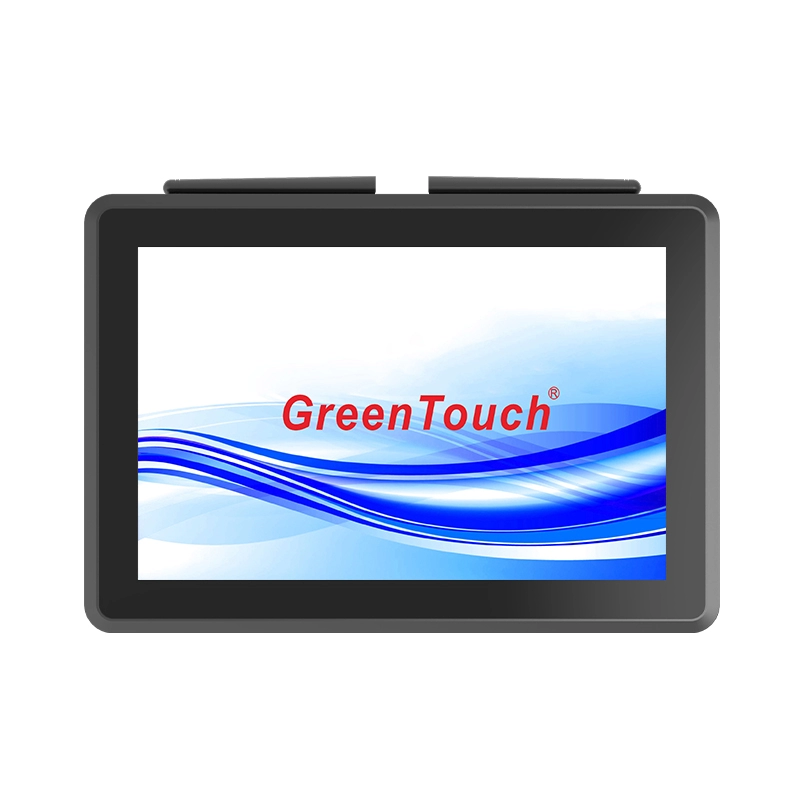

ファンレス産業用パネル PC は、これらの課題に対する実用的なアプローチを提供します。このタイプのコンピュータは、冷却ファンを排除し、熱を放散するために慎重に設計された筐体を使用することにより、可動コンポーネントの数を減らし、ファン関連のノイズを回避します。 GreenTouch のパネルマウント タッチ パネル PC 10.1 ～ 23.8 インチ (3D シリーズ)は、ファンレス構造とアルミニウム合金ハウジング、フィン付き熱放散、投影型静電容量式タッチ テクノロジーを組み合わせており、産業用制御および組み込みコンピューティング アプリケーションの候補となります。

産業用パネル PC におけるパッシブ冷却の仕組み

従来のアクティブ冷却システムは、ファンを使用して内部コンポーネントの中または周囲に空気を移動させます。この空気の流れは、プロセッサーやその他の電子部品から熱を逃がすのに役立ちますが、時間の経過とともに摩耗する可能性のある可動コンポーネントも発生させます。換気口の周囲にほこりが溜まる可能性があり、静かな作業スペースや密閉された機器ではファンの騒音が不快になる場合があります。

パッシブ冷却は異なるアプローチを採用します。ファンに依存する代わりに、熱は内部の熱経路を通ってエンクロージャに伝達され、周囲の空気が熱を運び去ります。この設計の有効性は、発熱、筐体の材質、表面積、周囲温度、デバイスの周囲の利用可能なスペースなどの要因によって異なります。

産業用パネル PC では、背面エンクロージャがこのプロセスで重要な役割を果たします。フィン付きの表面により熱放散に利用できる面積が増加し、強制的な空気の流れを発生させずにデバイスが熱を放出できるようになります。ただし、受動的冷却では熱は除去されません。エンクロージャとその周囲環境を通じて熱を管理します。適切な取り付けと十分なクリアランスが依然として重要です。

これは、機器設計者にとって、制御コンピューターの設置後ではなく、初期の機械レイアウト中に冷却を考慮する必要があることを意味します。パネル PC が他の熱を発生するコンポーネントに近づきすぎたり、換気の悪いコンパートメントに囲まれたりすると、適切な隙間をあけて設置されたパネル PC よりも厳しい熱条件に直面する可能性があります。

産業環境においてファンレス設計が重要な理由

ファンレス産業用コンピューターの主な利点は、単にノイズがないことだけではありません。その価値は、コンピュータが長期間にわたって一貫して動作する必要がある機器に組み込まれている場合に、より明確になります。

まず、冷却ファンを取り外すと、検査や交換が必要となる可能性のあるコンポーネントが不要になります。これにより、特にパネル PC が機械筐体内やアクセスが難しい場所に設置されている場合に、メンテナンス計画が簡素化されます。これは、コンピューター全体がメンテナンスフリーになるという意味ではありませんが、一般的な機械的摩耗ポイントが 1 つ除去されます。

第 2 に、ファンレス構造により、従来のファン冷却に必要な通気口の必要性を減らすことができます。適切に密閉されたエンクロージャと組み合わせると、ほこりやその他の汚染物質の侵入を制限できます。製造中に微粒子が生成される用途では、冷却設計と並行してエンクロージャの保護を評価する必要があります。

第三に、音響出力が低いことは、研究室、医療機器室、検査ステーション、および不必要な暗騒音が望ましくないその他の作業エリアで役立ちます。

GreenTouch 3D シリーズは、背面フィン付きの放熱設計を備えた完全密閉アルミニウム合金構造を採用しています。その統合構造は、ファンの騒音を回避しながら産業用途をサポートすることを目的としています。このエンクロージャは、埋め込み、壁掛け、またはデスクトップへの設置のための堅牢な取り付け構造も提供します。

アルミニウム合金ハウジングと熱管理

エンクロージャの設計は、産業用パネル PC の熱処理方法に直接影響します。アルミニウム合金は、比較的軽量でありながら、有用な機械的強度と熱伝導性を兼ね備えているため、産業機器で広く使用されています。

3D シリーズは、カスタム金型とダイカストプロセスを使用して製造されたアルミニウム合金のベゼルとリアカバーを備えています。この統合ハウジングは、製品の構造要件をサポートしながら、熱を放散できる表面を提供します。背面のフィンにより、利用可能な熱伝達領域が増加し、エンクロージャが熱管理システムのアクティブな部分になります。

機械的な統合は依然として重要です。パネル PC を機械に組み込む場合、周囲のパネルによりリアカバー周囲の通気が妨げられる場合があります。ケーブル、近くのコンポーネント、およびキャビネットの壁によっても、熱が逃げるためのスペースが減少する可能性があります。したがって、機器設計者は、設置を最終決定する前に、取り付け寸法とディスプレイの背後のスペースを検討する必要があります。

壁掛けまたはデスクトップのアプリケーションの場合、利用可能なスペースは埋め込み型の設置とは大幅に異なる場合があります。壁掛けブラケットまたはデスクトップ スタンドは、背面の冷却面を不必要に妨げずにデバイスをしっかりと支える必要があります。

ファンレス コンピューターを選択する場合は、サポートされる最大動作温度と設置環境内の実際の温度を区別することも重要です。パネル実装型タッチパネルPC 3Dシリーズは、 -20℃～70℃の広い動作温度範囲を規定しています。システム設計者は、選択した構成、設置条件、アプリケーションのワークロードが意図した環境に適していることを確認する必要があります。

プロセッサーとメモリーをワークロードに適合させる

ファンレス エンクロージャは、取り付けられたハードウェアから発生する熱を管理する必要があります。したがって、プロセッサーの選択は、アプリケーションの要件と熱計画に密接に関係しています。

GreenTouch 3D シリーズは、インテル® Core™ i3、i5、および i7 プロセッサーのオプションを提供します。構成が異なれば、単純なオペレーター インターフェイスから、より複雑なソフトウェアやデータ処理を伴うアプリケーションに至るまで、さまざまなレベルのコンピューティング需要をサポートできます。

主に機械のステータスを表示し、オペレータ入力を受け入れる産業用制御インターフェイスには、複数のアプリケーションを実行したり、検査データを処理したり、複数の接続されたデバイスと通信したりするシステムとは異なる要件がある場合があります。実際のワークロードに基づいてプロセッサを選択すると、ハードウェアが不必要に複雑になるのを避けることができます。

メモリとストレージは同じ方法で評価する必要があります。リストされている構成には、2 ～ 8 GB の RAM、32 GB ～ 256 GB の SSD 容量、500 GB ～ 1 TB の HDD オプションが含まれます。適切な組み合わせは、オペレーティング システム、アプリケーション ソフトウェア、ローカル データ ストレージ、および予想される将来のアップデートによって異なります。

たとえば、基本的なマシン インターフェイスは、生産情報をローカルに記録したり、複数のソフトウェア ツールを実行したりするシステムよりも、必要なメモリとストレージが少ない場合があります。 SSD は、応答性の高いシステム アクセスとコンパクトなストレージが優先される場合に役立ちますが、より大きなローカル ストレージ容量が必要な場合は HDD を考慮することもできます。最終的な構成は、利用可能な製品オプションとアプリケーションの要件に照らして確認する必要があります。

エンクロージャの保護と長期的な信頼性

冷却は産業用コンピューターの信頼性の一部にすぎません。ほこり、水への曝露、電気的干渉、機械的衝撃、および設置条件も、パネル PC のパフォーマンスに影響を与える可能性があります。

3D シリーズには、IP65 の前面保護および IK06 の衝撃保護が記載されています。これらの仕様はさまざまな懸念事項に対応しています。IP65 は該当する試験条件下での粉塵および噴流水に対する保護に関連しており、IK06 は規定レベルの機械的衝撃耐性を示しています。これらは、デバイス全体のすべての表面が環境への曝露に耐えられることを証明するものとして解釈されるべきではありません。

生産プロセスの近くに設置された機器の場合、前面保護と筐体全体の保護の区別が特に重要です。パネル PC の前面は清掃手順や時折飛沫にさらされる可能性があり、背面部分は保護されたキャビネット内に配置される場合があります。必要な保護レベルは、実際の設置状況に応じて評価する必要があります。

この製品には、EMC 干渉防止機能も記載されています。モーター、ドライブ、スイッチング装置、通信システムを含む産業環境では、電磁両立性が重要な考慮事項です。システムレベルのパフォーマンスは、適切な接地、ケーブル配線、電力品質、接続された機器の特性に依存するため、統合中にこれらの要素を検討する必要があります。

オプションの表面処理には、アンチグレア (AG)、反射防止 (AR)、指紋防止 (AF)、および抗菌処理が含まれます。これらのオプションは、作業環境と洗浄要件に応じて検討できます。それらの適合性は、標準として含まれていると想定するのではなく、特定の構成に対して確認する必要があります。

ファンレスパネル PC の恩恵を受けるアプリケーション

ファンレス パネル PC は、機器に一体化されたディスプレイとコンピュータが必要であるが、従来の冷却ハードウェアを設置する余地が限られている場合に役立ちます。

CNC 工作機械や専用機械では、パネル PC は、動作情報を表示し、互換性のある制御ソフトウェアと対話するためのオペレーター インターフェイスとして機能します。必要な画面サイズ、取り付け方法、通信インターフェースは機械の設計によって異なります。

自動化された生産ラインでは、パネル PC が検査ステーションまたはオペレーター ワークステーションに設置される場合があります。ファンレス構造はファン関連のメンテナンスを軽減するのに役立ち、アルミニウム製ハウジングは組み込みコンピューティング用のコンパクトな筐体を提供します。

スマートヘルスケア機器や研究室システムは、アプリケーションの洗浄、電気的安全性、規制要件に従って、静かな動作と密閉された前面から恩恵を受ける可能性があります。セルフサービスの発券機、小売チェックアウト システム、注文端末では、専用キャビネット内にディスプレイを設置できるため、機器の設計が簡素化されます。

3D シリーズは、投影型静電容量方式技術によるマルチタッチ操作をサポートし、10.1 ～ 23.8 インチの画面サイズを提供します。表示形式は16:10、4:3、5:4、16:9があり、機器メーカーはインターフェースや設置スペースに合わせて画面形式を選択できます。

インストールと接続に関する考慮事項

ファンレス パネル PC は、取り付け配置とケーブル アクセスを考慮して選択する必要があります。 3D シリーズは、埋め込み、壁掛け、デスクトップへの設置をサポートしています。背面 VESA 取り付けオプションには、構成に応じて 75 × 75 mm および 100 × 100 mm のパターンが含まれます。

下向きの背面接続は、ユニットを適切な位置に設置するときにケーブルを整理するのに役立ちます。利用可能なインターフェースには、HDMI、VGA、COM、LAN、USB、MIC、AUDIO、DC INが含まれます。この製品は、ギガビット イーサネットと内蔵 802.11b/g/n Wi-Fi も備えています。

機器メーカーは、注文する前に、正確なポート構成、取り付け寸法、電力要件、オペレーティング システム、およびディスプレイ出力オプションを確認する必要があります。特に浅いキャビネットでは、ケーブルの曲げ半径とサービスへのアクセスも考慮する必要があります。

特定の通信プロトコル、ソフトウェア環境、または外部周辺機器を必要とするシステムの場合、インストール前に互換性を確認することで、避けられない再設計作業を防ぐことができます。

適切な製造パートナーの選択

OEM 機器プロジェクトの場合、製品仕様は決定事項の一部にすぎません。製造の一貫性、構成サポート、品質管理、統合中のコミュニケーションもプロジェクトの実施に影響を与える可能性があります。

深セングリーンタッチテクノロジー株式会社は、タッチ モニター、タッチ オールインワン PC、静電容量式および抵抗膜式タッチ スクリーン、その他のインタラクティブ ディスプレイ ソリューションなどのタッチ製品を専門としています。同社は、該当する製品と構成に応じて、CE、FCC、CB、RoHS、UL、CCC、HDMI などの製品関連認証とともに、ISO 9001 品質マネジメント システム認証および ISO 14001 環境マネジメント システム認証を報告しています。

同社の製造リソースには、クラス 1000 の無塵ラミネート ワークショップ、複数の接着技術、および約 5,000 平方メートルの標準生産ワークショップが含まれます。同社はまた、20 人を超える技術エンジニアのチームと 50 を超える新製品の年間開発を報告しています。

産業顧客にとって、これらの機能は、サプライヤーを評価する際の有用な出発点となります。購入者は、プロジェクトに適用される特定の認証、製造要件、利用可能な構成、保証条件、および技術サポートを確認する必要があります。

パッシブ冷却を設計決定の一部にする

ファンレス産業用パネル PC は、ファン関連のメンテナンスと動作ノイズの削減に役立ちますが、信頼性の高い動作は可動コンポーネントの取り外し以上のものに依存します。熱設計、プロセッサの選択、エンクロージャの保護、取り付けスペース、作業負荷の計画はすべて連携して行う必要があります。

パネルマウント タッチ パネル PC 10.1 ～ 23.8 インチ (3D シリーズ) は、ファンレス アルミニウム合金エンクロージャ、背面フィン付き放熱、複数のプロセッサ オプション、投影型静電容量式マルチタッチ、および柔軟な取り付け構成を組み合わせています。これらの機能は、スペースとメンテナンスへのアクセスが重要となる産業機械、オートメーション ステーション、その他の統合コンピューティング アプリケーションについて評価する価値があります。

構成を選択する前に、動作環境、必要なインターフェイス、取り付け寸法、ソフトウェアのワークロード、および保護要件を確認してください。 OEM プロジェクトの場合、これらの詳細について GreenTouch と話し合うことは、選択したパネル PC が装置の実際の動作条件と一致するかどうかを確認するのに役立ちます。

製品情報と構成の詳細については、3D シリーズ タッチ パネル PC を調べて、利用可能な画面サイズ、ハードウェア オプション、および取り付け配置をアプリケーション要件と比較してください。
