20 ポイント PCAP タッチ フォイル: マルチユーザー インタラクティブ インターフェイスの計画

大型のインタラクティブ ディスプレイは、会議室、教室、小売環境、公共情報エリアでますます使用されています。ただし、画面が大きいだけでは、スムーズなインタラクティブ エクスペリエンスが保証されるわけではありません。複数の人が同じディスプレイ上で書き込み、情報の選択、オブジェクトの移動、またはデジタル コンテンツの操作を行う必要がある場合、タッチ システムはインターフェイスを使いにくくすることなく、複数の入力に正確に応答する必要があります。

ディスプレイ メーカーやシステム インテグレーターにとって、適切なタッチ テクノロジを選択するには、画面の寸法を確認するだけでは不十分です。サポートされているタッチポイントの数、応答時間、表面素材、コントローラーの接続、およびソフトウェアの互換性はすべて、最終結果に影響します。 20 点の投影型静電容量式タッチ ソリューションは、同時タッチ入力を必要とするアプリケーションに実用的な基盤を提供できます。

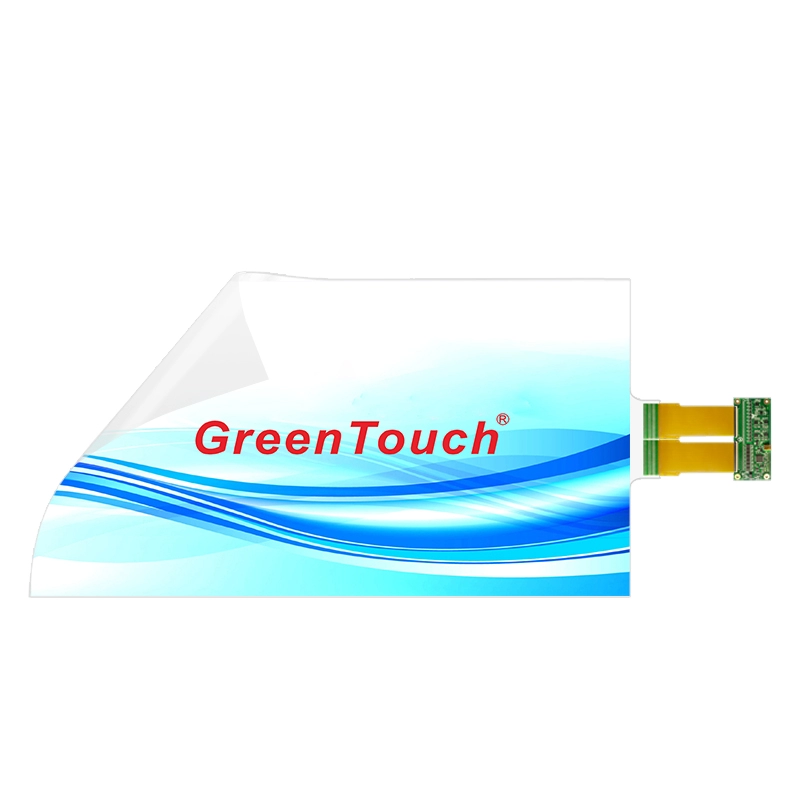

GreenTouch の Interactive Touch Foil 32 ～ 65 インチ (XTA シリーズ) は、このタイプの統合用に設計されています。 XTA シリーズは極薄の透明 PET フィルムを使用しており、20 ポイントの PCAP タッチをサポートしており、互換性のあるガラス、アクリル、およびポリカーボネートの表面に貼り付けることができます。これにより、メーカーは従来の可視タッチ フレームに依存することなく、表示構造にインタラクティブな機能を追加できるようになります。

インタラクティブ インターフェイスにとって 20 ポイント PCAP タッチが意味するもの

投影型静電容量 (PCAP) テクノロジーは、センサー グリッド周囲の電場の変化を通じてタッチを検出します。タッチフォイルでは、この感知構造は X 軸と Y 軸に沿って配置された導電パターンによって形成されます。コントローラーは信号を解釈し、検出されたタッチの位置を特定します。

20 点タッチ仕様は、製品の指定された動作条件下で最大 20 点の同時タッチ ポイントがサポートされていることを示します。この機能は、アプリケーションが 1 つまたは 2 つの接触のみを処理するのではなく、複数の指を一度に認識する必要がある場合に役立ちます。

たとえば、共同ホワイトボードを使用すると、複数の参加者が同時にオブジェクトを書き込んだり操作したりできる場合があります。インタラクティブな製品ディスプレイでは、訪問者がインターフェイスのさまざまなセクションを探索できる一方、公共情報端末では、ズーム、回転、コンテンツ領域間の移動などのタッチ ジェスチャをサポートできます。

ただし、最大タッチポイント数はシステムの一部にすぎません。アプリケーション ソフトウェアも同時入力を正しく認識し、処理する必要があります。導入前に、オペレーティング システム、コントローラー、ディスプレイ構成、インターフェイスの設計をすべて一緒にテストする必要があります。

大型ディスプレイ用のマルチユーザー インターフェイスの設計

大きなタッチスクリーンはコラボレーションのためのスペースを増やしますが、そのスペースが効果的に使用されるかどうかはソフトウェアのレイアウトによって決まります。

たとえば、会議室では、2 人の参加者が共有プレゼンテーションの別々の領域に注釈を付ける必要がある場合があります。インターフェイスによって全員が 1 つの小さな中央領域で作業することを強制される場合、ディスプレイの物理的なサイズによって実際的なメリットは限られてしまいます。代わりに、設計者は独立したアクションに十分な作業スペースを割り当て、重要なコントロールにアクセスしやすいようにする必要があります。

同じ原理が教育用ディスプレイにも当てはまります。教師と生徒は、方程式を書いたり、図を移動したり、画像を比較したり、学習教材を整理したりする必要がある場合があります。マルチタッチ インターフェイスでは、有用なジェスチャと偶発的な接触を区別し、アクションが認識されたときに明確な視覚的なフィードバックを提供する必要があります。

小売アプリケーションと商用アプリケーションでは優先順位が異なります。インタラクティブな店頭ではタッチ入力を使用して製品情報を探索できますが、デジタル広告ディスプレイではキャンペーンのコンテンツと製品の詳細の間のナビゲーションを提供できます。このような場合、インターフェイスは初めてのユーザーにとっても理解しやすく、一般的なジェスチャに一貫して応答する必要があります。

XTA シリーズ インタラクティブ タッチ フォイルを中心としたシステムを計画する場合は、ユーザーが実行する必要があるアクションを特定することから始めます。アプリケーションが多くの同時接触から本当に恩恵を受けるのか、それともより少ない数のタッチポイントで十分なのかを判断します。これは、実際の動作要件に従ってタッチ ハードウェアとソフトウェアを確実に選択するのに役立ちます。

タッチフォイルをガラスやその他の表面に適合させる

タッチ フォイルの利点の 1 つは、ディスプレイの周囲に従来のタッチ フレームを必要とする代わりに、透明な表面の背後にタッチ フォイルを統合できることです。

XTA シリーズは、厚さ約 0.2 mm の透明な PET フィルムを使用しており、互換性のあるガラス、アクリル、およびポリカーボネートの用途向けに設計されています。これは、デザイナーがタッチ機能を追加しながら、すっきりとした正面の外観を維持したいプロジェクトに適しています。

材料の選択はプロジェクトの早い段階で行う必要があります。ガラスは市販のディスプレイ パネルやインタラクティブ ウィンドウに適している場合がありますが、アクリルやポリカーボネートは、重量や製造要件が異なる特定の筐体設計や用途に適している場合があります。最終的な結果は、材料の厚さ、表面状態、構造、およびタッチ システムとの互換性によって異なります。

また、貼り付ける前に、設置面が清潔で平らで乾燥している必要があります。ほこり、指紋、閉じ込められた空気、不均一な接着は、仕上がりの外観に影響を与え、取り付けの一貫性を妨げる可能性があります。インテグレータは、製造に着手する前に、メーカーの取り付け手順に従い、実際の材料の組み合わせを評価する必要があります。

湾曲した設置ではさらに注意が必要です。 XTA シリーズは直線および曲面のアプリケーションをサポートしていますが、選択したサイズと基板の許容曲率と設置条件を確認する必要があります。平坦なガラス パネルで機能するデザインは、すべての曲面で同じように機能すると自動的に想定されるべきではありません。

応答時間とタッチ精度を理解する

タッチ応答は、複数の人が同じディスプレイを操作する場合に特に重要です。フィードバックが遅れると、手書きが指の動きから切り離されているように感じられたり、位置が一貫していないため、小さなコントロールの選択が困難になったりすることがあります。

XTA シリーズは、8 ミリ秒未満の応答時間を指定します。これはタッチ コンポーネントを評価する際の参考になりますが、システム全体のエンドツーエンドの遅延と混同しないでください。ディスプレイ、コンピューター、オペレーティング システム、グラフィックス処理、およびアプリケーション ソフトウェアはすべて、物理的な接触からその結果生じる視覚的反応までの時間に影響を与える可能性があります。

タッチ精度は、意図したインターフェイスのコンテキストで評価する必要があります。大きなナビゲーション ボタンは位置の小さな変動を許容しますが、描画ツール、詳細な図、および正確な選択タスクはより慎重な評価を必要とします。

テスト中、インテグレータはアクティブ領域全体でタッチ認識をチェックし、同時接触の動作を検証し、設置後もキャリブレーションが適切なままであることを確認する必要があります。テストには、基本的なタップのデモンストレーションだけに依存するのではなく、ユーザーが最も頻繁に実行するジェスチャを含める必要があります。

XTAシリーズは光透過率も93%以上と規定しています。これは、透明なタッチ レイヤーを通じてディスプレイの視認性を維持するという目標をサポートします。それにもかかわらず、完全なアセンブリの光学性能は、ディスプレイ、基板、接合プロセス、および周囲の照明条件によって異なります。

タッチコントローラーをホストシステムに接続する

マルチタッチ フォイルには、センサー信号を使用可能な入力に変換するコントローラーと互換性のあるホスト システムが必要です。この接続を正しく計画すると、回避可能な統合の問題を防ぐことができます。

XTA シリーズは、最大 480 Mbps の公称伝送速度を持つ USB 2.0 フルスピード インターフェイスを使用します。記載されているパッケージには、ワンタッチ フォイル、コントローラー 1 個、USB ケーブル 1 本が含まれています。製品ドキュメントには、Windows、Android、および Linux との互換性について説明されています。

インストールする前に、選択したホスト コンピュータが目的のオペレーティング システムとタッチ入力構成をサポートしていることを確認してください。特にシステムがカスタム ソフトウェア、組み込みハードウェア、または特殊なオペレーティング システム ビルドを使用している場合は、アプリケーション固有の要件も確認する必要があります。

キャリブレーションも重要なステップです。フレキシブル プリント基板 (FPC) をコントローラに接続し、コントローラをホストに接続した後、該当するセットアップ手順に従ってタッチ座標を校正します。表示されたタッチ位置がアクティブ領域全体の物理的な接触点に対応していることを確認します。

製品ドキュメントではドライバー不要の接続プロセスについて説明していますが、正確なセットアップ要件はホスト プラットフォームや構成によって異なる場合があります。フォイルを実稼働システムに統合する前に、該当する指示を確認してください。

ディスプレイのサイズと物理レイアウトの計画

適切なタッチフォイルのサイズは、ディスプレイの寸法、視聴距離、ユーザーの数、利用可能な設置スペースによって異なります。

XTA シリーズは、16:9 フォーマットを使用し、32、40、42、43、46、47、49、55、および 65 インチのサイズで利用できます。 32 インチのディスプレイは、コンパクトなインタラクティブ ステーションや小規模なコラボレーション エリアに適していますが、より大きなフォーマットでは、同時アクティビティやより複雑なインターフェイスのための追加のスペースを提供できます。

ただし、大きな画面を選択しても、自動的に使いやすさが向上するわけではありません。ユーザーが頻繁にディスプレイに手を伸ばす必要がある場合は、不必要な動きを最小限に抑えるようにインターフェイスを構成する必要があります。最も頻繁に使用されるコントロールは手の届く範囲に配置する必要があり、インタラクティブな要素は確実に選択できるように十分な大きさを維持する必要があります。

機械的寸法も注意深く確認する必要があります。タッチ フィルムは意図したアクティブ領域と位置合わせする必要があり、コントローラーと FPC はディスプレイ アセンブリ内に十分なスペースを必要とします。ケーブルの配線、保守のためのアクセス、および基板の固定方法を設計レビューに含める必要があります。

カスタマイズされた寸法、ロゴ、または設置サービスを伴うプロジェクトの場合は、エンクロージャとディスプレイの構造を最終決定する前に、利用可能なオプションをサプライヤーに確認してください。

耐久性と環境要件の管理

公共スペースに設置されたインタラクティブ ディスプレイは、管理された会議室で使用されるものとは異なる動作条件に直面します。頻繁な取り扱い、指紋、洗浄手順、および偶発的な接触にさらされる可能性があります。

XTA シリーズには、IP67 防水保護、耐破壊特性、耐汚染性が記載されています。これらの機能は、公共施設向けのタッチ ソリューションを評価する際に関連する可能性があります。ただし、タッチ コンポーネントの保護評価によって、ディスプレイまたは筐体全体の保護評価が自動的に確立されるわけではありません。最終アセンブリは、それ自体の構造と該当するテスト要件に従って評価する必要があります。

プロジェクトのニーズに応じて表面処理も選択できます。利用可能なカスタマイズ オプションには、アンチグレア (AG)、指紋防止 (AF)、および反射防止 (AR) 処理が含まれます。それぞれが異なる目的を果たすため、照明条件、清掃ルーチン、設置の視覚的要件を反映して選択する必要があります。

たとえば、強い周囲照明に面したインタラクティブ ディスプレイは、適切なグレア管理アプローチの恩恵を受ける可能性がありますが、頻繁に操作されるパブリック インターフェイスでは、指紋の視認性と清掃手順に細心の注意を払う必要がある可能性があります。選択した処理は、透明性、タッチ性能、完成したアセンブリの全体的な外観への影響を検証する必要があります。

統合プロジェクトのためのタッチフォイルサプライヤーの評価

マルチタッチ プロジェクトが成功するかどうかは、タッチ コンポーネントだけでなく、その背後にある製造および技術サポートにもかかっています。 OEM およびシステム インテグレーターにとって、有用な評価ポイントには、製品の一貫性、コントローラーの互換性、カスタマイズ機能、ドキュメント、設置に関する質問をサポートするサプライヤーの能力などが含まれます。

深セングリーンタッチテクノロジー株式会社は、静電容量式および抵抗膜式タッチ スクリーン、赤外線タッチ フレーム、タッチ モニター、インタラクティブ タッチ フォイル、タッチ オールインワン PC などのタッチ関連製品を製造しています。同社は、ISO 9001 品質マネジメントシステム認証および ISO 14001 環境マネジメントシステム認証を報告しています。リストされている製品関連の認証には、該当する製品に応じて CE、FCC、および RoHS が含まれます。

GreenTouch はまた、クラス 1000 のダストフリー ラミネート ワークショップ、複数の接合技術の経験、20 人を超える技術エンジニア、および 50 を超える新製品の年間開発についても報告しています。これらの製造および開発リソースは、カスタマイズされた寸法、表面処理、または統合サポートを必要とするプロジェクトのサプライヤーを評価するときに関連します。

設計を確認する前に、購入者は選択した箔サイズに関連する仕様を要求し、コントローラーとホストシステムの要件を確認し、対象の基板でのサンプルテストを手配する必要があります。実際の評価には、タッチ精度、多点操作、光学的外観、キャリブレーション、完全なアセンブリの機械的適合が含まれる必要があります。

20点タッチの実践

20 点 PCAP タッチは、大規模なインタラクティブ インターフェイスに有用な基盤を提供できますが、その実用的な価値はシステム全体がどのように設計されているかによって決まります。タッチポイントの数、ソフトウェアの動作、基板の互換性、応答特性、およびインストール品質はすべて、ユーザーエクスペリエンスに貢献します。

インタラクティブタッチ フォイル 32 ～ 65 インチ (XTA シリーズ) は、薄い透明 PET 構造、20 点タッチ サポート、8 ミリ秒未満の応答時間、およびガラス、アクリル、およびポリカーボネートとの互換性を兼ね備えています。利用可能なサイズとカスタマイズ オプションにより、インタラクティブ ウィンドウ、デジタル サイネージ、教育用ディスプレイ、および共同作業用インターフェイスを評価する価値があります。

機器メーカーやインテグレーターにとって、最も効果的な出発点は、意図するユーザー インタラクションを定義し、適切なディスプレイと基板を選択し、コントローラーとソフトウェアを一緒に検証することです。これらの手順は、タッチ仕様を実用的で保守可能な対話型システムに変えるのに役立ちます。

プロジェクト固有の要件については、利用可能なサイズ、カスタマイズ オプション、インストール方法、互換性に関する考慮事項について GreenTouch に問い合わせることができます。製造前にこれらの詳細を確認することは、選択した XTA シリーズ タッチ フォイルが物理的な設計および意図されたユーザー エクスペリエンスと一致していることを確認するのに役立ちます。
