オープン フレーム タッチ スクリーン モニター メーカーとしての GreenTouch: キオスクの統合、取り付け、EMC 準拠

インタラクティブ タッチ テクノロジーをカスタム セルフサービス端末、支払いキオスク、産業用機械のコンソールに統合するには、外部キャビネットにシームレスに収まるディスプレイ ハードウェアが必要です。確立されたオープン フレーム タッチ スクリーン モニター メーカーから調達することで 、システム設計者は、標準的な箱入りデスクトップ ディスプレイの機械的な妥協や美的制限を回避できます。オープンフレーム モニターは、組み込み設置用に特別に設計されており、ベアメタルのペリメーター シャーシ、多軸サイド取り付けフランジ、耐久性のある前面シーリング オプションを備えています。 GreenTouch のような経験豊富なメーカーと提携することで、機器製造業者は、要求の厳しい公共施設や産業施設全体で、正確な寸法調整、優れた侵入保護、信頼性の高い電磁適合性を確実に達成できます。

オープンフレーム アーキテクチャがカスタム キオスク エンクロージャに適合する理由

カスタムのセルフサービス キオスクと産業用エンクロージャは、特注の板金カットアウト、カスタマイズされたブランドのファサード、およびタイトな内部深さのエンベロープを備えています。標準的なデスクトップ モニターには、かさばるプラスチック ベゼル、固定スタンド、扱いにくいケーブル出口があり、キャビネット内部の組み立てが複雑になります。オープンフレーム アーキテクチャにより、キャビネット ファサードの背面に直接取り付けられる、合理化されたベアメタル エンクロージャが提供されます。このフラッシュ統合により、チケット プリンター、カード リーダー、請求書受領機、および組み込みホスト コンピューターの内部キャビネット容積を最大化しながら、モダンでシームレスな前面外観が作成されます。

さらに、オープンフレーム構造により端末の総重量が最小限に抑えられ、フィールドサービスが簡素化されます。モニターは外部のデスクトップ ブラケットに依存するのではなく、内部の構造レールに取り付けられるため、機械的応力がキオスク フレーム全体に均等に分散されます。剛性の高い冷間圧延スチールまたはアルミニウムのシャーシは、内部の LCD パネルとタイミング コントローラーを機械的なねじれ、キャビネットのねじれ、輸送時の振動から保護します。

アクティブなディスプレイのメンテナンスが必要な場合、技術者はキオスクの正面全体を分解することなく、背面からユニットにアクセスできます。この保守性により、グローバルに分散されたキオスク導入におけるシステムのダウンタイムと運用サポートのオーバーヘッドが軽減されます。

オープンフレームの機構をキオスクのカットアウトに一致させる

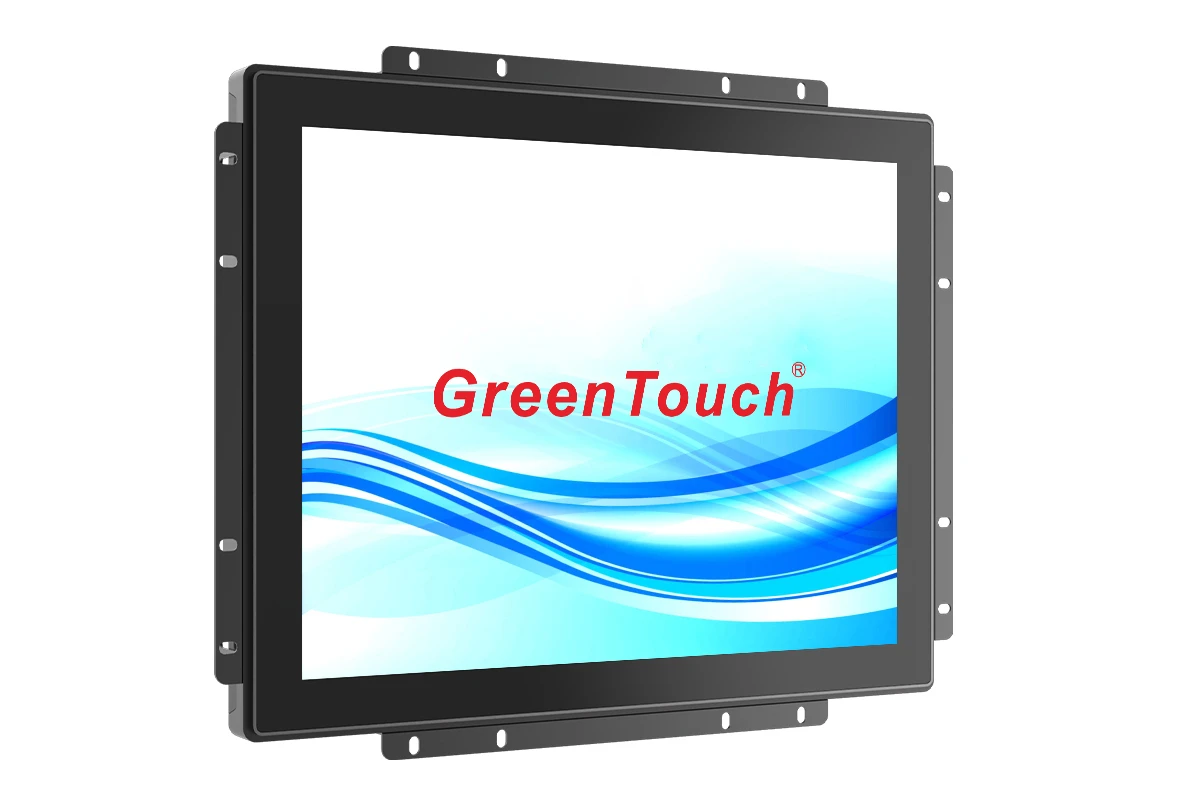

サイドマウント フランジと調整可能なブラケットの位置

完璧な機械式キオスク タッチ スクリーンの統合は、汎用性の高い取り付けハードウェアに依存しています。GreenTouch オープンフレーム モニターには、スロット付き取り付け開口部を備えた調整可能な L 字型サイド ブラケットが組み込まれています。これらのブラケットはモニター シャーシの周囲に沿って固定され、内部のキオスク構造リブまたはスタッドに直接ボルトで固定されます。

これらのスロット付きチャネルにより、水平、垂直、深さの寸法を多軸で調整できます。組立技術者は、モニターの位置を微調整して、アクティブ タッチ ガラスをキャビネットの開口部と面一に揃えることができます。ミリ単位で調整できます。これにより、見苦しい隙間、位置ずれした境界線、不規則なベゼルのマージンが排除されます。

この機械的な柔軟性により、1.5 mm ～ 3.0 mm のさまざまなキャビネット シート メタルの厚さにわたって、機械的な結合や歪みが生じることなく、一貫した前面の位置合わせが保証されます。後部のクランプ バーは均一な前方圧力を加え、ディスプレイを所定の位置にしっかりと固定します。

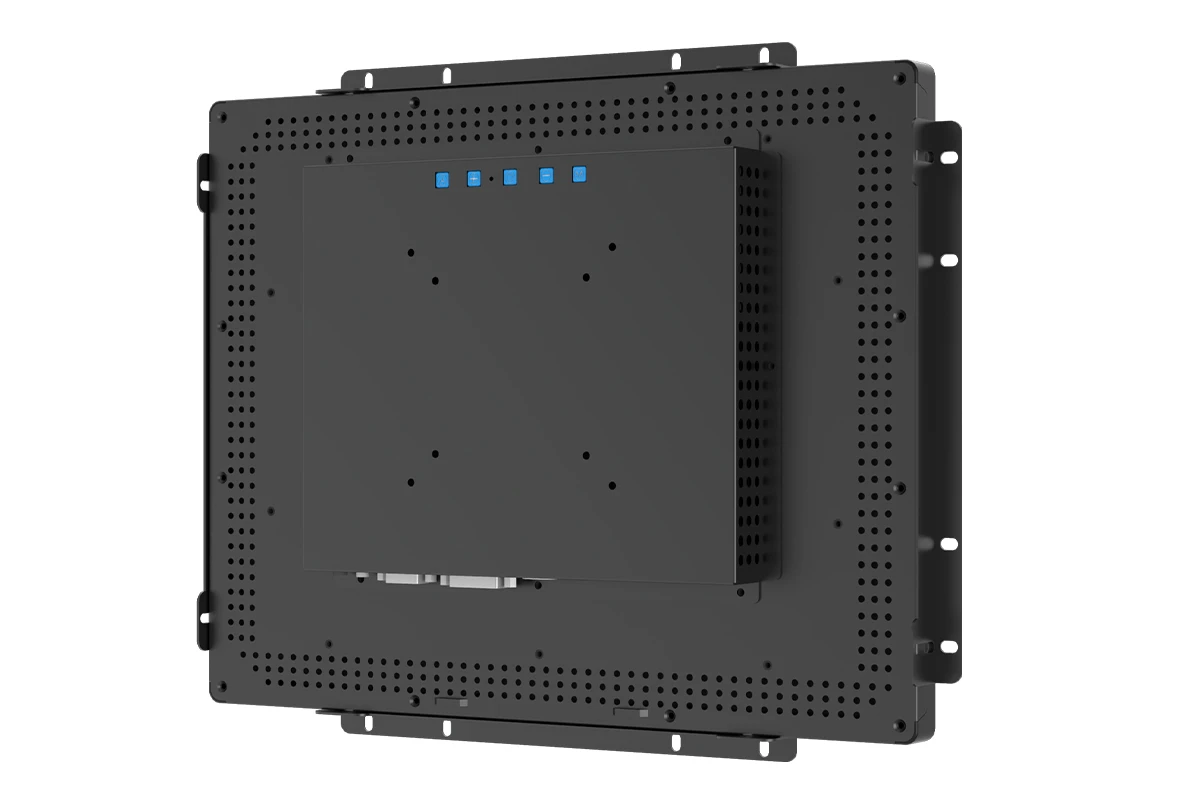

サブシャーシの剛性を高める背面 VESA アーキテクチャ

オープンフレーム ディスプレイには、周囲サイド フランジに加えて、標準化された背面の VESA 準拠のデュアル ホール マトリックス (75x75 mm および 100x100 mm) が組み込まれています。これらの取り付けポイントにより、システム インテグレーターは二次サポート ブラケット、内部関節アーム、またはコンパクト コンピューティング モジュールをディスプレイ シャーシに直接固定し、前面タッチ ガラスをキャビネットの振動から隔離できます。

挑戦的な照明のための光学処理の統合

セルフサービス キオスクは、日光が当たる小売店のコンコース、交通ハブ、屋外の発券ブースなど、周囲光が強い環境で動作することがよくあります。むき出しのガラス表面は頭上のスポットライトや周囲のまぶしさを反射し、ディスプレイのコントラストを損ない、ユーザーをイライラさせます。 GreenTouch は、化学エッチングされたアンチグレア (AG) 表面拡散や多層反射防止 (AR) マグネトロン スパッタリングなどの特殊な光学処理を提供します。

視覚的なコントラストを最大限に高める必要がある場合、直接光学接着により、タッチ センサーと LCD パネルの間の内部空隙を光学透明樹脂で満たします。オプティカルボンディングにより内部反射が排除され、視覚的なコントラストが最大 400% 向上し、変動する湿気の多い環境での内部結露が防止されます。

AR スパッタリングと屈折率が一致した光学透明樹脂を組み合わせることで、光透過率が 90% 以上向上し、鮮明なテキスト、鮮明なユーザー インターフェイス グラフィックス、および強い周囲光の下でも鮮明な読みやすさを保証します。

EMC 準拠のためのエンジニアの接地とケーブル経路

セルフサービス キオスクは、高密度の電子サブアセンブリを密閉された金属製の筐体に詰め込みます。電源、サーマル プリンタ、請求書受領装置、およびセルラー モデムは電磁ノイズを発生し、タッチ デジタイザ回路に放射する可能性があります。シールドされていないケーブルや不適切な接地は、不安定なカーソル ジャンプ、ファントム タッチ、またはタッチ コントローラーの完全なロックアップを引き起こす可能性があります。

GreenTouch オープンフレーム モニターには、統合されたスター接地スタッド、多導体シールド内部ケーブル、およびフェライト チョークが組み込まれています。導電性銅テープを使用して、シャーシの内部コンポーネントを外部の金属フレームに直接接着し、敏感な容量性コントローラーをシールドする効果的なファラデー ケージを作成します。

この回路は、ユーザーの静電気スパークによる内部電子機器の損傷を防止し、最大 8 kV の接触放電および 15 kV の空中放電までの EN 61000-4-2 レベル 4 の静電気放電 (ESD) 規格を容易に満たします。

熱放散と内部対流の検証

キオスクの密閉型キャビネットには、熱に関する重大な問題があります。高輝度バックライト、電源、ホストプロセッサは熱を発生し、密閉された筐体内に蓄積します。公開されたケーススタディでは、高周囲環境での商用キオスクの導入がファンレス対流チャネルの恩恵を受けることが確認されています。厚手のアルミニウム製背面カバーは受動的ヒートシンクとして機能し、敏感なディスプレイ コンポーネントから熱を伝導します。

実際のキオスク板金を使用してプロトタイプを検証する

エンジニアリング チームは、量産に着手する前に、物理的なパイロット プロトタイプを通じて CAD モデルを評価します。プロトタイプのオープンフレーム モニターを実際のキオスク シャーシに取り付けて、量産を開始する前にブラケットのフィット感、ケーブル配線のクリアランス、熱エアフロー、タッチの応答性を検証します。

オープンフレームタッチスクリーンモニターに関するよくある質問

キオスクの設計者と機器製造者は、オープンフレーム モニターの統合中にこれらの実践的な技術的疑問を定期的に評価します。

オープンフレーム モニターはどのようにして前面の侵入密閉を維持しますか?

オープンフレーム モニターは、モニター フランジと背面キャビネットの切り欠きの間に圧縮された周囲のシリコン ガスケットを使用し、ほこりや液体の流出に対する IP65 の前面侵入保護を実現する防水バリアを形成します。

オープンフレーム モニターを縦向きに垂直に取り付けることはできますか?

はい。産業用オープンフレーム モニターは水平方向と垂直方向の両方をサポートしており、どちらの構成でも均一な色とコントラストを維持する広視野角 IPS パネル (178°/178°) を備えています。

産業用オープンフレーム モニターではどのようなビデオ インターフェイスが一般的ですか?

標準構成には、最新のデジタル コントローラやレガシー コンピューティング システムに対応する HDMI、DisplayPort、およびアナログ VGA ポートが含まれています。

GreenTouch を使用してキオスクのデザインを調整する

完璧なキオスク ハードウェア プログラムを実行するには、筐体の板金、光学処理、および電子接地を調和させる必要があります。 GreenTouch は、カスタム ブラケットの設計からクリーンルームでの光学接着に至るまで、包括的な OEM および ODM サポートを提供します。システム インテグレーターとキオスク メーカーは、 エンジニアリング レビューとプロトタイプのサンプリングのために、https://www.greentouch.com.cn/にプロジェクト仕様を直接提出するよう招待されています。
