産業用 LCD モニターのオートメーションに関するサプライヤーの基準: GreenTouch に適合するインターフェイス、取り付け、および環境

産業オートメーションは、組立ラインの監視、ロボット ワークステーションの制御、監視制御およびデータ収集 (SCADA) システムの管理を行うために、インタラクティブなビジュアル ディスプレイに依存しています。産業用 LCD モニターのサプライヤーから調達するに は、ハードウェアの回復力、インターフェースの汎用性、機械的な取り付けの柔軟性、および長期的な供給継続性を評価する必要があります。標準的な商用オフィスモニターは、空気中のオイルミスト、化学物質の洗浄、機械的振動、および電気ノイズがコンポーネントの故障を引き起こす工場環境ではすぐに故障します。オートメーション エンジニアは、信頼できる 24 時間 365 日のパフォーマンスを提供するディスプレイ ハードウェアを選択するための明確な技術基準を確立する必要があります。

最初に特定の自動化環境を特定する

自動化ディスプレイの統合を成功させるには、動作環境を徹底的に評価することから始まります。産業オートメーション ターミナルは、クリーンな医薬品包装スイートから重金属スタンピング施設に至るまで、さまざまな物理環境で動作します。環境仕様を確立するには、動作温度範囲、湿度レベル、化学物質への曝露プロファイル、および物理的影響のリスクを分析する必要があります。

工業用グレードの LCD モニタは、-20°C ～ 70°C の動作温度範囲と最大 90% の結露しない相対湿度をサポートします。屋外または空調されていない工場のフロアでは、幅広い温度に対応した LCD パネルにより、氷点下での液晶の応答の鈍化を防ぎ、極度の熱下でのディスプレイのクリア効果を回避します。内部コンポーネントの強固な固定により、機械の継続的な振動によるコネクタの緩みを防ぎます。

IP65 等級のフロントパネルの侵入保護により、日常の洗浄中に水しぶき、切削液、浮遊粉塵がモニターの筐体に侵入するのを防ぎます。 IK08 耐衝撃性を達成する化学的に強化されたフロント カバー ガラスは、工具の落下や機械的衝撃から保護します。また、化学的にエッチングされたアンチグレア表面は、工業用洗浄剤に繰り返しさらされても光学的な透明性を維持します。

産業用ワークフロー向けのタッチ フィジックスを選択

最新の HMI 向けの投影型静電容量式マルチタッチ

タッチデジタイザーテクノロジーをオペレーターのワークフロー要件に適合させることは、工場の生産性にとって不可欠です。投影型静電容量 (PCAP) センシングは、最新のマルチタッチ HMI の標準的な選択肢であり、スムーズなジェスチャ コントロール、光学的な明瞭さ、および清掃を簡素化するフラットフロント ガラスの統合を提供します。

高度な PCAP コントローラーは、オペレーターの意図的な接触と表面の液体の液滴を区別する動的なファームウェアしきい値調整を備えています。相互容量電極グリッドは最大 10 個の同時タッチ ポイントを追跡し、画面が水や軽油の膜で覆われている場合でも座標精度を維持します。

厚手の手袋をしたワークステーション向けの 5 線式抵抗センシング

オペレーターが厚手の絶縁革手袋やゴム製の化学ミトンを着用したり、非導電性ツールを使用したりするワークステーションでは、5 線式抵抗膜タッチ スクリーンが一貫した作動の信頼性を提供します。抵抗センシングは純粋に機械的圧力に依存しているため、空気中の導電性粉塵、グリース膜、または表面の液体の水たまりの影響を受けずに動作します。 5 線抵抗構造では、すべての電気励起電圧ネットワークが硬質ガラス ベース上に永続的に存在し、柔軟な上部膜は厳密に受動的電圧センサーとして機能し、要求の厳しい産業用途での 3,500 万回以上のタッチに耐えます。

ディスプレイの輝度と光学処理を検証する

工場の照明環境には、視覚的に重大な課題があります。頭上の高天井のメタルハライド照明、明るい LED スポットライト、工場の天窓からの太陽光により、ディスプレイのコントラストが失われ、まぶしい表面のぎらつきが生じます。産業用オートメーションタッチモニターには、400 ～ 1,000 ニット以上の高輝度 LED バックライトと、鏡面反射を拡散する化学エッチングされたアンチグレア (AG) 表面処理が必要です。

カバーガラスと LCD パネル間の直接光学接着により、内部のエアギャップが永久に排除されます。オプティカルボンディングは内部光の反射を排除し、調整されていない植物の内部結露を防ぎ、視覚的なコントラスト比を高めて鮮明なグラフィックレンダリングを実現します。産業用 LED バックライトには、連続 50,000 時間を超える動作半減期 (L70) を保証するソリッドステート熱管理が組み込まれています。

この長寿命により、5 ～ 7 年間の 24 時間 365 日の中断のないサービスにわたって画面の輝度が安定した状態を維持できます。パルス幅変調 (PWM) バックライト調光回路は、100% から 10% 以下まで幅広い輝度調整を可能にし、すべての輝度設定にわたって正確な演色性を維持しながら、夜間のプラント勤務中のオペレータの目の疲労を防ぎます。

インターフェース接続と電源アーキテクチャの標準化

産業用ディスプレイは、最新の産業用 PC から従来のプログラマブル ロジック コントローラー (PLC) まで、さまざまなコンピューティング ハードウェアとインターフェイスします。工場の表示インターフェースを標準化することで、設置とスペアパーツの在庫が簡素化されます。ビデオ入力には、従来のアナログ VGA ポートに加えて、最新のデジタル HDMI および DisplayPort 接続が含まれています。タッチ座標テレメトリは主にユニバーサル ドライバレス USB 2.0 HID プロトコルに依存し、レガシー産業用オペレーティング システム用の RS-232 シリアル ポートによって補完されます。

産業用電力バスは、重機による電圧降下、スイッチング サージ、過渡誘導スパイクの影響を受けることがよくあります。広範囲の電圧 DC 電源入力 (9V ～ 36V DC など) と統合された過電圧、逆極性、および過渡サージ抑制機能を備えたモニターを指定すると、中断のない連続動作が確保され、敏感なタイミング コントローラーを産業用ライン ノイズから隔離できます。

機械的取り付けとキャビネットの密閉性を評価する

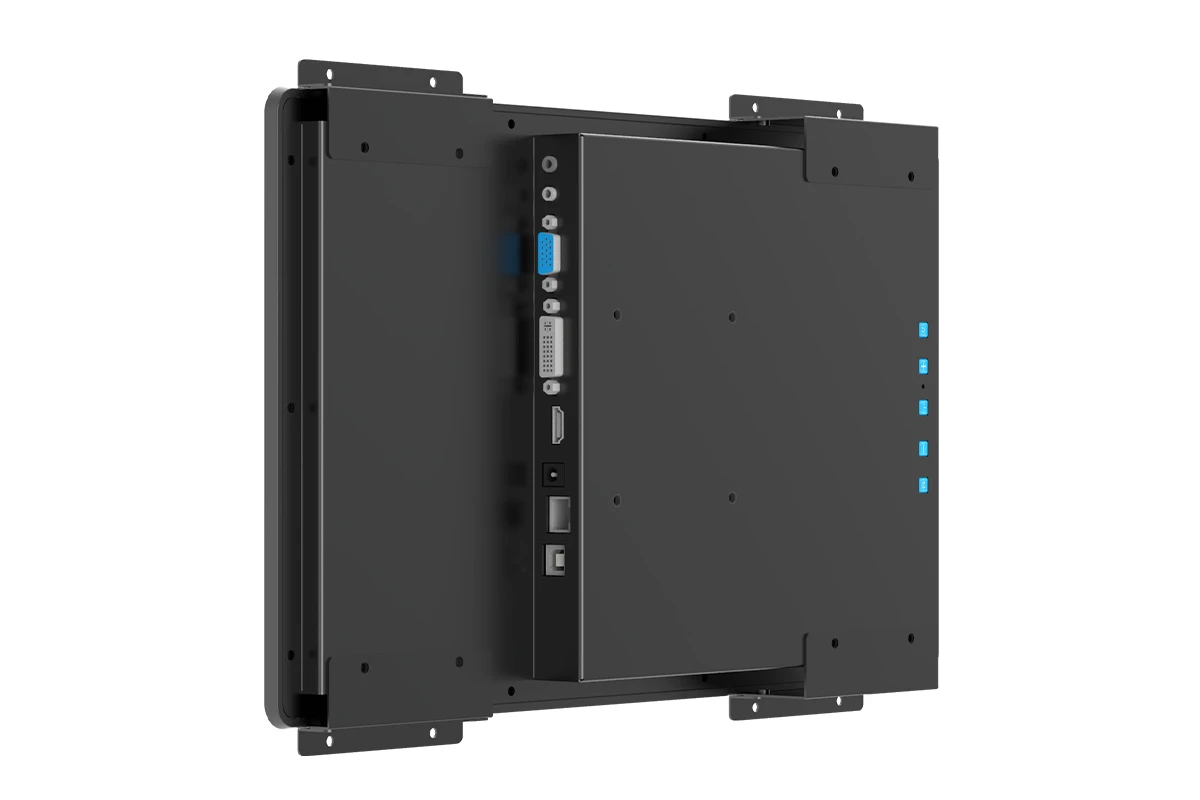

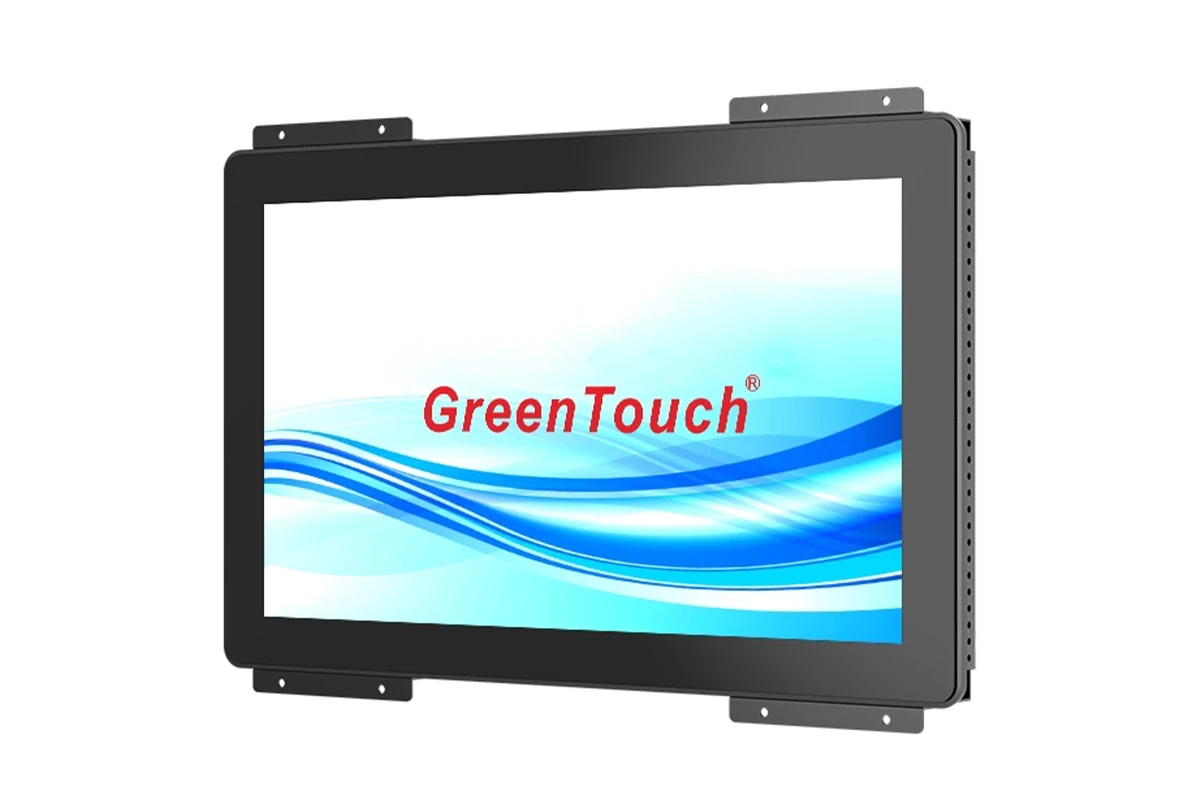

産業用モニターの取り付けアーキテクチャは、自動化された機械のコンソール、スイング アーム、制御キャビネット全体に適応可能な物理的取り付けを提供します。パネル取り付け設計では、モニターのフロント ベゼルをキャビネットのカットアウトにしっかりと押し付ける頑丈な背面クランプ ブラケットを利用し、独立気泡シリコン ガスケットを圧縮して前面 IP65 の防塵および防水シールを実現します。オープンフレーム シャーシには、カスタム エンクロージャのカットアウトの後ろに固定する周囲サイド ブラケットが組み込まれており、シームレスなフラッシュ フロントの外観美学を生み出しています。

標準化された背面 VESA 取り付け穴 (75x75 mm および 100x100 mm) により、関節式オペレータ スイング アーム、デスクトップ台座、機器ラックに直接取り付けることができます。剛性の高いアルミニウムまたは亜鉛メッキ鋼板のシャーシは、敏感なディスプレイ コンポーネントをキャビネットの機械的なたわみから隔離します。

高張力鋼製の取り付けスタッドにより、周囲の熱膨張サイクルにもかかわらず、エラストマーシールが継続的な水密性を維持します。耐久性の高いパネル取り付けクランプには、ガスケットの圧縮を一定に維持する皿ばねワッシャーが組み込まれており、周囲温度が急激に変化しても前面 IP65 シールの防水性が確保されます。

品質基準と工場の継続性を監査する

自動化プログラムには、複数年にわたるハードウェアの可用性と厳格なリビジョン管理が必要です。GreenTouch は深センの精密製造工場内で、 ISO 9001 と ISO 14001 の二重の品質フレームワークを実施しています。産業グレードの LCD パネルは、連続動作時間 50,000 時間の定格を持つバックライト LED と組み合わされており、長期的な供給安定性を確保します。

厳格な設計変更指示 (ECO) プロトコルにより、交換用モニターが複数年にわたる自動化導入全体にわたって同一のカットアウト、取り付けパターン、コネクタのピン配置を維持することが保証されます。入荷した未加工コンポーネントのスクリーニングと 24 時間のバーンイン サイクルにより、最終出荷前に初期コンポーネントの故障が確実に排除されます。

産業用 LCD モニターの調達に関するよくある質問

オートメーション システム インテグレーターと機器設計者は、これらの中核となる調達要素を定期的に評価します。

産業用オートメーションモニターにはどの温度範囲が必要ですか?

産業グレードのモニターは、-20°C ～ 70°C の動作温度範囲を必要とし、無条件の製造施設で鮮明な光学応答を維持し、液晶の黒化を防ぎます。

ファンレスアーキテクチャは産業用モニターの信頼性をどのように強化しますか?

ファンレス設計は伝導冷却アルミニウムシャーシを利用して内部熱を静かに放散します。冷却ファンを排除することで、空中に浮遊する金属粉塵、オイルミスト、繊維がエンクロージャ内に侵入するのを防ぎ、MTBF を大幅に向上させます。

タッチ コントローラーは厚手の工業用作業手袋に合わせて調整できますか?

はい。産業用 PCAP コントローラーは、ファームウェアのベースラインしきい値調整を備えており、厚さ 3 mm または 5 mm までの厚手の軍手を通して誤ったトリガーを発生させることなくスムーズな作動をサポートします。

GreenTouch を使用した自動化表示基準の確認

産業用ディスプレイの選択を最適化するには、オートメーション エンジニアとディスプレイの専門家が早期に協力する必要があります。取り付け形状、インターフェース接続、光学処理、および環境シーリングを調和させることにより、信頼性の高い工場現場での動作が保証されます。オートメーション機械製造業者、プラント エンジニア、システム インテグレーターは、詳細な評価のためにhttps://www.greentouch.com.cn/で技術仕様を直接共有するよう招待されています 。当社のエンジニアリング チームは、包括的なカスタマイズ サポート、検証済みの環境テスト、産業用プログラムの信頼できる長期供給継続を提供します。
