小型抵抗膜式タッチスクリーンの解像度 4096×4096: その意味

Oct 13 ソース: インテリジェントブラウズ:1

産業用端末、ハンドヘルド診断装置、またはコンパクトなコントロールパネル用のタッチスクリーンを選択するとき、多くの場合、エンジニアが最初に注目する仕様の 1 つは解像度です。 4096 × 4096 の解像度で宣伝されている画面は、非常に詳細な表示を提供しているように見えるかもしれませんが、この数字は抵抗膜タッチ技術の文脈で理解する必要があります。ディスプレイの解像度、タッチ位置の精度、画面サイズ、および動作環境はすべて、実際のアプリケーションでのタッチパネルのパフォーマンスに影響します。

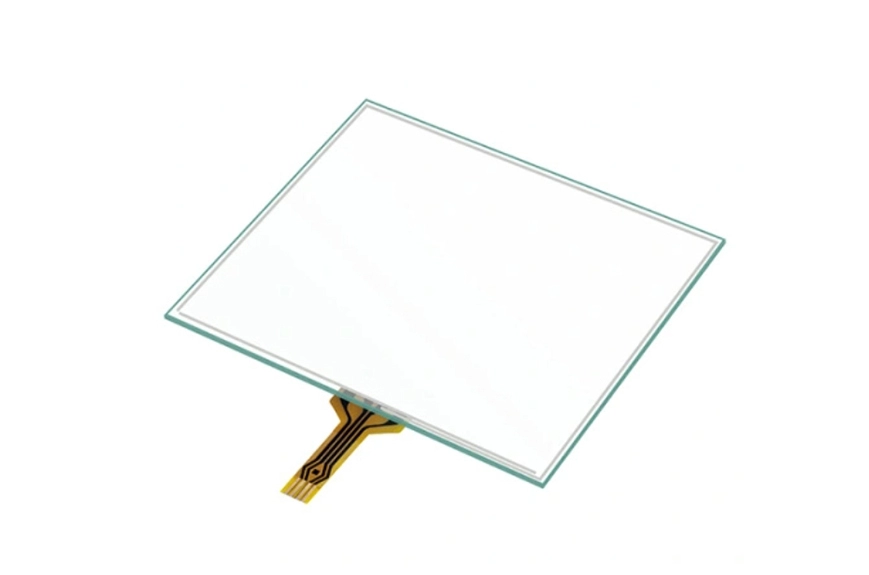

抵抗膜タッチスクリーン 2.7 ～ 10.1 インチ (4 ワイヤ)を評価する機器設計者にとって、これらの違いを理解すると、仕様の不一致を防ぎ、目的のハードウェアに適合するパネルを選択しやすくなります。解像度の仕様は、タッチ反応、表面の耐久性、電気的適合性、耐環境性と並んで、決定事項の一部となります。

4096 × 4096 の解像度とは実際には何を意味しますか?

4096 × 4096 の解像度は、各軸に沿った 4096 個の位置の座標範囲を表します。タッチ入力のコンテキストでは、報告されたタッチ位置範囲内で利用可能な識別可能な座標値の数を示します。理論上の座標グリッドには、1,600 万以上の可能な XY の組み合わせが含まれています。

ただし、これは物理的なタッチスクリーンがすべての条件下で隣接するすべての座標を正確に区別できることを自動的に意味するわけではありません。実際のパフォーマンスは、タッチコントローラー、アナログ - デジタル変換、パネル構造、キャリブレーション特性、信号処理、および機械的設置によって異なります。

タッチ解像度とディスプレイ解像度を区別することも重要です。ディスプレイ解像度は、画像とテキストのレンダリングに使用されるピクセル数を指します。タッチ解像度は、人がパネルを押す場所を識別するために使用される座標の粒度を表します。抵抗膜式タッチパネルは、ネイティブピクセル解像度が異なるディスプレイと組み合わせているときに、4096 × 4096 の座標範囲を報告する場合があります。

機器メーカーにとって実際的な問題は、単に座標番号がどれだけ大きく見えるかということではありません。それは、完成したデバイスの使用可能な領域全体にわたって、タッチスクリーンが意図した入力位置を一貫して識別できるかどうかです。

小さな画面で座標解像度が重要な理由

大型のインタラクティブディスプレイでは、通常、ユーザーはコントロールを選択する余地がより多くなります。コンパクトなタッチスクリーンでは、わずかな位置誤差でもユーザーエクスペリエンスに影響を与える可能性があります。ボタン、テンキー、メニュー項目、パラメータフィールドは、多くの場合、限られたスペース内に収まる必要があります。

報告される高い座標解像度により、タッチ位置のきめの細かいデジタル表現が提供されます。適切なコントローラーのパフォーマンスと適切なシステム統合を組み合わせると、コンパクトなインターフェイスに対するより正確な入力マッピングをサポートできます。

たとえば、ハンドヘルド産業用端末では、4.3 インチのパネルを使用して在庫数量を入力したり、機器のステータスを確認したりできます。携帯型診断装置は 6 インチの画面を使用して測定設定を選択することができますが、小型のコントロールパネルでは限られたインターフェイス内にいくつかの操作機能を配置することができます。

これらのアプリケーションでは、エンジニアは解像度の数値だけに依存するのではなく、アクティブ領域全体にわたる座標の一貫性を評価する必要があります。角付近、端に沿って、小さなインターフェイスコントロールの周囲に触れると、中央のテストポイントでは特定できない問題が明らかになる可能性があります。

GreenTouch の4線抵抗膜式タッチスクリーン製品群は、2.7 インチから 10.1 インチまでの画面サイズをカバーしており、スペース、入力の信頼性、統合要件を合わせて考慮する必要があるコンパクトな機器に適しています。

4 線式抵抗膜タッチ技術の仕組み

4 線式抵抗膜タッチスクリーンは通常、小さなギャップで分離された 2 つの導電層を使用します。ユーザーが表面を押すと、タッチ位置でレイヤーが接触します。コントローラーは、結果として生じる電気信号を測定して、X 座標と Y 座標を決定します。

この物理的圧力の動作原理が、抵抗膜式タッチスクリーンが産業用途や組み込み用途で有用であり続ける理由の 1 つです。パネルとコントローラーの設計に応じて、指、手袋をはめた指、または適切なスタイラスに反応できます。電界の変化の検出に依存するタッチ技術とは異なり、抵抗パネルは導電層間の圧力による接触を記録します。

パネルの構造は、その電気特性、表面の感触、光学性能、耐久性に影響を与えます。 GreenTouch は、小型 4 線式製品群に対して 2 つの可能な構造を指定しています。それは、ITO フィルムと ITO ガラス、および ITO フィルムと ITO フィルムです。適切な構造は、意図する設計と、必要な剛性、柔軟性、統合制約のバランスによって異なります。

製品の全体の厚さは約 2.3 mm です。コンパクトな端末や組み込み制御機器の場合、比較的スリムなパネルは、エンジニアがエンクロージャ内の利用可能なスペースを管理するのに役立ちます。それにもかかわらず、完全なアセンブリの厚さには、ディスプレイ、接着層、コントローラー、取り付けハードウェア、およびその他のコンポーネントも考慮する必要があります。

解像度はタッチ精度の一部にすぎません

4096 × 4096 の座標範囲を持つタッチスクリーンは、その数値だけで評価すべきではありません。他にもいくつかの要因がタッチ入力の品質に影響します。

まず、コントローラーの性能によって、パネルからの電気信号がどのように座標に変換されるかが決まります。安定したコントローラーと適切な信号処理により、通常の動作条件下で一貫した入力を維持できます。

次に、パネルの機械的設置が重要です。不均一な圧力、エンクロージャの変形、不適切な取り付け、またはエッジ周囲の過度の応力は、タッチ動作に影響を与える可能性があります。適切に設計されたエンクロージャは、アクティブ領域に意図しない負荷をかけずにパネルをサポートする必要があります。

第三に、キャリブレーションと座標マッピングはホストシステムの要件と一致する必要があります。 GreenTouch は、自社の 4 線式製品について、軽いタッチ、ドリフトなし、校正なしを提供すると説明しています。量産設計の場合、エンジニアはこれらの仕様の意図する意味をサプライヤーに確認し、実際のコントローラー、オペレーティングシステム、およびアプリケーションソフトウェアを使用して動作を検証する必要があります。システムレベルのテストは、特にタッチスクリーンがカスタムデバイスに統合されている場合には依然として重要です。

最後に、インターフェイス要素のサイズとレイアウトは、実際の使いやすさに影響します。細かい座標グリッドでは、小さすぎるボタン、間隔が狭いボタン、または届きにくいボタンを補正することはできません。インターフェイスの設計では、ユーザーの作業条件、入力方法、および予想される操作頻度を考慮する必要があります。

表面耐久性と環境保護

産業環境で使用される小型タッチスクリーンは、繰り返しの操作、ほこり、湿気、油汚染、硬い物体との誤った接触にさらされる可能性があります。これらの条件は、パネルを選択する際の座標解像度と同じくらい重要です。

GreenTouch は、小型の 4 線式抵抗膜式タッチスクリーンシリーズで 1,000,000 回のタッチ操作の耐用年数を指定しています。この図は、予想される使用法を評価するための有用な出発点となりますが、調達チームは、テスト条件、接触位置、加えられる力、および定格に関連する合格基準を明確にする必要があります。

製品情報には、ASTM D3363 に準拠した鉛筆硬度評価 3H も記載されています。鉛筆硬度は表面硬度のテストであり、あらゆる種類の傷や衝撃に対する保証として解釈されるべきではありません。指定されたミストハードコーティングと抗ニュートンリング処理は、表面保護と光干渉に対処することを目的としており、適切な動作条件下でパネルが使用可能な外観を維持できるようにします。

汚染にさらされた機器の場合、メーカーはタッチスクリーンを密閉して NEMA 4、4X、または 12 の要件をサポートできると述べています。実際の保護レベルは、完成したエンクロージャ、シールコンポーネント、組み立て方法、検証テストによって異なります。したがって、購入者は、必要な定格が完成したデバイスに適用されるか、または特定のパネル構成に適用されるかを確認する必要があります。

これらの考慮事項は、ハンドヘルド産業用端末、物流バーコードスキャナ、機器制御インターフェイス、およびポータブル診断機器に特に関連します。このような設定では、パネルは独立したコンポーネントとしてではなく、完全なデバイスの一部として機能し続ける必要があります。

適切な画面サイズとアスペクト比の選択

正しい画面サイズは、インターフェイスのレイアウト、利用可能な取り付けスペース、および一度に表示される情報の量によって異なります。専用の制御機能には小さいパネルが適している場合がありますが、大きいパネルはより詳細なメニューや複数のデータフィールドに対応できます。

GreenTouch では、4 線式抵抗膜タッチスクリーンシリーズの標準サイズを次のとおりリストしています。

16:9 または同様のワイドスクリーン形式のオプション: 2.7、4.3、6.2、7、9、および 10.1 インチ。
4:3 フォーマットのオプション: 5.7、6、6.5、9.7 インチ。

機械設計が最終決定される前に、選択したモデルの正確なアクティブ領域、アスペクト比、外形寸法、および可用性を確認する必要があります。

たとえば、バーコードスキャン端末は、コンパクトな寸法と単純な数値インターフェイスを優先する場合があります。携帯型診断装置には測定値のためにより多くのスペースが必要な場合がありますが、機器コントローラには固定された操作位置からでも読み取り可能なレイアウトが必要な場合があります。

エンジニアは、予想される照明条件下で画面がどのように見えるか、ユーザーが手袋を着用するかどうか、インターフェイスが頻繁または反復的な入力に対応する必要があるかどうかも考慮する必要があります。これらの実際的な要件は、特定のサイズと表面仕上げが適切かどうかを判断するのに役立ちます。

タッチスクリーンを組み込みシステムに接続する

電気的およびソフトウェアの互換性は、開発プロセスの早い段階で確認する必要があります。 GreenTouch は、その 4 線式抵抗膜タッチスクリーンソリューションが Windows、Android、および Linux システムで使用できると述べています。最終的な互換性は、選択したコントローラー、利用可能なドライバー、接続方法、およびホストハードウェアによって異なります。

説明されている接続プロセスには、延長ケーブルをドライバーボードに接続し、延長ケーブルをタッチスクリーンケーブルに接続し、ドライバーボードを USB ケーブルに接続することが含まれます。エンジニアは、すべてのパネルが同一のインターフェイスを使用すると仮定するのではなく、特定の構成に対して提供される配線手順に従う必要があります。

量産前に、開発チームは、座標の方向、タッチ応答、コネクタの配置、ケーブルの配線、および必要に応じて接続と切断を繰り返した後の動作を検証する必要があります。コントローラーが他のコンポーネントと干渉せずに筐体内に収まるかどうかも確認する必要があります。

これらのチェックは、小型パネルを既存のデバイスに統合する場合に特に重要です。タッチスクリーンは必要な座標仕様を満たしている場合でも、確実に使用できるようにするには、コントローラー、ケーブルの長さ、取り付け構造、またはアプリケーションソフトウェアを調整する必要があります。

機器メーカー向けのカスタマイズオプション

標準サイズは、完成品の機械的および電気的要件と必ずしも一致するとは限りません。 GreenTouch は、外観、電気インターフェース、構造設計をカバーするカスタマイズオプションを提供します。

アプリケーションに応じて、カスタマイズには、画面寸法、ロゴの配置、フレキシブルプリント回路のコンセントの位置、パッケージング、ITO ガラスの厚さ、マット仕上げ、アンチニュートンリング処理、アンチグレア仕上げ、滑らかな仕上げ、コントローラの選択、およびインターフェイス構成が含まれる場合があります。適切な構成については、高温、高湿、耐紫外線の要件についても議論できます。

OEM および産業機器プロジェクトの場合、設計を凍結する前にこれらの詳細を定義する必要があります。ケーブル出口、パネル寸法、または取り付け配置の変更は、エンクロージャと組み立てプロセスに影響を与える可能性があります。環境要件も、材料の選択や認定テストに影響を与える可能性があります。

有用な技術的な問い合わせには、対象の画面サイズ、必要な座標範囲、ホストオペレーティングシステム、コントローラインターフェイス、取り付け寸法、予想される動作環境、および推定されるサービス要件が含まれている必要があります。図面またはインターフェイス仕様を提供すると、サプライヤーは標準構成が適切かどうか、またはカスタマイズされた設計が必要かどうかを評価するのに役立ちます。

タッチスクリーン選択での GreenTouch の操作

プロのタッチ製品メーカーとして、ShenZhen GreenTouch Technology Co., Ltd. は、さまざまな機器用途向けに抵抗膜式および容量性タッチスクリーン、赤外線タッチフレーム、タッチモニター、統合型タッチコンピューターを供給しています。

同社が公表している能力には、クラス 1,000 の無塵ラミネートワークショップ、複数の接着およびフルラミネートプロセス、20 名を超える技術エンジニア、および 5,000 平方メートルの標準生産ワークショップが含まれます。また、関連製品の CE、FCC、RoHS などの製品認証とともに、ISO 9001 および ISO 14001 認証も報告します。購入者は、検討中の特定の構成に対する証明書とその範囲を確認する必要があります。

新しいプロジェクトの場合は、パネルの仕様と並行して、オペレーティング環境とシステムアーキテクチャについて話し合うことが役立ちます。これにより、メーカーや機器開発者は、必要な座標範囲だけでなく、タッチ応答、耐久性、ケーブル構成、機械的適合性、生産の一貫性も評価できるようになります。

抵抗膜タッチスクリーン 2.7 ～ 10.1 インチ (4 ワイヤ)は、圧力ベースのタッチ入力を必要とする小型産業用端末、ハンドヘルド診断装置、物流機器、および小型制御パネルの候補です。記載されている 4096 × 4096 の座標範囲は重要な仕様ですが、最終的な選択は検証済みのシステムパフォーマンスとアプリケーション要件に基づいて行う必要があります。

つまり、座標解像度は、タッチ位置をどの程度細かく表現できるかを表します。現実世界の精度を独立して決定するものではありません。コントローラー、パネル構造、表面耐久性、画面寸法、統合要件を一緒に評価することで、機器メーカーはより多くの情報に基づいた意思決定を行い、製品開発中に回避可能な問題を減らすことができます。
