インタラクティブタッチフォイル 43~180インチ(XTCシリーズ)
インタラクティブタッチフォイル 43~180インチ(XTCシリーズ)
インタラクティブタッチフォイル 43~180インチ(XTCシリーズ)
インタラクティブタッチフォイル 43~180インチ(XTCシリーズ)
インタラクティブタッチフォイル 43~180インチ(XTCシリーズ)
インタラクティブタッチフォイル 43~180インチ(XTCシリーズ)
インタラクティブタッチフォイル 43~180インチ(XTCシリーズ)
インタラクティブタッチフォイル 43~180インチ(XTCシリーズ)
インタラクティブタッチフォイル 43~180インチ(XTCシリーズ)
インタラクティブタッチフォイル 43~180インチ(XTCシリーズ)
インタラクティブタッチフォイル 43~180インチ(XTCシリーズ)

タッチタイプ:インタラクティブPCAP、40ポイントタッチ

素材:極薄0.2mm透明PETフィルム

適用対象:ガラス、アクリル、ポリカーボネート

カスタマイズ可能:サイズ、ロゴ、貼り付けサービス、AG、AF、AR

梱包内容:タッチパネル×1、コントローラー×1、USBケーブル×1

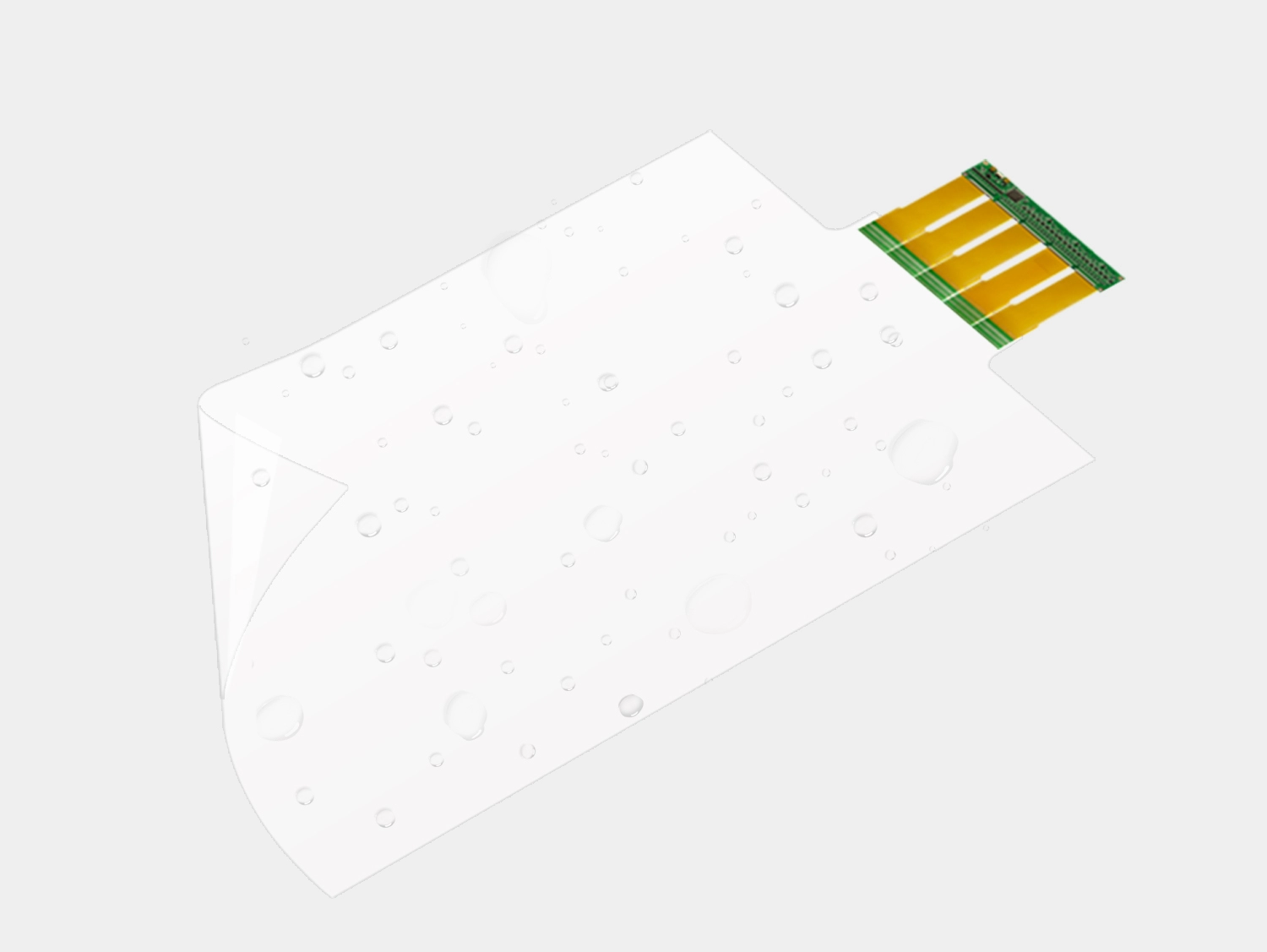

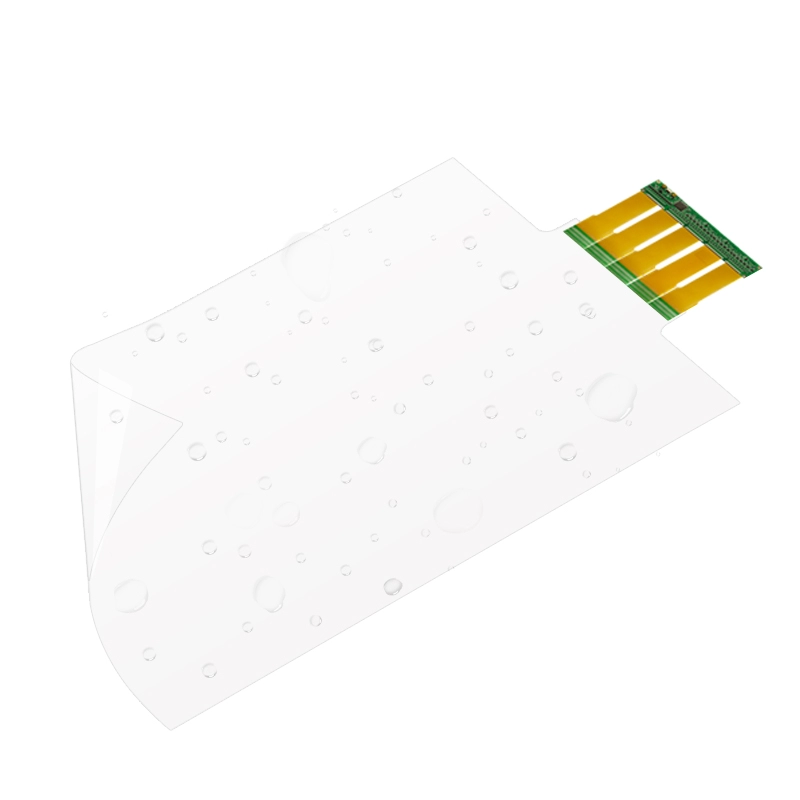

● 防水規格IP67、耐破壊性、防汚性

● シンプルな統合プロセス、費用対効果の高いインタラクティブソリューション

●透過率93%以上、強力な透過力、全角度防眩

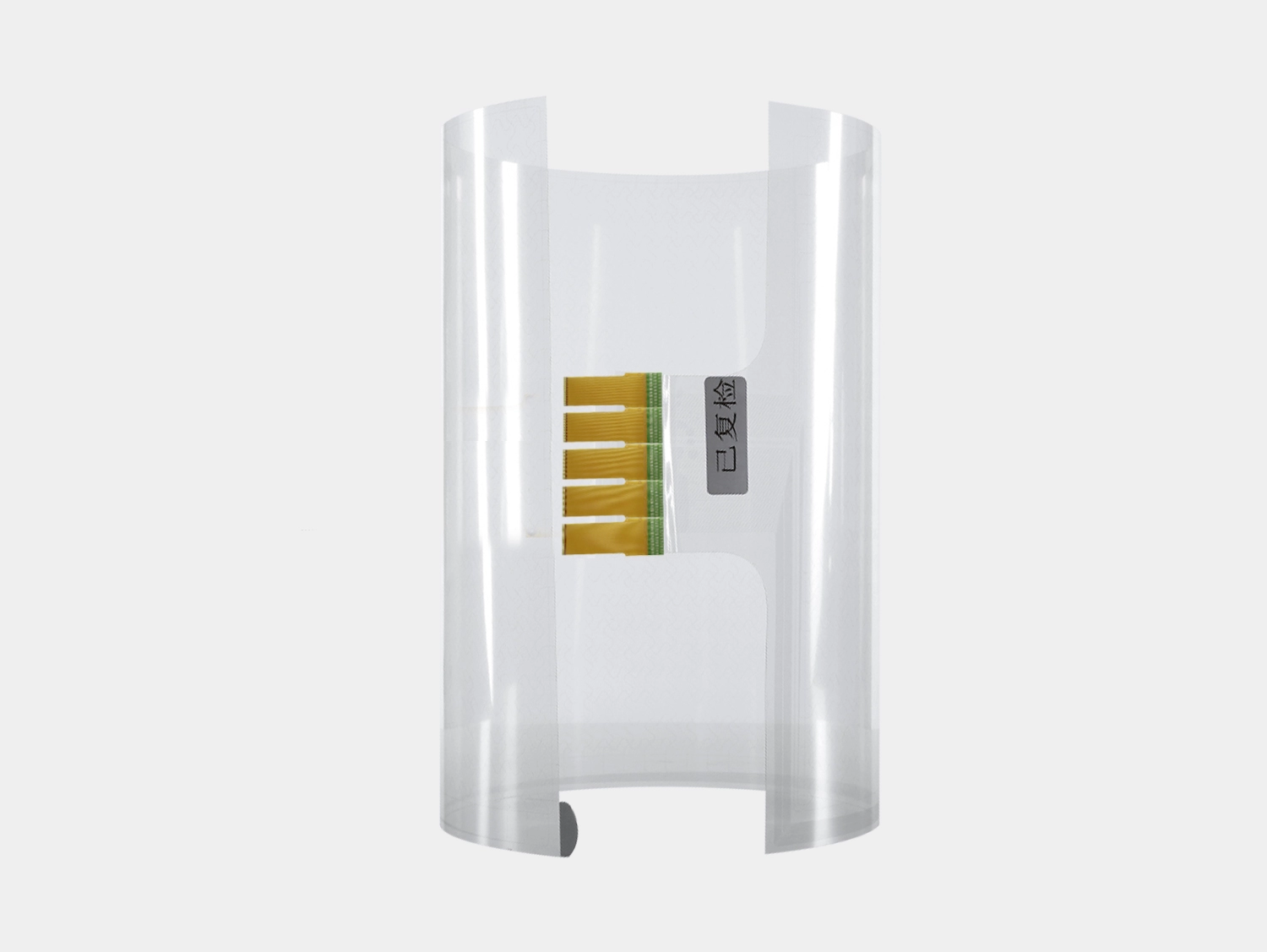

●直線または曲線が可能、フレームなし一体型

● 正確な位置決めとタッチ、強力な貫通力

製品説明
  • 静電容量式タッチフォイルの概要|機能と構造|接続とシステム|複数のサイズをご用意
    静電容量式タッチフォイルの概要|機能と構造|接続とシステム|複数のサイズをご用意
    GreenTouch の XTC シリーズのインタラクティブ静電容量式タッチフォイルは、43 インチから 180 インチまで対応し、超大型サイズ、高度なカスタマイズ、複雑な環境への適応性を必要とするプロフェッショナルなシナリオ向けに革新的なインタラクティブ ソリューションを提供します。これらのソリューションは主に、商用ディスプレイと公共のインタラクション、企業コラボレーションとプロフェッショナルな制御、特殊環境とカスタマイズされたアプリケーションの 3 つの主要分野をカバーしています。

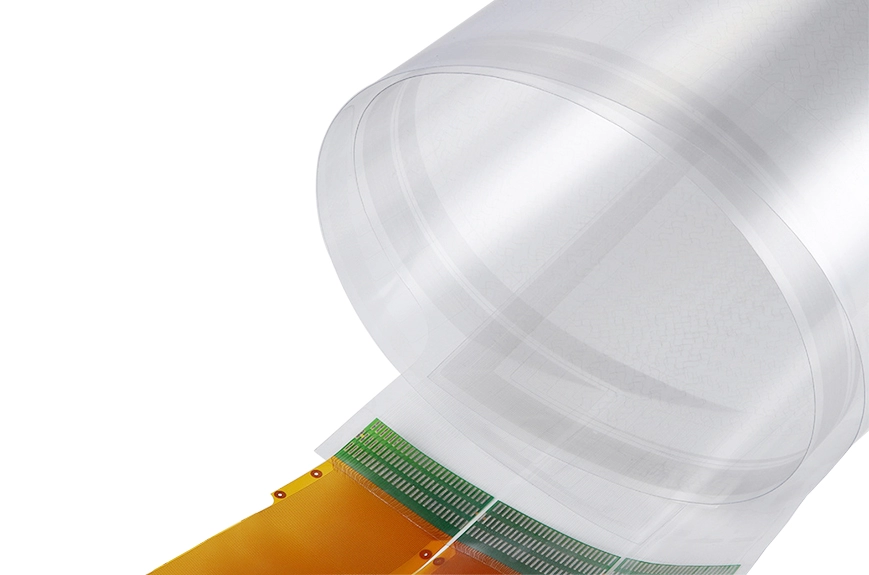

  • 当社の静電容量式タッチフォイルは、2 つの透明な薄膜で構成され、X 軸と Y 軸で交差する金属ワイヤの層からなるグリッド マトリックス層を備えています。平面でも曲面でも完全な透明性を実現でき、防水、防汚、光の干渉がありません。タッチコントロール用のボーダーレスデザインも特徴です。FPCは優れた柔軟性と高い柔軟性を持ち、高安定ICと回路制御ボードを使用しています。
  • PCAPタッチフォイルの接続は簡単で、USB 2.0フルスピードインターフェースを使用し、アルミ合金プラグを採用しています。ドライバーは不要で、キャリブレーションするだけです。USB認識時間は通常のUSBプラグの3倍で、伝送速度は480Mbpsに達します。GreenTouchタッチフォイルはシステム互換性に優れ、Windows、Android、Linuxと互換性があります。
  • (比率16:9)

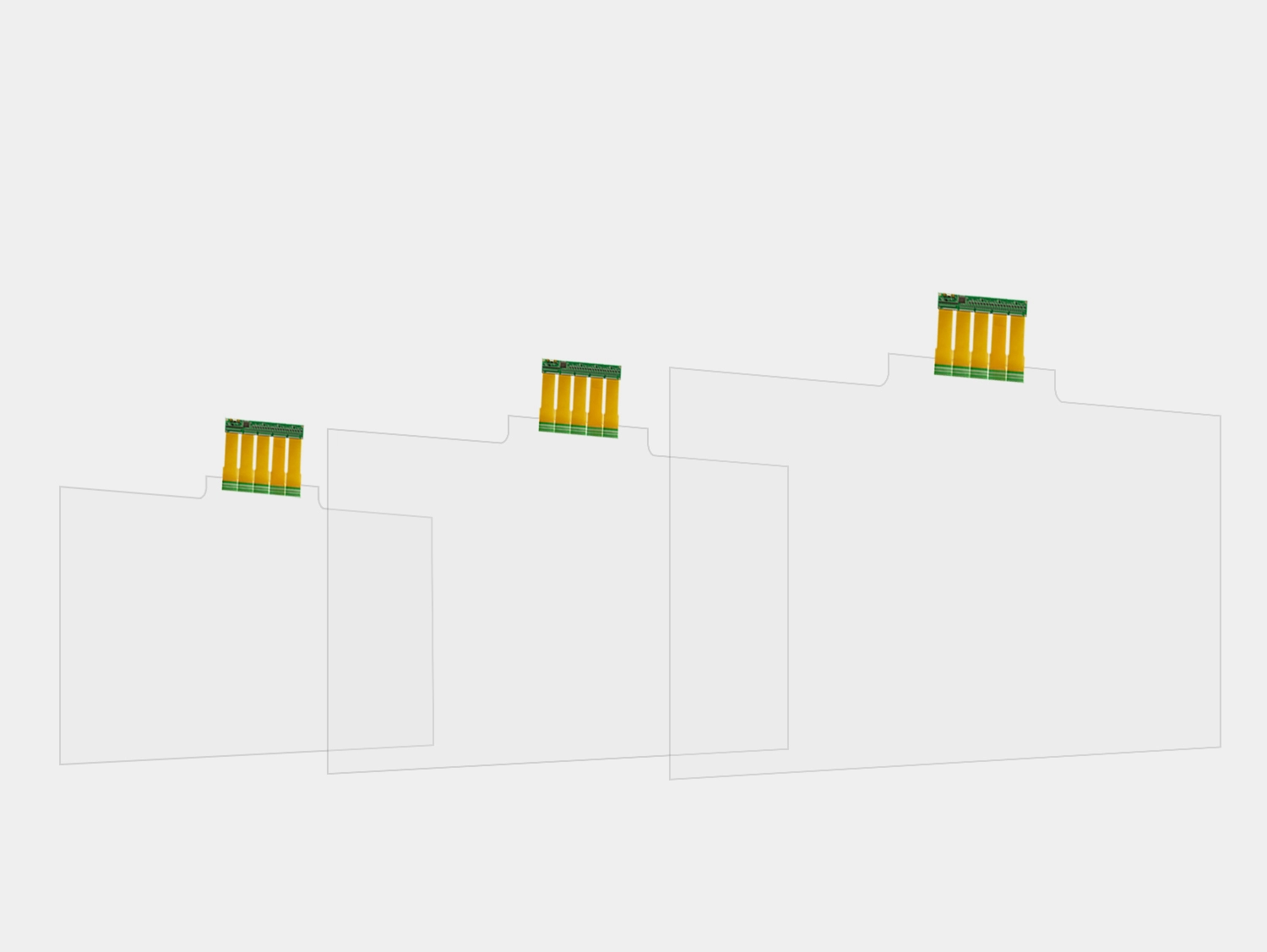

    サイズ:43、55、65、70、75、86、98、120、150、180インチ
    高度にカスタマイズされた
    サイズ、ロゴ、貼り付けサービス、AG、AF、AR
取り付け手順
1. 表面の準備: 取り付け面 (ガラスやアクリル板の裏面など) が清潔で平らで乾燥していることを確認してください。
2. 位置合わせと接着: タッチフィルムの保護層をはがします。感知面 (回路パターンのある面) を媒体の裏面に合わせて、慎重に接着し、スクレーパーを使用して気泡を取り除き、滑らかでしわのない仕上がりにします。
3. コントローラの接続: タッチフィルムのフレキシブルプリント回路 (FPC) 側を、対応するタッチ制御ボードにコネクタを介して接続します。
4. 電気接続: USB データケーブルを使用して、制御ボードをコンピュータまたはメイン制御デバイスに接続します。 5.
ドライバのインストールとキャリブレーション: コンピュータにドライバをインストールし、オペレーティングシステムの「タッチスクリーン設定」でキャリブレーションを完了します。
インタラクティブタッチフォイル 43~180インチ(XTCシリーズ)
仕様
一般的な

メーカー:GreenTouch

製品名:静電容量式タッチパネル(XTCシリーズ)

レギュラーサイズ:43インチ、55インチ、65インチ、70インチ、75インチ、86インチ、98インチ、120インチ、150インチ、180インチ

保証期間:1~3年

認証:CE、FCC、RoHS

パネル

パネルタイプ:フィルム+フィルム

対角線サイズ:43~180インチ

アスペクト比:16:9

タッチジェスチャー:クリック、ドラッグ、ズーム、回転

偏差:≤0.5mm

透過率:93%以上

スキャン速度:8ms/フレーム

センサー:TX80 RX142

タッチテクノロジー:静電容量式40点タッチ

梱包内容:タッチパネル×1、コントローラー×1、USBケーブル×1

タッチ操作対応システム:Windows、Android、Linux

環境

稼働時間:最大24時間365日連続稼働

動作温度範囲:-10℃~50℃

保管温度:-20℃~60℃

湿度:相対湿度90%、結露なし


接続性

インターフェース:USB

コンプライアンス

認証:CE、FCC、RoHS

応用分野
インタラクティブタッチフォイル 43~180インチ(XTCシリーズ)
仕様とダウンロード
サイズモデル寸法眺望エリアインタフェース比率図面のダウンロード
43インチGT-XTC43.0L-1980×577mm951×535mm16:10USB

GT-XTC43.0L-1

43インチGT-XTC43.0W-11000×573mm951×535mm16:9USB

GT-XTC43.0W-1

55インチGT-XTC55.0L-11246×726mm1217×684mm16:9USB

GT-XTC55.0L-1

55インチGT-XTC55.0W-11265×722mm1217×684mm16:9USB

GT-XTC55.0W-1

65インチGT-XTC65.0L-11467×85mm1439×809mm16:9USB

GT-XTC65L-1

65インチGT-XTC65.0W-11486×847mm1438×809mm16:9USB

GT-XTC65.0W-1

70インチGT-XTC70.0L-11578×912mm1549×871mm16:9USB

GT-XTC70.0L-1

70インチGT-XTC70.0W-11596×909mm1549×871mm16:9USB

GT-XTC70.0W-1

75インチGT-XTC75.0L-11688×975mm1660×933mm16:9USB

GT-XTC75.0L-1

75インチGT-XTC75.0W-11707×971mm1660×933mm16:9USB

GT-XTC75.0W-1

86インチGT-XTC86.0L-11932×1112mm1903×1070mm16:9USB

GT-XTC86.0L-1

86インチGT-XTC86.0W-11950×1108mm1903×1070mm16:9USB

GT-XTC86.0W-1

98インチGT-XTC98.0L-12198×1261mm2169×1220mm16:9USB

GT-XTC98.0L-1

98インチGT-XTC98.0W-12216×1258mm2169×1220mm16:9USB

GT-XTC98.0W-1

120インチGT-XTC120L-12685×1535mm2656×1494mm16:9USB

GT-XTC120L-1

120インチGT-XTC120W-12703×1532mm2656×1494mm16:9USB

GT-XTC120W-1

150インチGT-XTC150L-13349×1908mm3320×1867mm16:9USB

GT-XTC150L-1

150インチGT-XTC150W-13367×1905mm3320×1867mm16:9USB

GT-XTC150W-1

180インチGT-XTC180L-14013×2282mm3984×2241mm16:9USB

GT-XTC180L-1

180インチGT-XTC180W-14031×2279mm3984×2241mm16:9USB

GT-XTC180W-1
