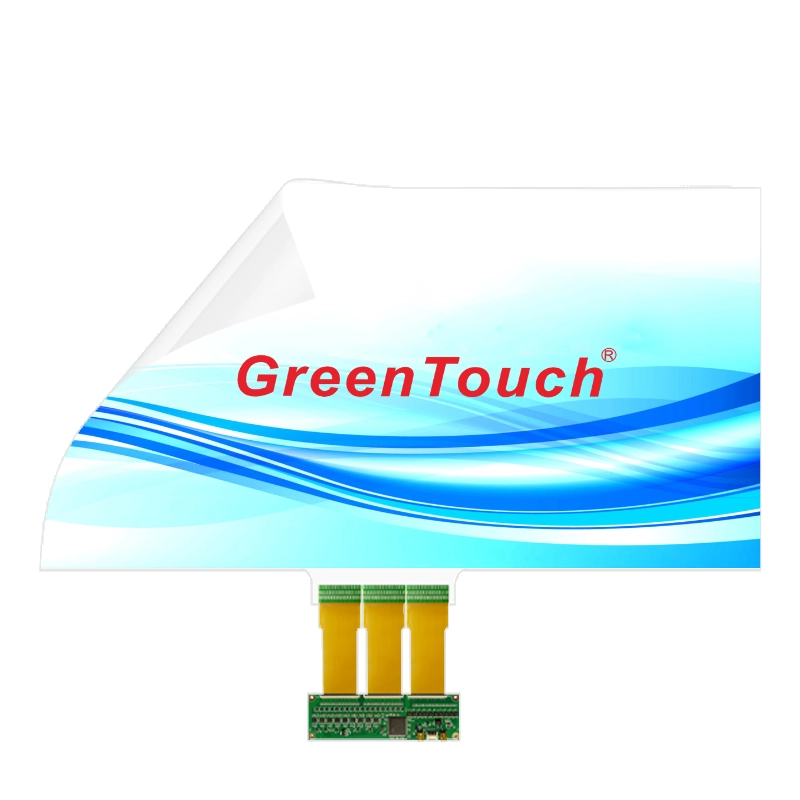

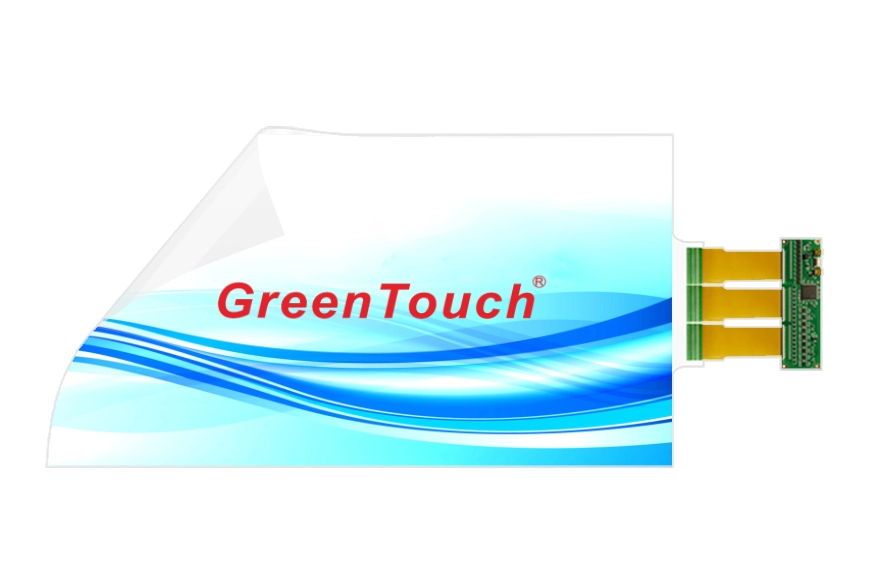

インタラクティブタッチパネル（42～153インチ）（XTBシリーズ）
インタラクティブタッチパネル（42～153インチ）（XTBシリーズ）
インタラクティブタッチパネル（42～153インチ）（XTBシリーズ）
インタラクティブタッチパネル（42～153インチ）（XTBシリーズ）
インタラクティブタッチパネル（42～153インチ）（XTBシリーズ）
インタラクティブタッチパネル（42～153インチ）（XTBシリーズ）
インタラクティブタッチパネル（42～153インチ）（XTBシリーズ）
インタラクティブタッチパネル（42～153インチ）（XTBシリーズ）
インタラクティブタッチパネル（42～153インチ）（XTBシリーズ）
インタラクティブタッチパネル（42～153インチ）（XTBシリーズ）
インタラクティブタッチパネル（42～153インチ）（XTBシリーズ）

タッチタイプ：インタラクティブPCAP、40ポイントタッチ

素材：極薄0.2mm透明PETフィルム

適用対象：ガラス、アクリル、ポリカーボネート

カスタマイズ可能：サイズ、ロゴ、貼り付けサービス、AG、AF、AR

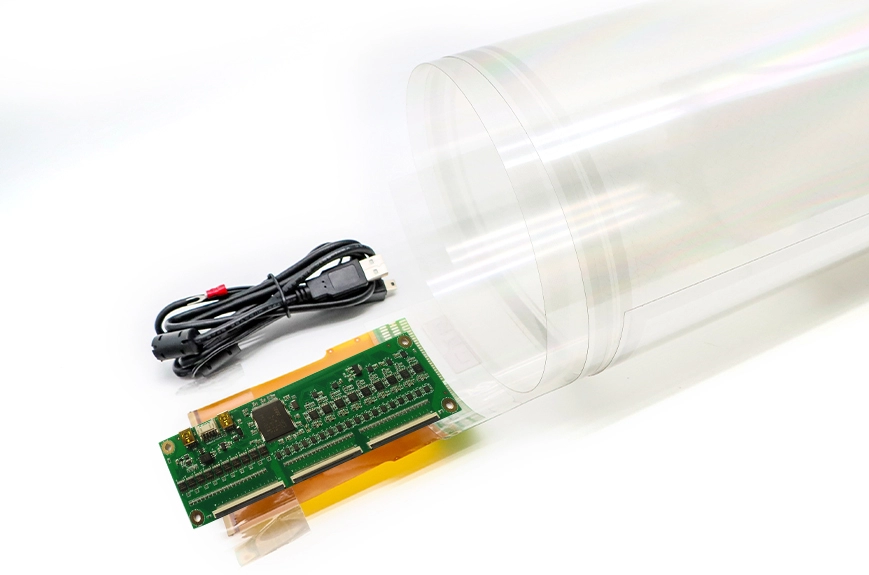

梱包内容：タッチパネル×1、コントローラー×1、USBケーブル×1

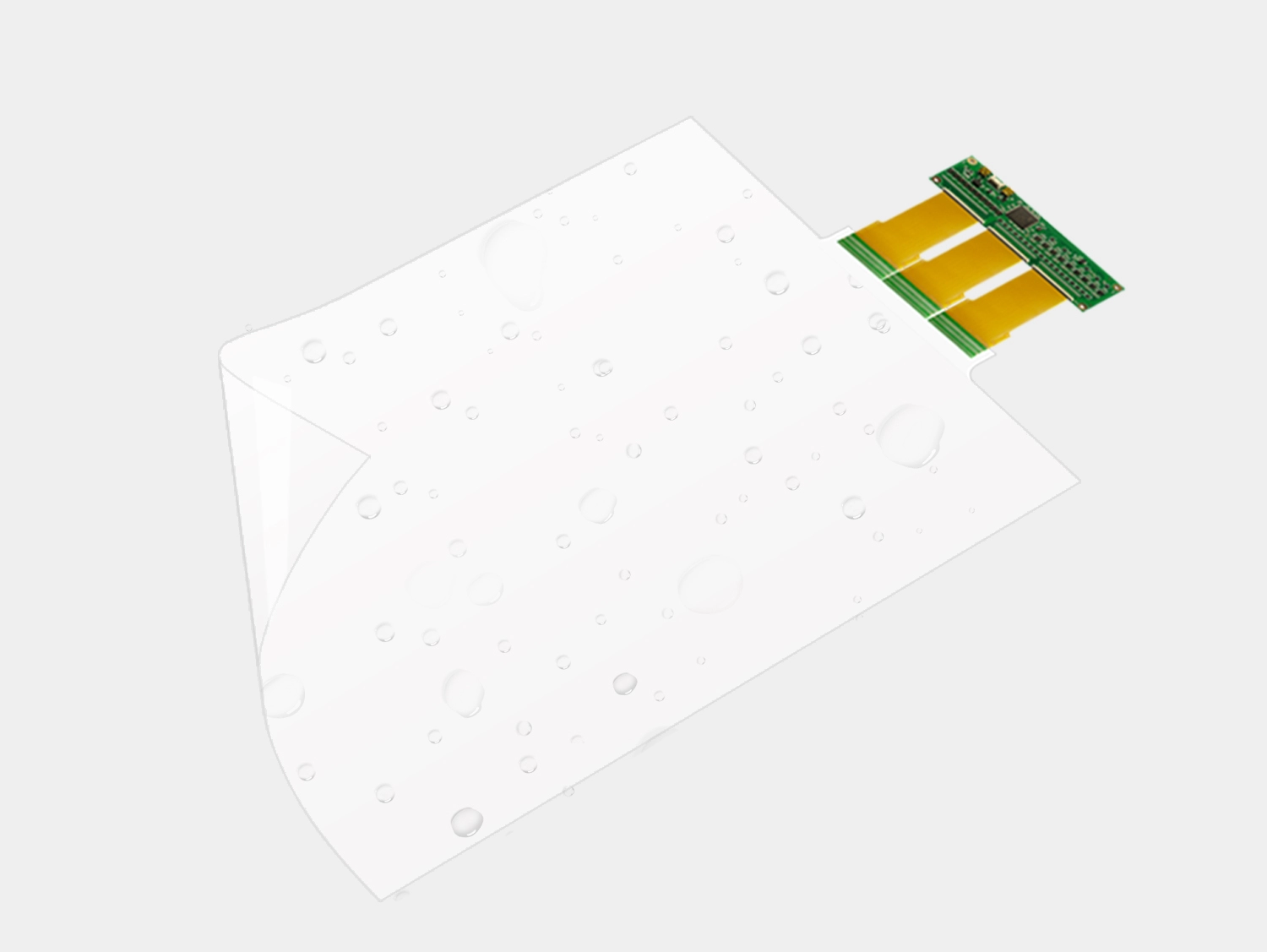

● 防水規格IP67、耐破壊性、防汚性

● 非常にクリアな光学性能、耐久性があり傷がつきにくい表面

●透過率93%以上、強力な透過力、全角度防眩

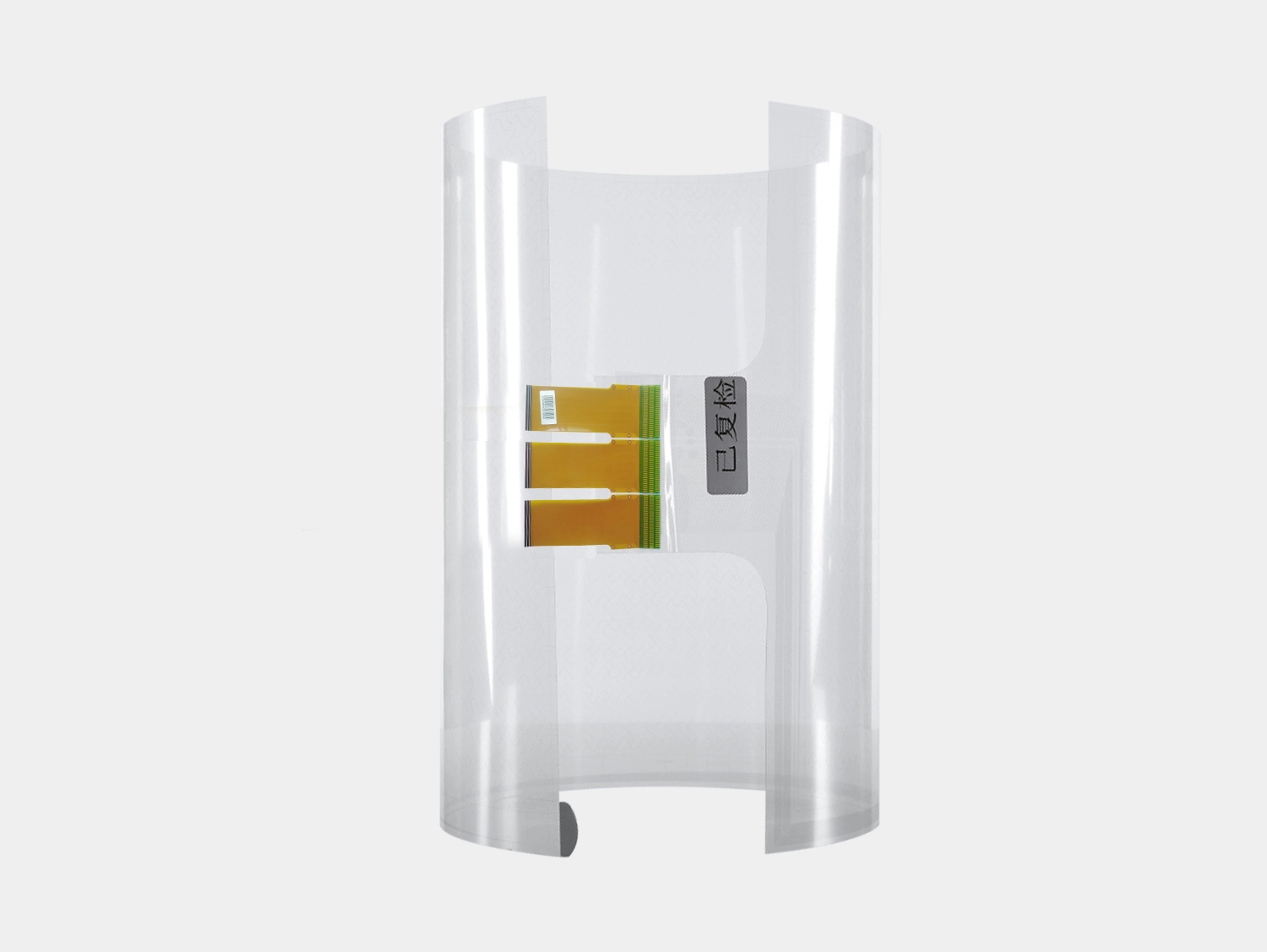

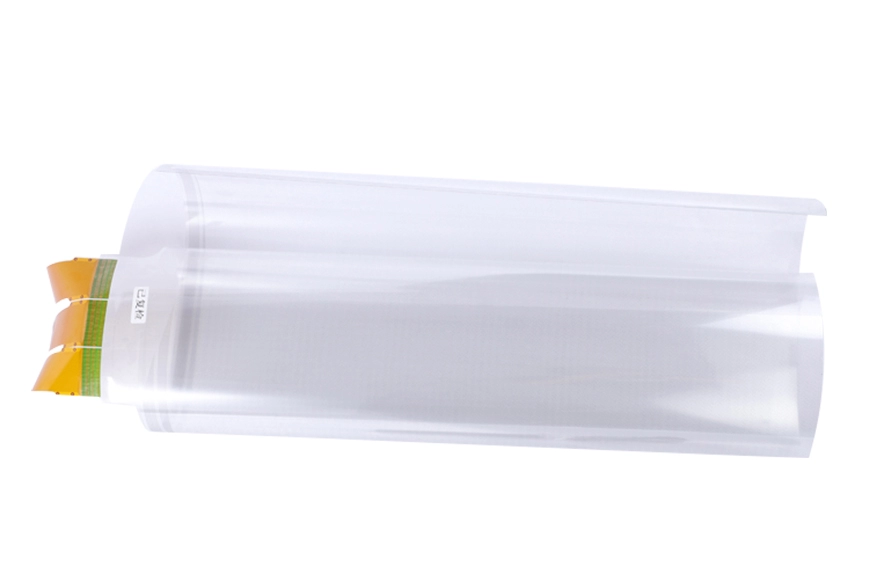

●直線または曲線が可能、フレームなし一体型

● 正確な位置決めとタッチ、強力な貫通力

製品説明

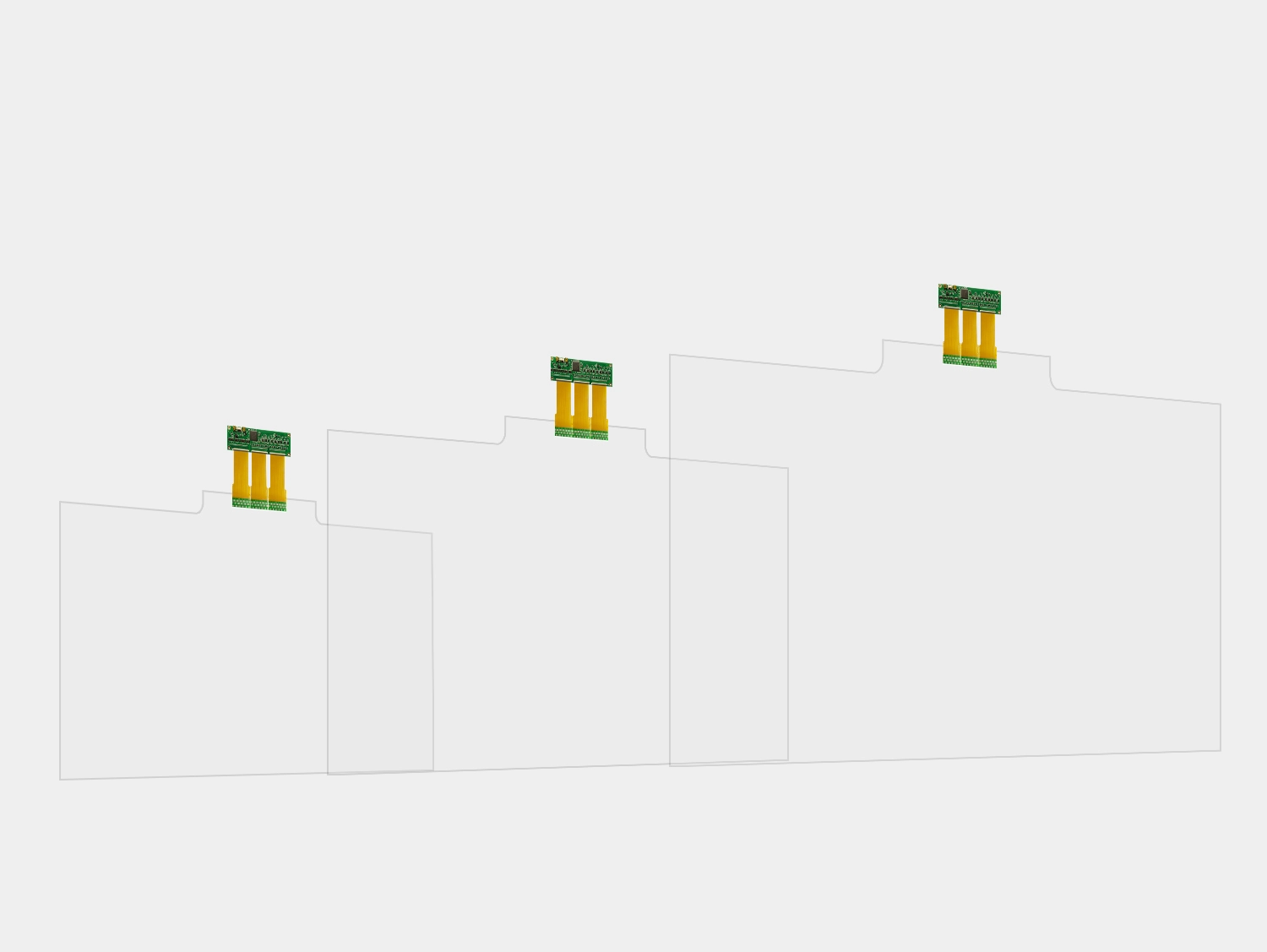

  • 静電容量式タッチフォイルの概要｜機能と構造｜接続とシステム｜複数のサイズをご用意
    静電容量式タッチフォイルの概要｜機能と構造｜接続とシステム｜複数のサイズをご用意
    GreenTouch の 42 ～ 110 インチ XTB シリーズ静電容量式タッチ フォイルは、超大型サイズ、非標準形状、要求の厳しい環境でのインタラクティブなニーズを解決するのに理想的な選択肢です。基本的に、大きな「ガラス」または「スクリーン」を強化し、インテリジェントでインタラクティブなものにします。そのコアバリューは、平らな表面を非常に柔軟な高度にインタラクティブなタッチ インターフェイスに変えることができる点にあります。このシリーズは主に、没入型体験とマルチ ユーザー インタラクションを重視した商業ディスプレイ、公共スペース、および専門分野に使用されます。

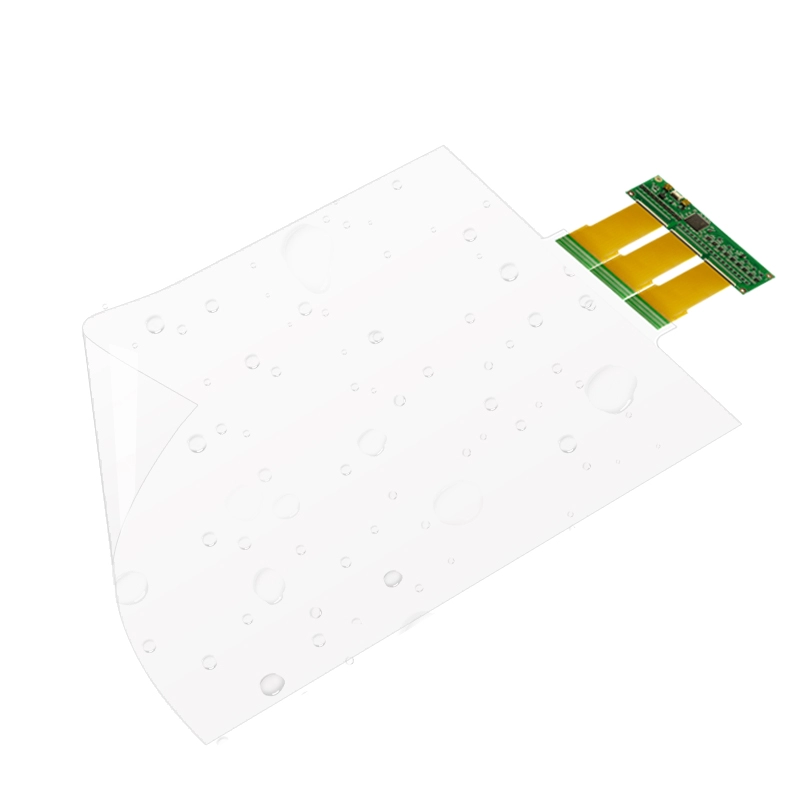

  • 当社の静電容量式タッチ フォイルは、2 つの透明な薄膜で構成され、X 軸と Y 軸で交差する金属ワイヤの層からなるグリッド マトリックス層を備えています。平らでも曲面でも完全な透明性を実現でき、防水、防汚、および光干渉がありません。タッチコントロール用のボーダーレスデザインも特徴です。FPCは優れた柔軟性と高い柔軟性を持ち、高安定ICと回路制御ボードを使用しています。
  • PCAPタッチフォイルの接続は簡単で、USB 2.0フルスピードインターフェースを使用し、アルミ合金プラグを採用しています。ドライバーは不要で、キャリブレーションするだけです。USB認識時間は通常のUSBプラグの3倍で、伝送速度は480Mbpsに達します。GreenTouchタッチフォイルはシステム互換性に優れ、Windows、Android、Linuxと互換性があります。
  • (比率16:9)

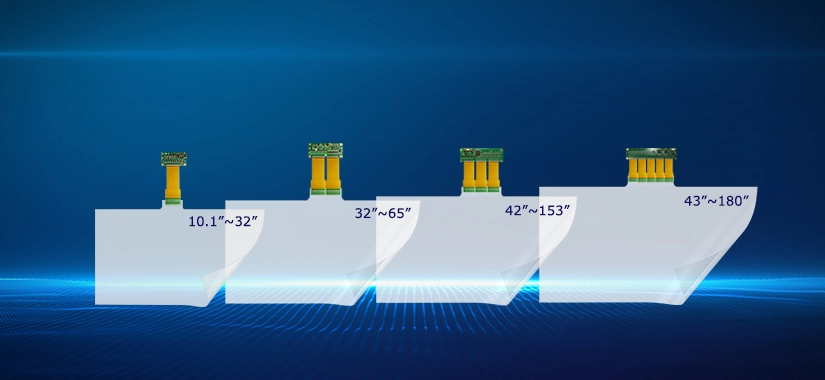

    サイズ:42”,43”,48”,49”,50”,55”,60”,65”,70”,75”,84”,86”,98”,100”,110”,153”
    高度にカスタマイズされた
    サイズ、ロゴ、貼り付けサービス、AG、AF、AR
取り付け手順
1. 表面の準備: 取り付け面 (ガラスやアクリル板の裏面など) が清潔で平らで乾燥していることを確認してください。
2. 位置合わせと接着: タッチフィルムの保護層をはがします。感知面 (回路パターンのある面) を媒体の裏面に合わせて、慎重に接着し、スクレーパーを使用して気泡を取り除き、滑らかでしわのない仕上がりにします。
3. コントローラの接続: タッチフィルムのフレキシブルプリント回路 (FPC) 側を、対応するタッチ制御ボードにコネクタを介して接続します。
4. 電気接続: USB データケーブルを使用して、制御ボードをコンピュータまたはメイン制御デバイスに接続します。 5.
ドライバのインストールとキャリブレーション: コンピュータにドライバをインストールし、オペレーティングシステムの「タッチスクリーン設定」でキャリブレーションを完了します。
インタラクティブタッチパネル（42～153インチ）（XTBシリーズ）
仕様
一般的な

メーカー：GreenTouch

製品名：静電容量式タッチパネル（XTBシリーズ）

レギュラーサイズ：42インチ、43インチ、48インチ、49インチ、50インチ、55インチ、60インチ、65インチ、70インチ、75インチ、84インチ、86インチ、98インチ、100インチ、110インチ、153インチ

保証期間：1～3年

認証：CE、FCC、RoHS

パネル

パネルタイプ：フィルム＋フィルム

対角線サイズ：42～153インチ

アスペクト比：16:9

タッチジェスチャー：クリック、ドラッグ、ズーム、回転

偏差：≤0.5mm

透過率：93%以上

スキャン速度：8ms/フレーム

センサー:TX80 RX142

タッチテクノロジー：静電容量式40点タッチ

梱包内容：タッチパネル×1、コントローラー×1、USBケーブル×1

タッチ操作対応システム：Windows、Android、Linux

環境

稼働時間：最大24時間365日連続稼働

動作温度範囲：-20℃～70℃

保管温度：-20℃～70℃

湿度：相対湿度90％、結露なし

接続性

インターフェース:USB

コンプライアンス

認証：CE、FCC、RoHS

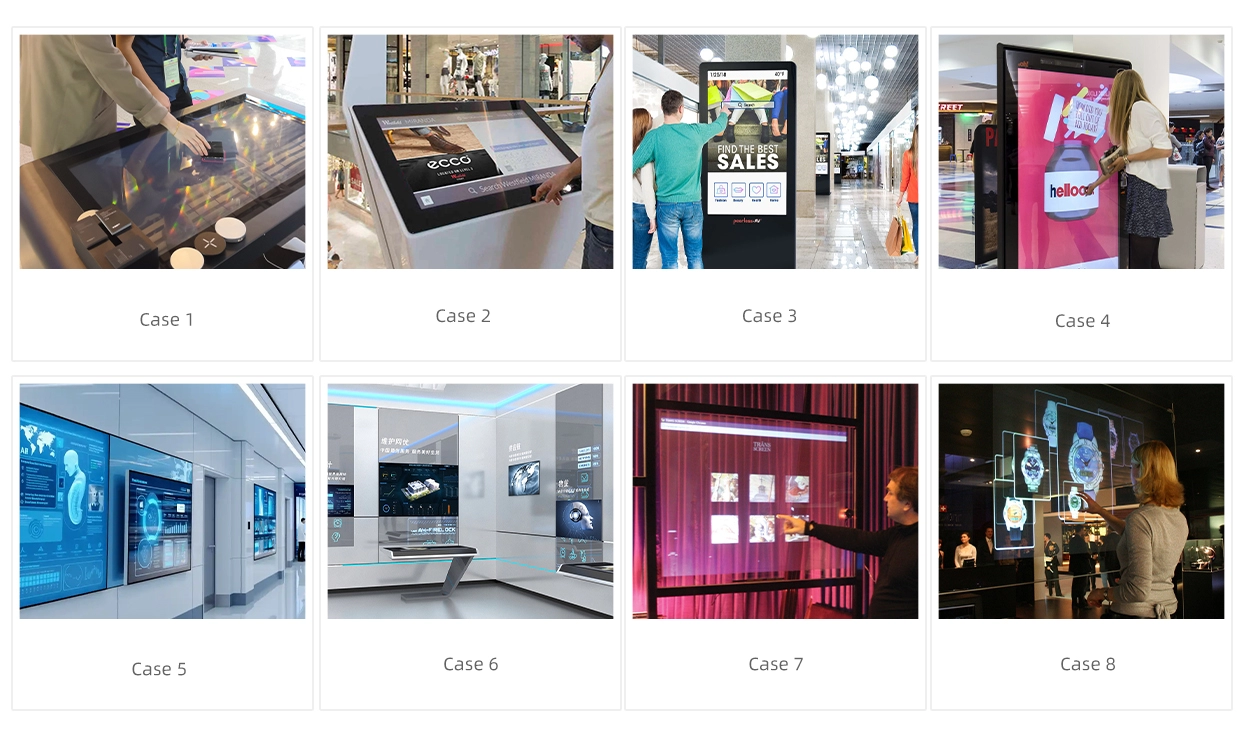

応用分野
インタラクティブタッチパネル（42～153インチ）（XTBシリーズ）
仕様とダウンロード
サイズモデル寸法眺望エリアインタフェース比率図面のダウンロード
42インチGT-XTB42L-1956.6×561.4mm929.8×523mm16:9USB

GT-XTB42L-1

43インチGT-XTB43L-1978.7×573.8mm951.9×535.4mm16:9USB

GT-XTB43L-1

43インチGT-XTB43W-1995.5×570.6mm951.9×535.4mm16:9USB

GT-XTB43W-1

48インチGT-XTB48W-11106.1×632.8mm1062.6×597.7mm16:9USB

GT-XTB48W-1

49インチGT-XTB49L-11111.6×648.5mm1084.7×610.1mm16:9USB

GT-XTB49L-1

49インチGT-XTB49W-11128.2×645.3mm1084.7×610.1mm16:9USB

GT-XTB49W-1

50インチGT-XTB50L-11133.7×661mm1106.9×622.6mm16:9USB

GT-XTB50L-1

50インチGT-XTB50W-11150.4×657.7mm1106.9×622.6mm16:9USB

GT-XTB50W-1

55インチGT-XTB55L-11244×723mm1217×684mm16:9USB

GT-XTB55L-1

55インチGT-XTB55W1261×720mm1217×684mm16:9USB

GT-XTB55W-1

60インチGT-XTB60L-11355×785mm1328×747mm16:9USB

GT-XTB60L-1

60インチGT-XTB60W-11371×782mm1328×747mm16:9USB

GT-XTB60W-1

65インチGT-XTB65L-11465×847mm1438×809mm16:9USB

GT-XTB65L-1

65インチGT-XTB65W-11482×844mm1438×809mm16:9USB

GT-XTB65W-1

70インチGT-XTB70L-11576×909mm1549×871mm16:9USB

GT-XTB70L-1

70インチGT-XTB70W-11592×906mm1549×871mm16:9USB

GT-XTB70W-1

75インチGT-XTB75L-11687×972mm1660×933mm16:9USB

GT-XTB75L-1

75インチGT-XTB75W-11703×969mm1660×933mm16:9USB

GT-XTB75W-1

84インチGT-XTB84L-11886.4×1084.1mm1859.5×1046mm16:9USB

GT-XTB84L-1

84インチGT-XTB84W-11902.6×1081.1mm1859.6×1046mm16:9USB

GT-XTB84W-1

86インチGT-XTB86L-11930×1109mm1903×1070mm16:9USB

GT-XTB86L-1

86インチGT-XTB86W-11946×1106mm1903×1070mm16:9USB

GT-XTB86W-1

98インチGT-XTB98L-12196×1258mm2169×1220mm16:9USB

GT-XTB98L-1

98インチGT-XTB98W-12212×1255mm2169×1220mm16:9USB

GT-XTB98W-1

100インチGT-XTB100L-12240.6×1283.3mm2213.8×1245.2mm16:9USB

GT-XTB100L-1

100インチGT-XTB100W-12256.8×1280.4mm2213.8×1245.2mm16:9USB

GT-XTB100W-1

110インチGT-TXB110L-12462×1407.7mm2435.1×1369.7mm16:9USB

GT-XTB110L-1

110インチGT-XTB110W-12478×1404.9mm2435.1×1369.7mm16:9USB

GT-XTB110W-1

153インチGT-XTB153L-13666.8×1437.9mm3640×1400mm16:9USB

GT-XTB153L-1


Label :

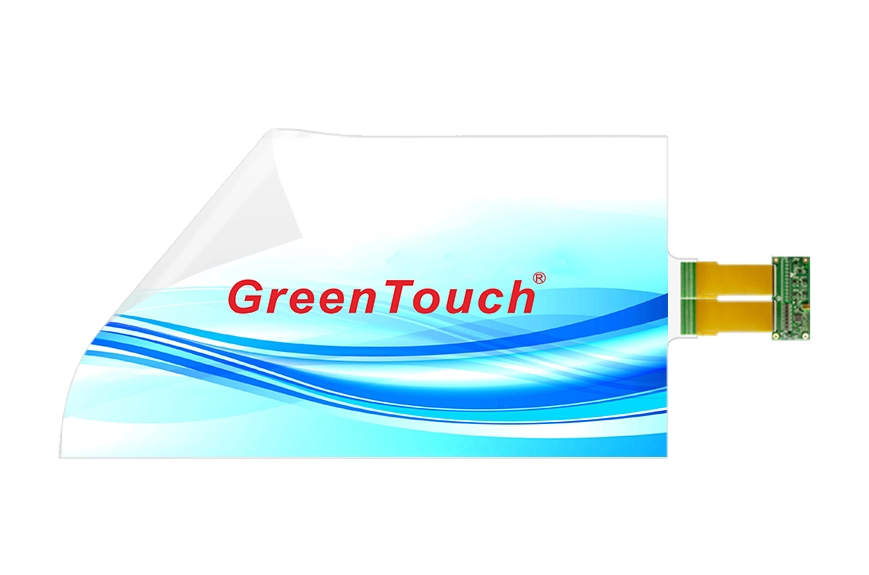

インタラクティブタッチフォイル 32～65インチ（XTAシリーズ）
インタラクティブタッチフォイル 32～65インチ（XTAシリーズ）

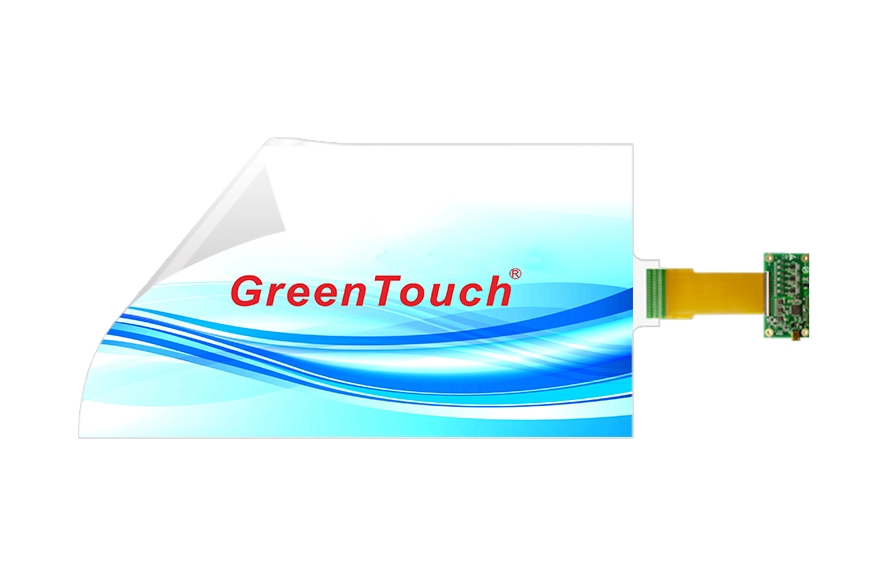

インタラクティブタッチフォイル 10.1～32インチ（XTMシリーズ）
インタラクティブタッチフォイル 10.1～32インチ（XTMシリーズ）

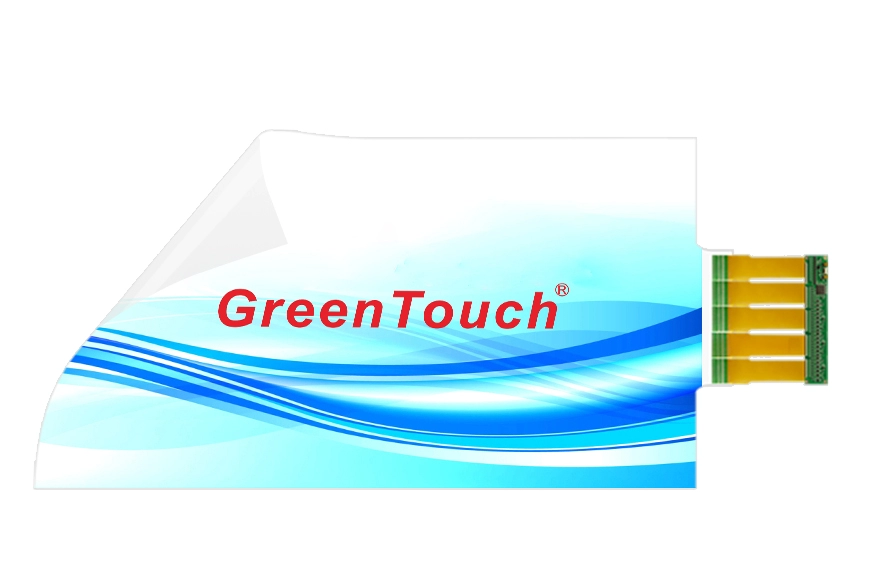

インタラクティブタッチフォイル 43～180インチ（XTCシリーズ）
