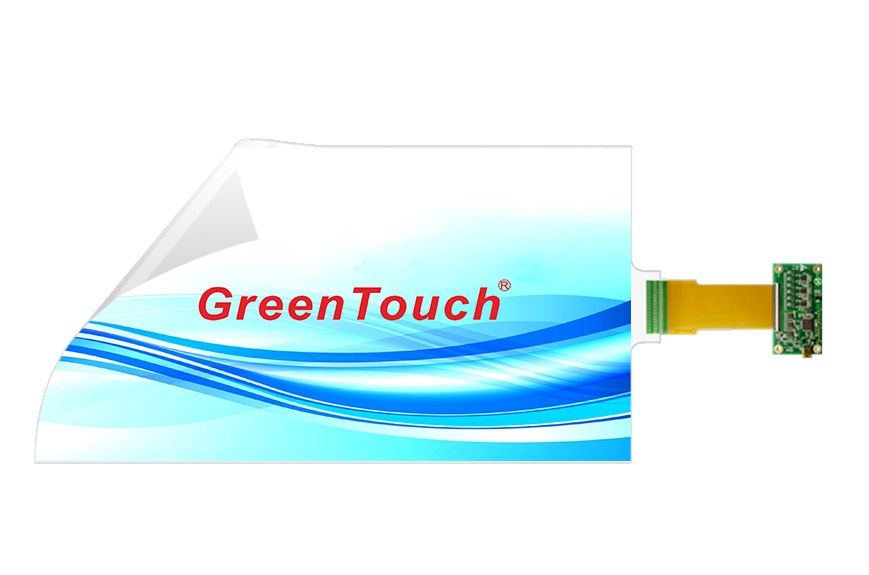

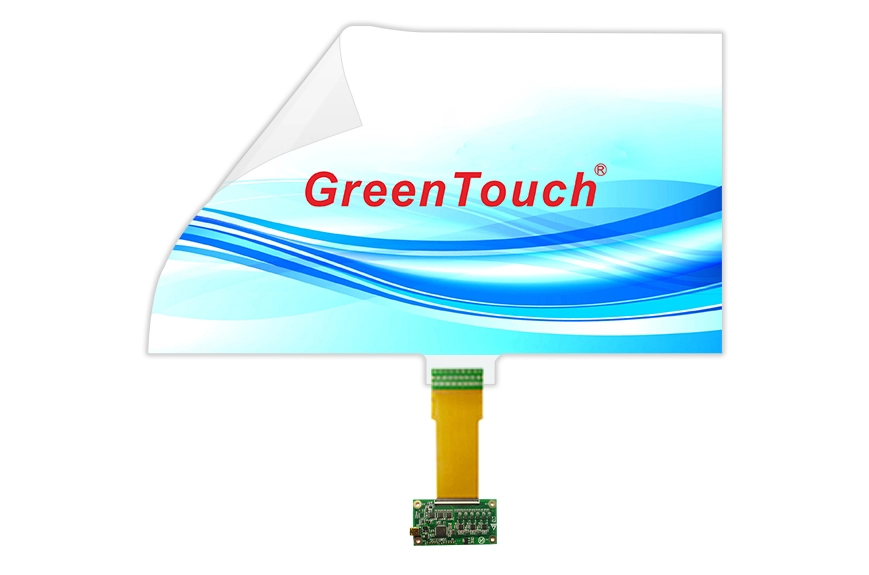

インタラクティブタッチフォイル 10.1～32インチ（XTMシリーズ）
インタラクティブタッチフォイル 10.1～32インチ（XTMシリーズ）
インタラクティブタッチフォイル 10.1～32インチ（XTMシリーズ）
インタラクティブタッチフォイル 10.1～32インチ（XTMシリーズ）
インタラクティブタッチフォイル 10.1～32インチ（XTMシリーズ）
インタラクティブタッチフォイル 10.1～32インチ（XTMシリーズ）
インタラクティブタッチフォイル 10.1～32インチ（XTMシリーズ）
インタラクティブタッチフォイル 10.1～32インチ（XTMシリーズ）
インタラクティブタッチフォイル 10.1～32インチ（XTMシリーズ）
インタラクティブタッチフォイル 10.1～32インチ（XTMシリーズ）
インタラクティブタッチフォイル 10.1～32インチ（XTMシリーズ）

タッチタイプ：インタラクティブPCAP、12点タッチ

素材：極薄0.2mm透明PETフィルム

適用対象：ガラス、アクリル、ポリカーボネート

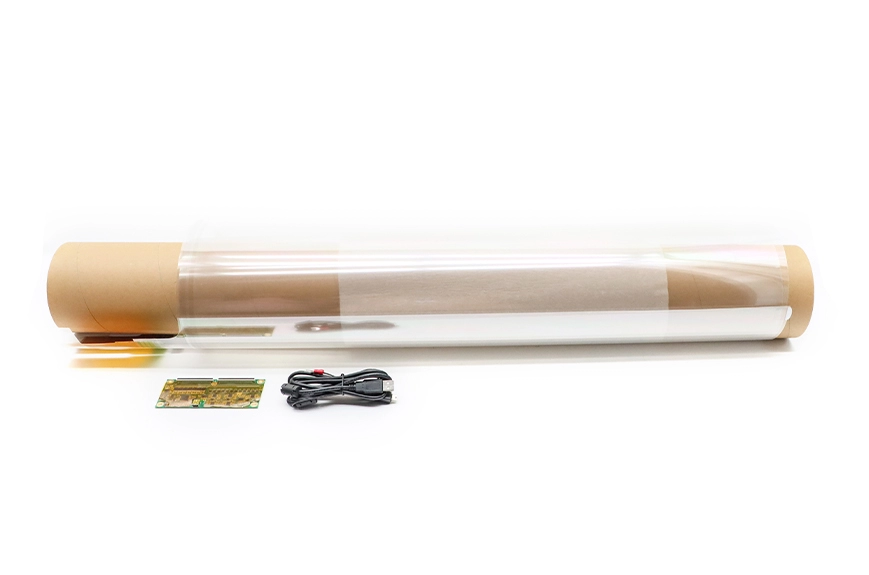

梱包内容：タッチパネル×1、コントローラー×1、USBケーブル×1

カスタマイズ可能：サイズ、ロゴ、貼り付けサービス、AG、AF、AR

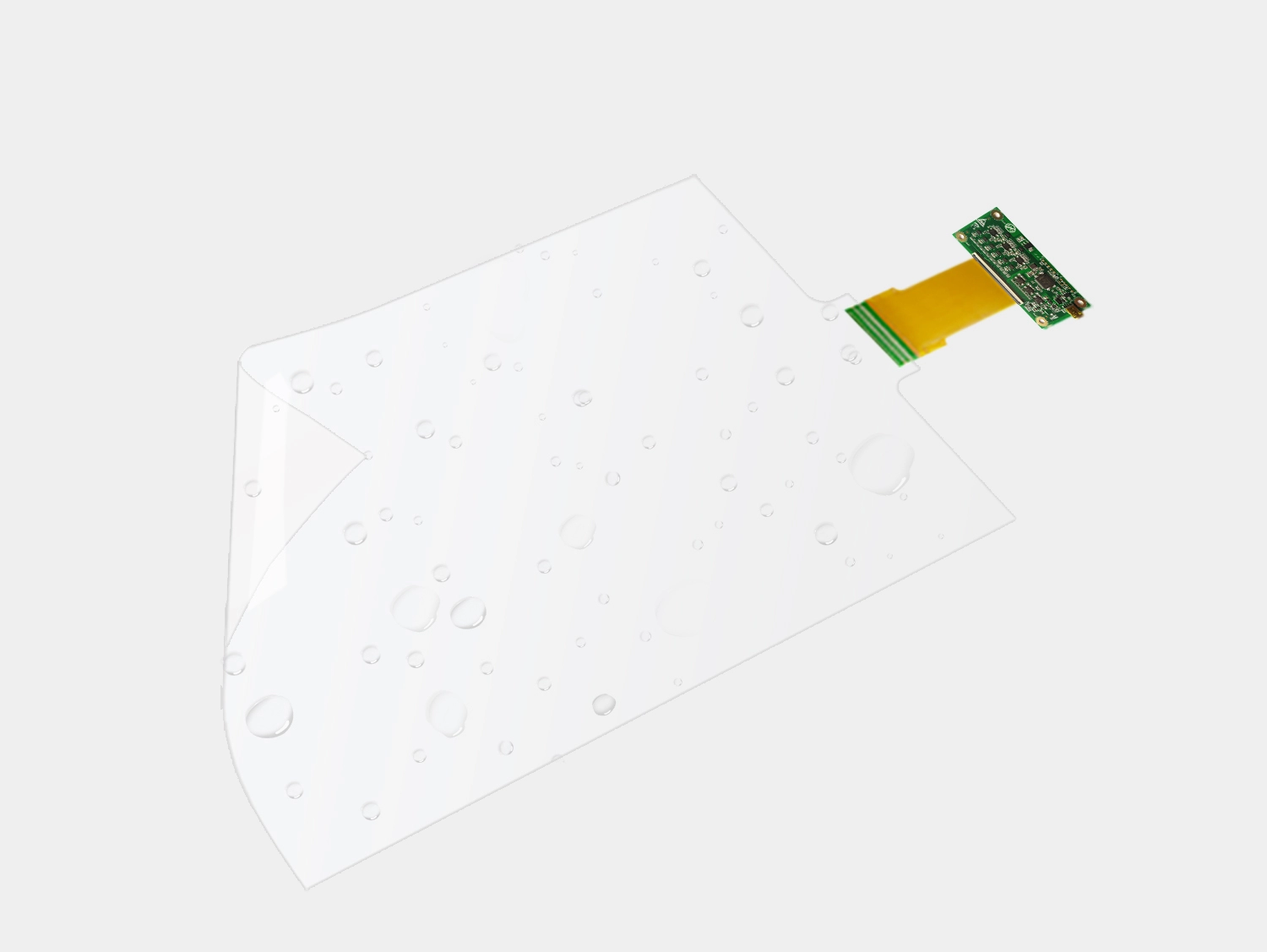

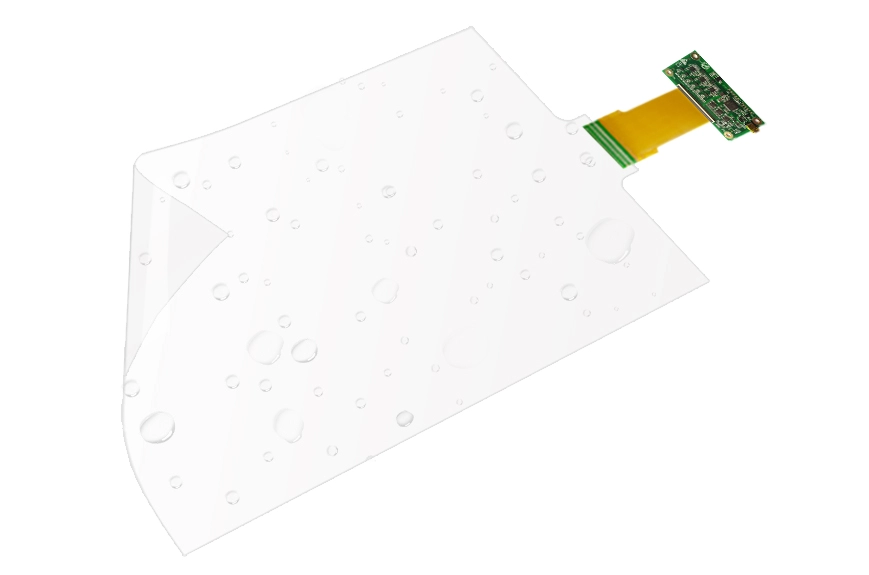

● 防水規格IP67、耐破壊性、防汚性

●透過率93%以上、強力な透過力、全角度防眩

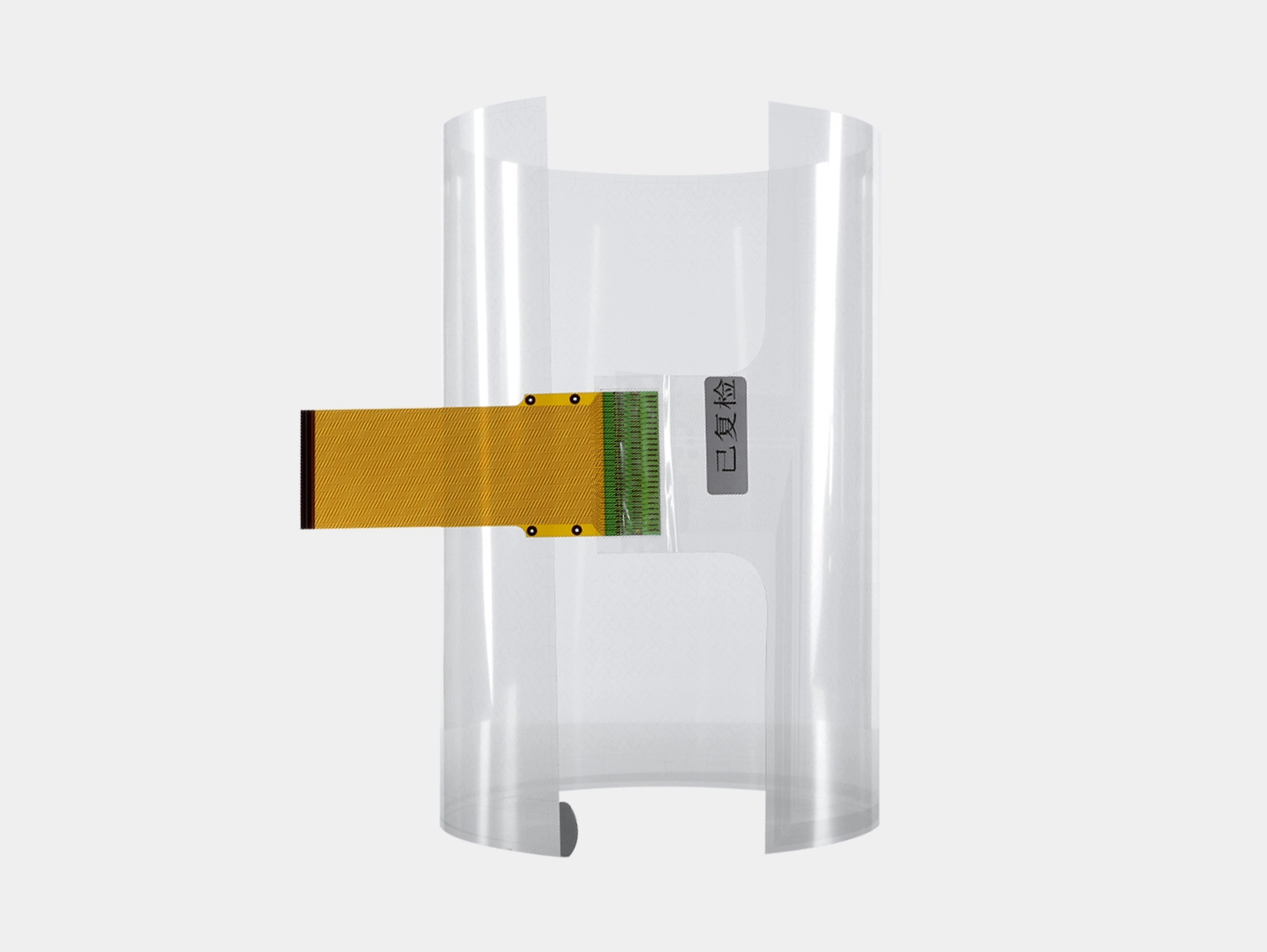

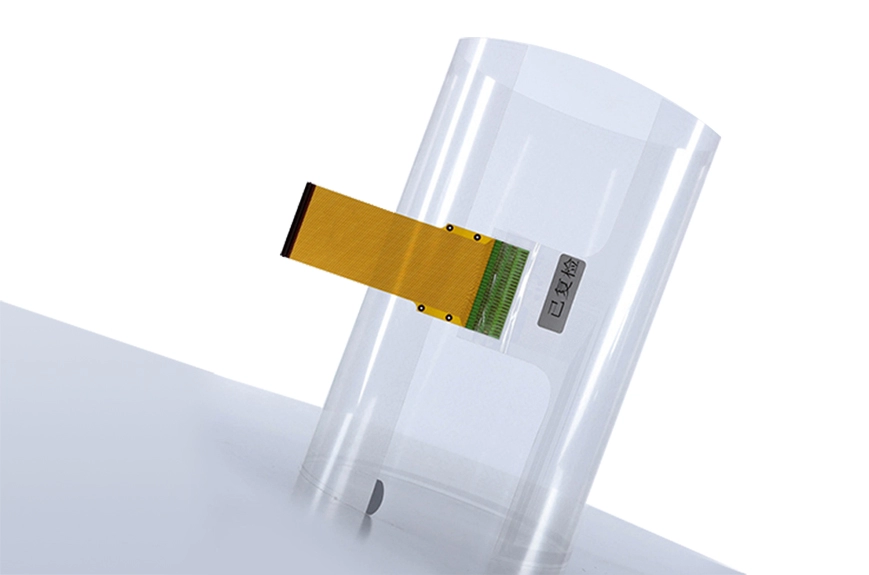

●直線または曲線が可能、フレームなし一体型

● 正確な位置決めとタッチ、ドリフトなし、デッドコーナータッチなし

● 無圧タッチで、クリック、ドラッグ、ズームイン、ズームアウト、回転が可能です。

製品説明
  • 静電容量式タッチフォイルの概要｜機能と構造｜接続とシステム｜複数のサイズをご用意
    静電容量式タッチフォイルの概要｜機能と構造｜接続とシステム｜複数のサイズをご用意
    GreenTouch XTM シリーズのインタラクティブ静電容量式タッチフォイルは、高い適応性、透明性、耐久性を備え、標準または特殊な形状を必要とするデバイスに費用対効果の高い「タッチスクリーン変換」ソリューションを提供し、通常の表面をタッチスクリーンに変えます。10.1 インチから 32 インチまでの幅広いサイズ範囲により、情報キオスク、自動販売機、インタラクティブディスプレイウィンドウ、広告機、デジタルサイネージ、スマート会議テーブル、ゲームテーブルとの互換性が確保されます。
  • 当社の静電容量式タッチフォイルは、2 つの透明な薄膜で構成され、X 軸と Y 軸で交差する金属ワイヤの層からなるグリッドマトリックス層を備えています。平面でも曲面でも完全な透明性を実現でき、防水、防汚、光干渉なしです。また、タッチコントロール用のボーダーレスデザインも特徴です。FPCは優れた柔軟性と高い柔軟性を持ち、高安定性ICと回路制御ボードを使用しています。
  • PCAPタッチフォイルの接続は簡単で、USB 2.0フルスピードインターフェースを使用し、アルミ合金プラグを採用しており、ドライバーは不要で、キャリブレーションするだけです。USB認識時間は通常のUSBプラグの3倍で、伝送速度は480Mbpsに達します。GreenTouchタッチフォイルはシステム互換性に優れており、Windows、Android、Linuxと互換性があります

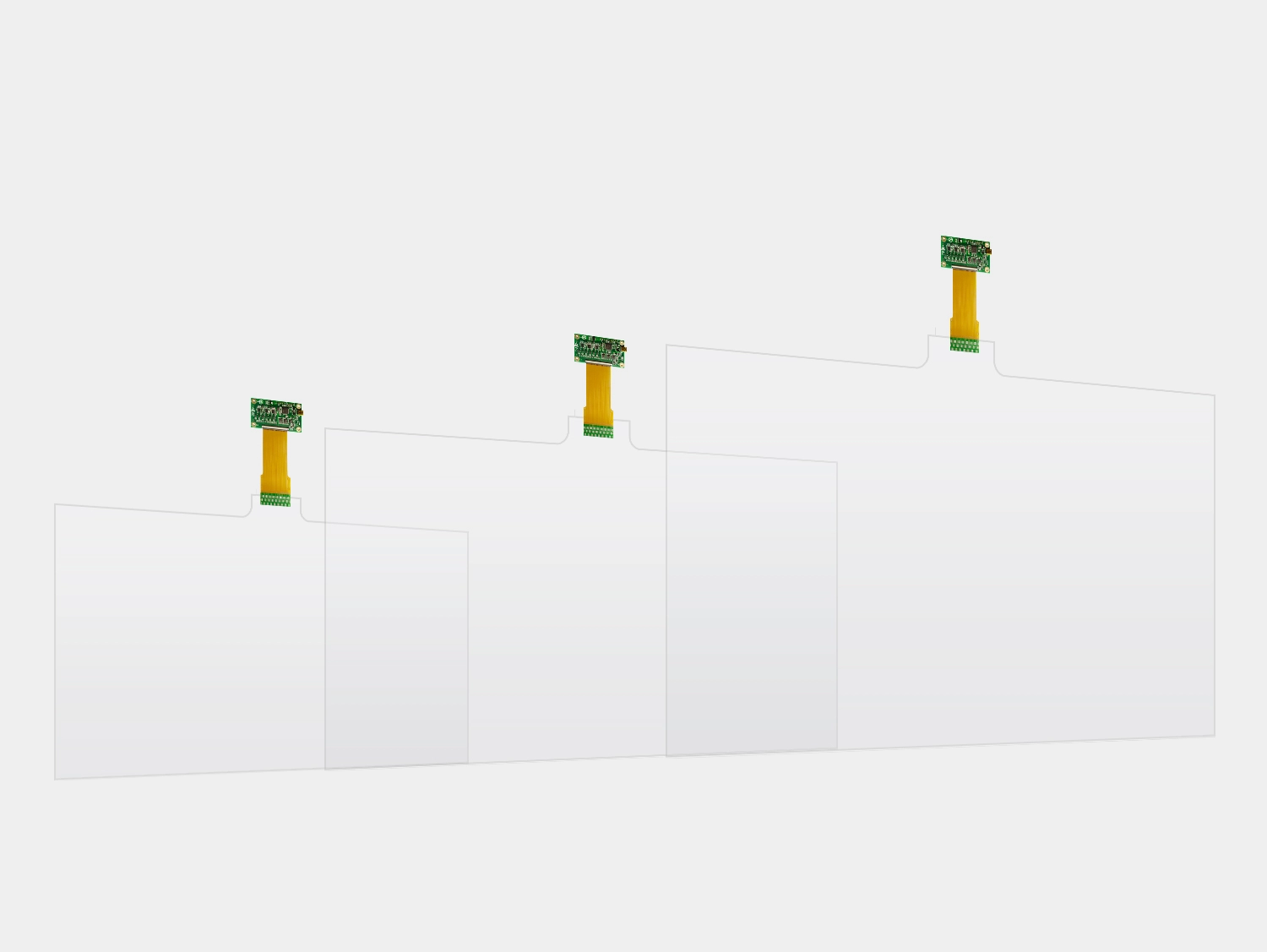

  • (比率16:9)サイズ:10.1インチ、10.4インチ、12インチ、12.1インチ、15.6インチ、18.5インチ、19インチ、21.5インチ、22インチ、23.6インチ、24インチ、27インチ、32インチ
    (比率4:3)サイズ:17インチ、19インチ
    (比率16:10)サイズ:19インチ
    高度にカスタマイズ可能:サイズ、ロゴ、貼り付けサービス、AG、AF、AR
取り付け手順
1. 表面の準備: 取り付け面 (ガラスやアクリル板の裏面など) が清潔で平らで乾燥していることを確認してください。
2. 位置合わせと接着: タッチフィルムの保護層をはがします。感知面 (回路パターンのある面) を媒体の裏面に合わせて、慎重に接着し、スクレーパーを使用して気泡を取り除き、滑らかでしわのない仕上がりにします。
3. コントローラの接続: タッチフィルムのフレキシブルプリント回路 (FPC) 側を、対応するタッチ制御ボードにコネクタを介して接続します。
4. 電気接続: USB データケーブルを使用して、制御ボードをコンピュータまたはメイン制御デバイスに接続します。 5.
ドライバのインストールとキャリブレーション: コンピュータにドライバをインストールし、オペレーティングシステムの「タッチスクリーン設定」でキャリブレーションを完了します。
インタラクティブタッチフォイル 10.1～32インチ（XTMシリーズ）
仕様
一般的な

メーカー：GreenTouch

製品名：静電容量式タッチパネル（XTMシリーズ）

レギュラーサイズ：10.1インチ、10.4インチ、12インチ、12.1インチ、15.6インチ、17インチ、18.5インチ、19インチ、21.5インチ、22インチ、23.6インチ、24インチ、27インチ、32インチ

保証期間：1～3年

認証：CE、FCC、RoHS

パネル

パネルタイプ：フィルム＋フィルム

対角線サイズ：10.1～32インチ

アスペクト比：16:9、4:3、16:10

タッチジェスチャー：クリック、ドラッグ、ズーム、回転

偏差：≤0.5mm

透過率：93%以上

スキャン速度：8ms/フレーム

センサー:TX24 RX48

タッチテクノロジー：静電容量式12点タッチ

梱包内容：タッチパネル×1、コントローラー×1、USBケーブル×1

タッチ操作対応システム：Windows、Android、Linux

環境

稼働時間：最大24時間365日連続稼働

動作温度範囲：-20℃～70℃

保管温度：-20℃～70℃

湿度：相対湿度90％、結露なし

接続性

インターフェース:USB

コンプライアンス

認証：CE、FCC、RoHS

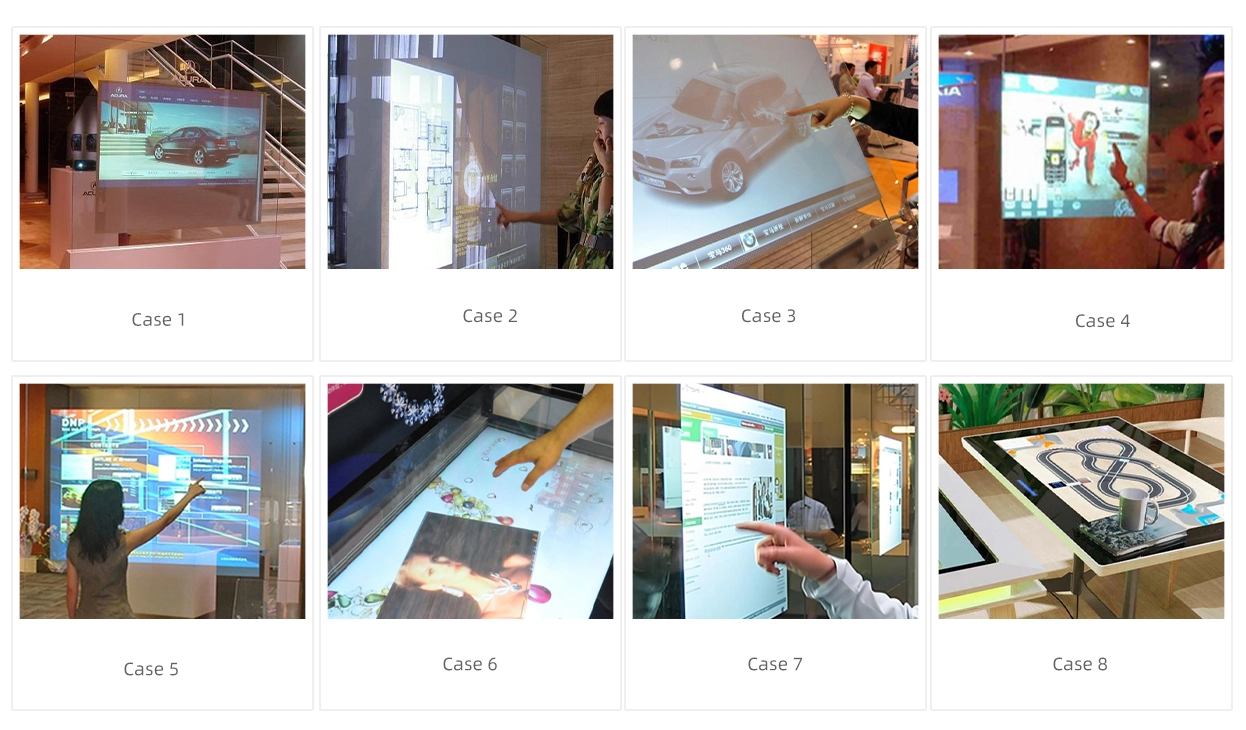

応用分野
インタラクティブタッチフォイル 10.1～32インチ（XTMシリーズ）
仕様とダウンロード
サイズモデル寸法眺望エリア比率インタフェース図面のダウンロード
10.1インチGT-XTM10.1L-1242×147.4mm223.5×125.7mm16:9USB

GT-XTM10.1L-1

10.1インチGT-XTM10.1W-1247.3×146.8mm223.5×125.7mm16:9USB

GT-XTM10.1W-1

10.4インチGT-XTM10.4L-1248.6×151.1mm230.2×129.5mm16:9USB

GT-XTM10.4L-1

10.4インチGT-XTM10.4W-1253.9×150.5mm230.2×129.5mm16:9USB

GT-XTM10.4W-1

12.1インチGT-XTM12.1L-1286.3×172.3mm267.8×150.6mm16:9USB

GT-XTM12.1L-1

12インチGT-XTM12L-1284.1×171mm265.6×149.4mm16:9USB

GT-XTM12L-1

12インチGT-XTM12L-2262.2×204.5mm243.8×182.8mm16:9USB

GT-XTM12L-2

12インチGT-XTM12W-1289.2×170.4mm265.6×149.4mm16:9USB

GT-XTM12W-1

12インチGT-XTM12W-2267.4×203.9mm243.8×182.8mm16:9USB

GT-XTM12W-2

15.6インチGT-XTM15.6L-1368×215mm345×194mm16:9USB

GT-XTM15.6L-1

15.6インチGT-XTM15.6W-1368×215mm345×194mm16:9USB

GT-XTM15.6W-1

17インチGT-XTM17L-1364×281mm345×259mm4:3USB

GT-XTM17L-1

17インチGT-XTM17W-1369×280mm378×212mm4:3USB

GT-XTM17W-1

18.5インチGT-XTM18.5L-1428×251mm409×230mm16:9USB

GT-XTM18.5L-1

18.5インチGT-XTM18.5W-1433×251mm409×230mm16:9USB

GT-XTM18.5W-1

19インチGT-XTM19L-1439×258mm420×236mm16:9USB

GT-XTM19L-1

19インチGT-XTM19L-2404×311mm386×289mm4:3USB

GT-XTM19L-2

19インチGT-XTM19L-3427×277mm409×255mm16:10USB

GT-XTM19L-3

19インチGT-XTM19W-1444×258mm420×236mm16:9USB

GT-XTM19W-1

19インチGT-XTM19W-2409×310mm386×289mm4:3USB

GT-XTM19W

19インチGT-XTM19W-3433×277mm409×255mm16:10USB

GT-XTM19W-3

21.5インチGT-XTM21.5L-1494×289mm475×267mm16:9USB

GT-XTM21.5L-1

21.5インチGT-XTM21.5W-1499×288mm475×267mm16:9USB

GT-XTM21.5W-1

22インチGT-XTM22L-1492×318mm473×296mm16:9USB

GT-XTM22.0L-1

22インチGT-XTM22W-1497×318mm473×296mm16:9USB

GT-XTM22.0W-1

23.6インチGT-XTM23.6L-1540×315mm522×293mm16:9USB

GT-XTM23.6L-1

23.6インチGT-XTM23.6W-1545×314mm522×293mm16:9USB

GT-XTM23.6W-1

24インチGT-XTM24L-1549×320mm531×298mm16:9USB

GT-XTM24L-1

24インチGT-XTM24W-1554×319mm531×298mm16:9USB

GT-XTM24W-1

27インチGT-XTM27L-1616×357mm597×336mm16:9USB

GT-XTM27L-1

27インチGT-XTM27W-1621×357mm597×336mm16:9USB

GT-XTM27W-1

32インチGT-XTM32L-1726×419mm708×398mm16:9USB

GT-XTM32L-1

32インチGT-XTM32W-1731×419mm708×398mm16:9USB

GT-XTM32W-1
