静電容量式タッチスクリーンの動作原理

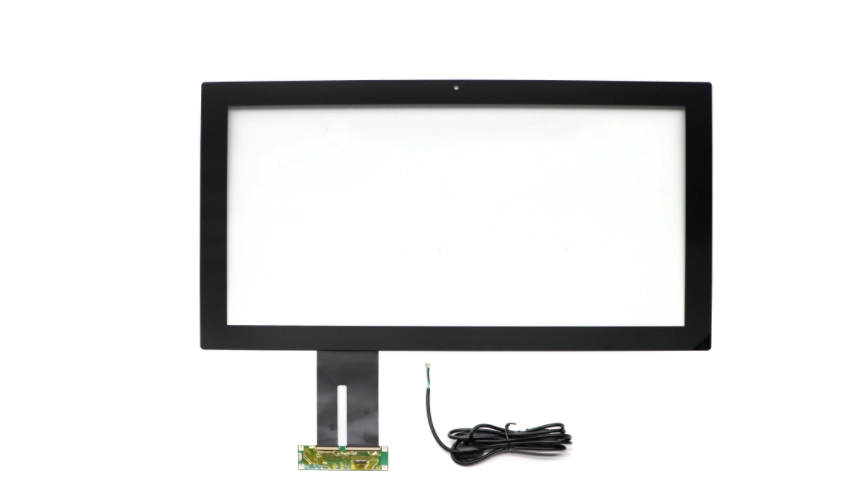

静電容量式タッチスクリーンは、4層構造の複合ガラススクリーンです。ガラススクリーンの内面と中間層にはそれぞれITO層がコーティングされています。最外層は薄いシリカガラス保護層です。中間層のITOコーティングは、動作面として使用されます。4つの電極があり、内側のITO層はシールド層として機能し、良好な動作環境を確保します。指が金属層に触れると、人体の電界によってユーザーとタッチスクリーン表面との間に結合容量が形成されます。高周波電流の場合、この容量は直接導体となるため、指は接触点から微弱な電流を引き込みます。この電流は、タッチスクリーンの四隅にある電極からそれぞれ流れ出し、これらの4つの電極を流れる電流は、指から四隅までの距離に比例します。コントローラは、4つの電流の比率を正確に計算することで、タッチポイントの位置を取得します。
