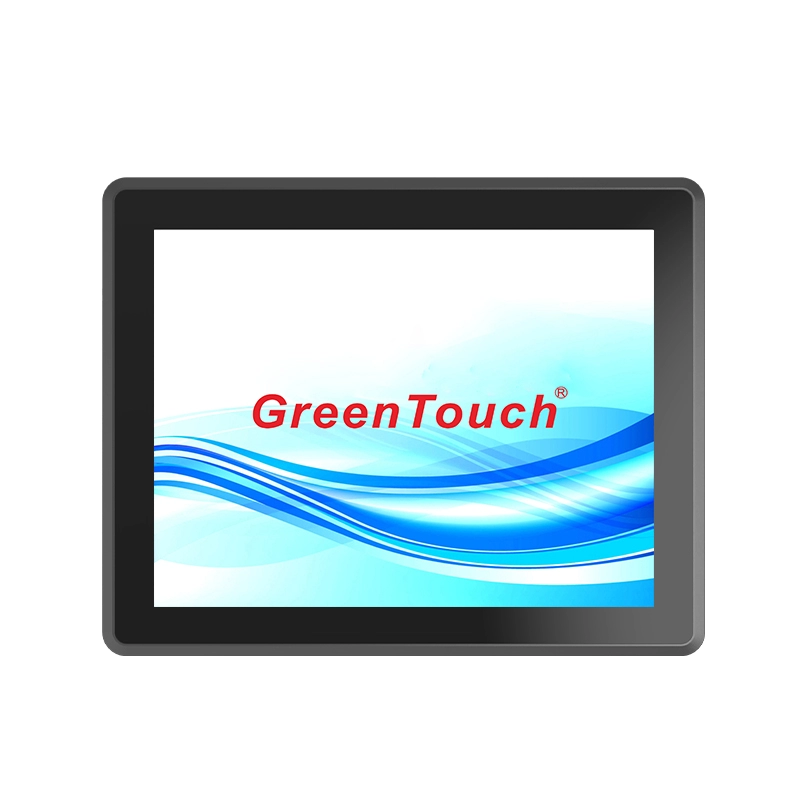

パネルマウント型タッチモニター 10.1～23.8インチ（3Eシリーズ）

デザイン：精密なコンパクトフレーム、シンプルで組み込みやすい

インターフェース：VGA、DVI、HDMI、DP、MIC、AUDIO

取り付け方法：埋め込み式、壁掛け式、卓上式

カスタマイズ可能：サイズ、ロゴ、色、ケース、パッケージ

● 最大10点のPcapタッチに対応したスマートで高感度なタッチ操作

● 長寿命を実現する工業グレードのLCDパネル

● IP65規格の防水・防塵性能と前面保護

● 複数の産業用保護機能を備え、24時間365日安定稼働

●表面処理：AG、AR、AF、抗菌（オプション）

製品説明
取り付けオプション
仕様
ディスプレイポートについて
応用分野
仕様とダウンロード

製品説明

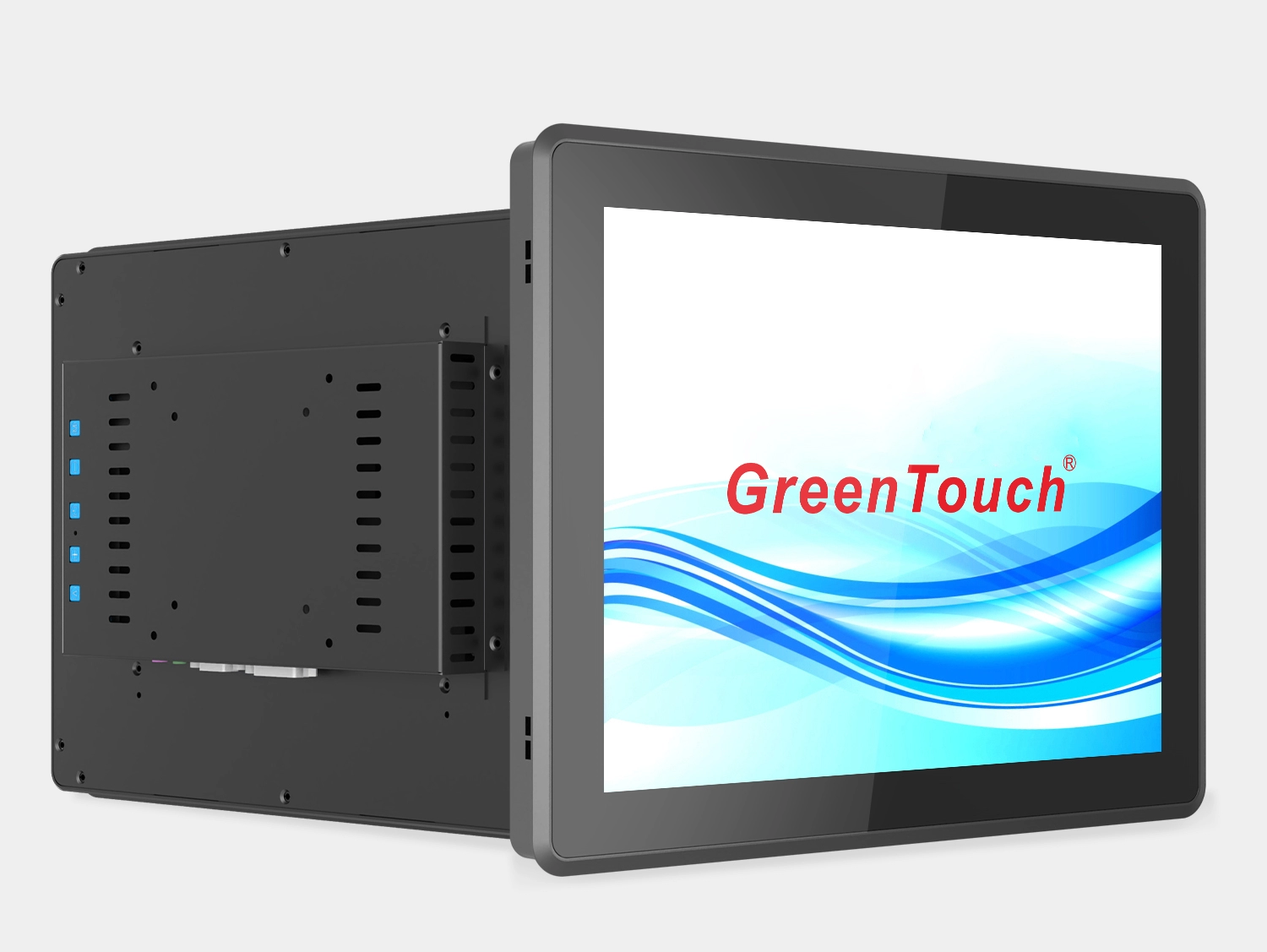

3Eタッチモニター概要｜多彩な接続性｜機能と構造｜複数のサイズをご用意

GreenTouch のパネルマウントタッチモニター 3E シリーズは、産業用タッチを必要とするお客様にコスト効率の高いソリューションを提供します。10.1 インチから 23.8 インチまでの幅広いサイズ範囲により、産業制御、端末アクセサリ、ヒューマンマシンインタラクション、スマートヘルスケア、スマート生活との互換性が確保されます。

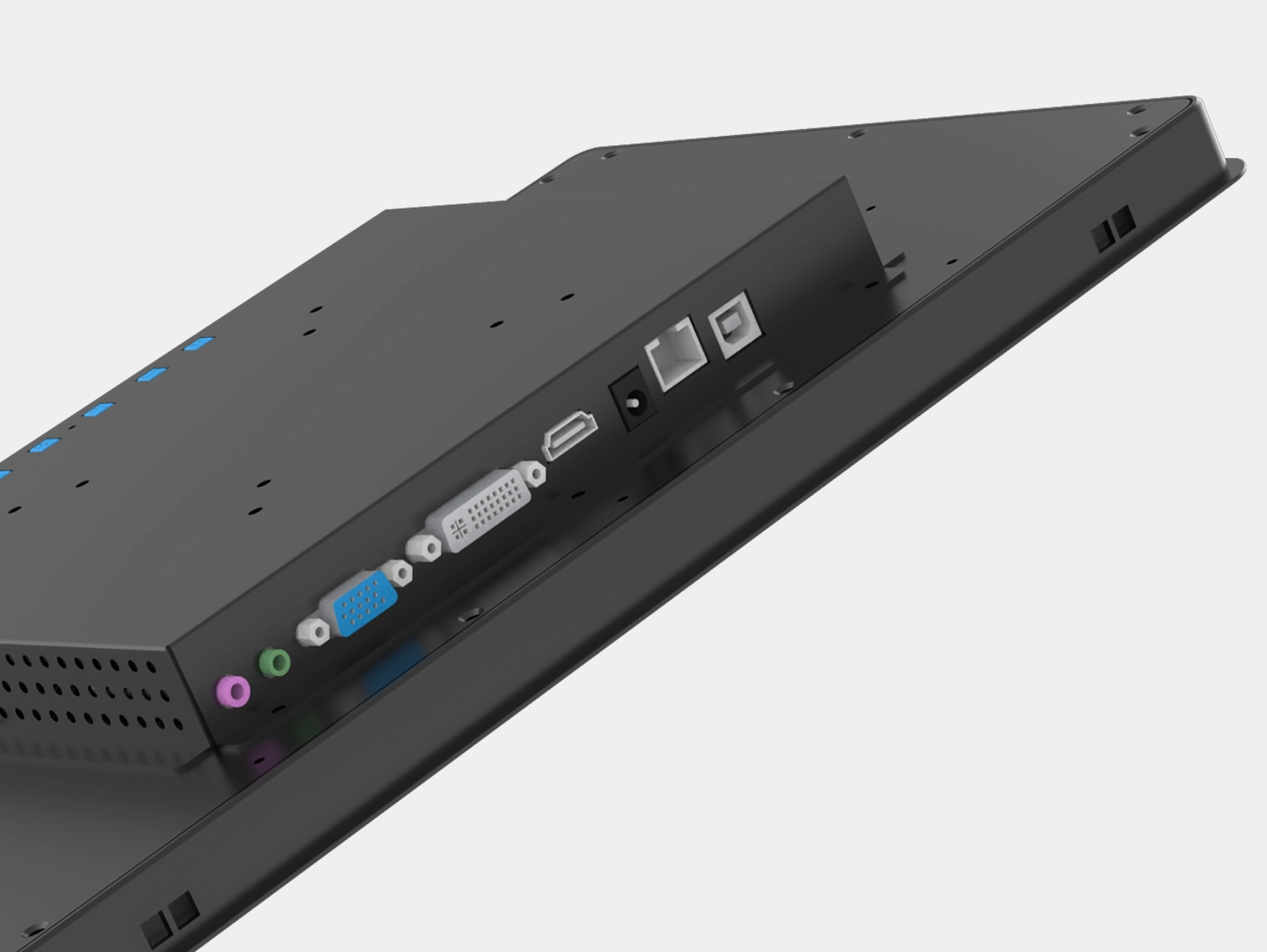

GreenTouch の静電容量式タッチモニター 3E シリーズには、HDMI、VGA、DP、DVI、MIC、および AUDIO ポートが含まれています。これらの接続はすべてモニターの背面に配置され、下向きになっているため、あらゆるシナリオで簡単に設置できます。モニターは、電流またはビデオ信号の存在に基づいて自動的に電源をオンまたはオフにするように構成できます。

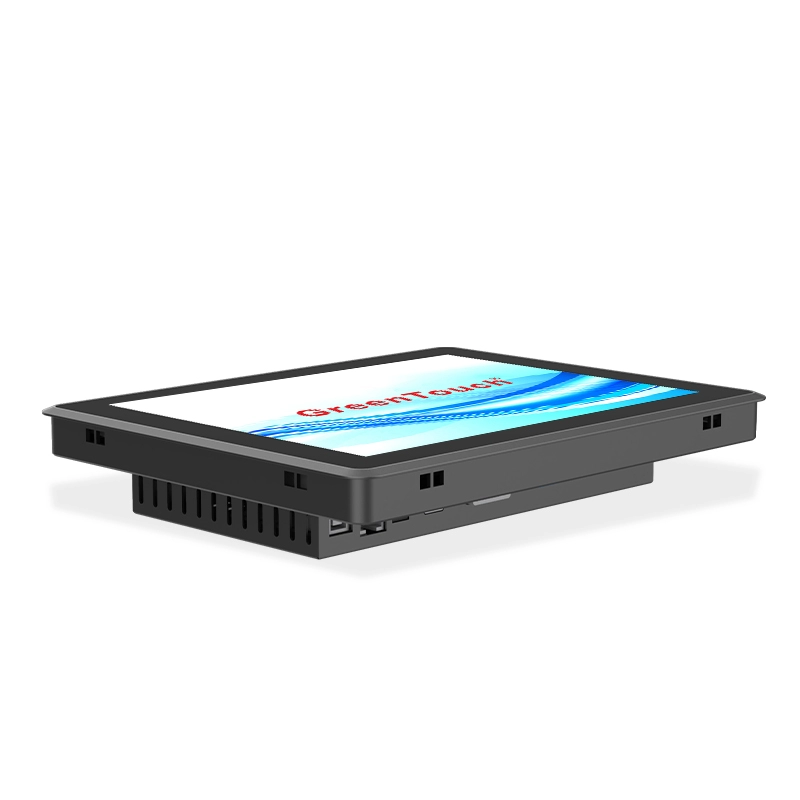

3E は光学的に接着されたタッチパネルを LCD パネルに採用し、投影型静電容量式 10 ポイントタッチ、高感度センシング、正確な固定点をサポートしています。精密な小型フレーム設計により、タッチスクリーンは完全に密閉され、お客様がキャビネットに簡単に設置できるようになります。3Eは工業用プラスチック製フロントシェルと工業用ブラックメタルフレームを使用しており、耐久性と信頼性に優れています。

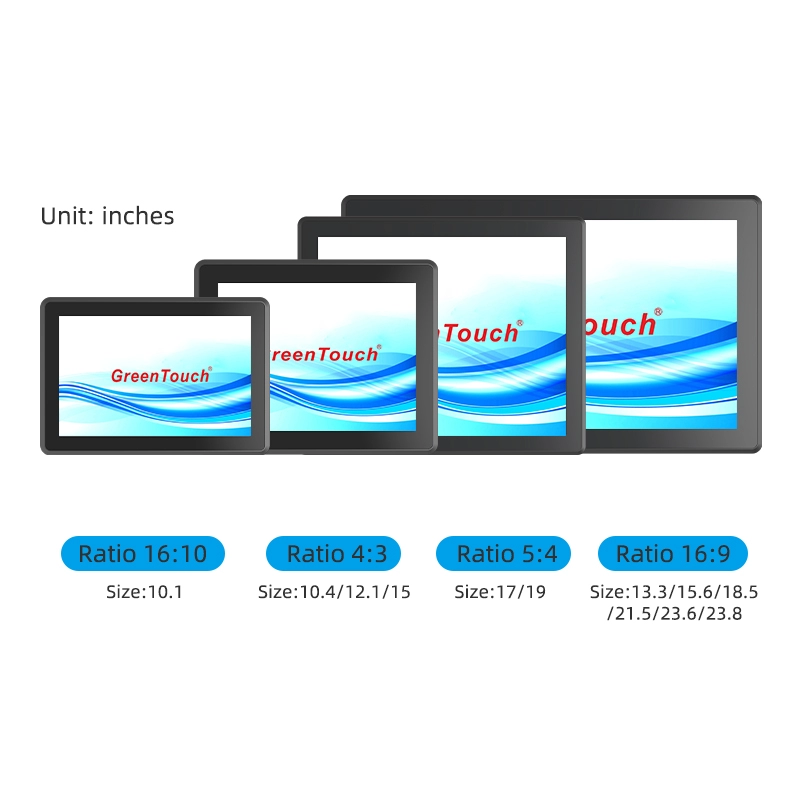

(比率16:10)サイズ:10.1インチ、22インチ
(比率4:3)サイズ:10.4インチ、12.1インチ、15インチ
(比率5:4)サイズ:10.4インチ、12.1インチ、15インチ、17インチ、19インチ
(比率16:9)サイズ:13.3インチ、15.6インチ、18.5インチ、21.5インチ、23.6インチ、23.8インチ、27インチ

取り付けオプション

埋め込み型｜壁掛け型｜デスクトップ型

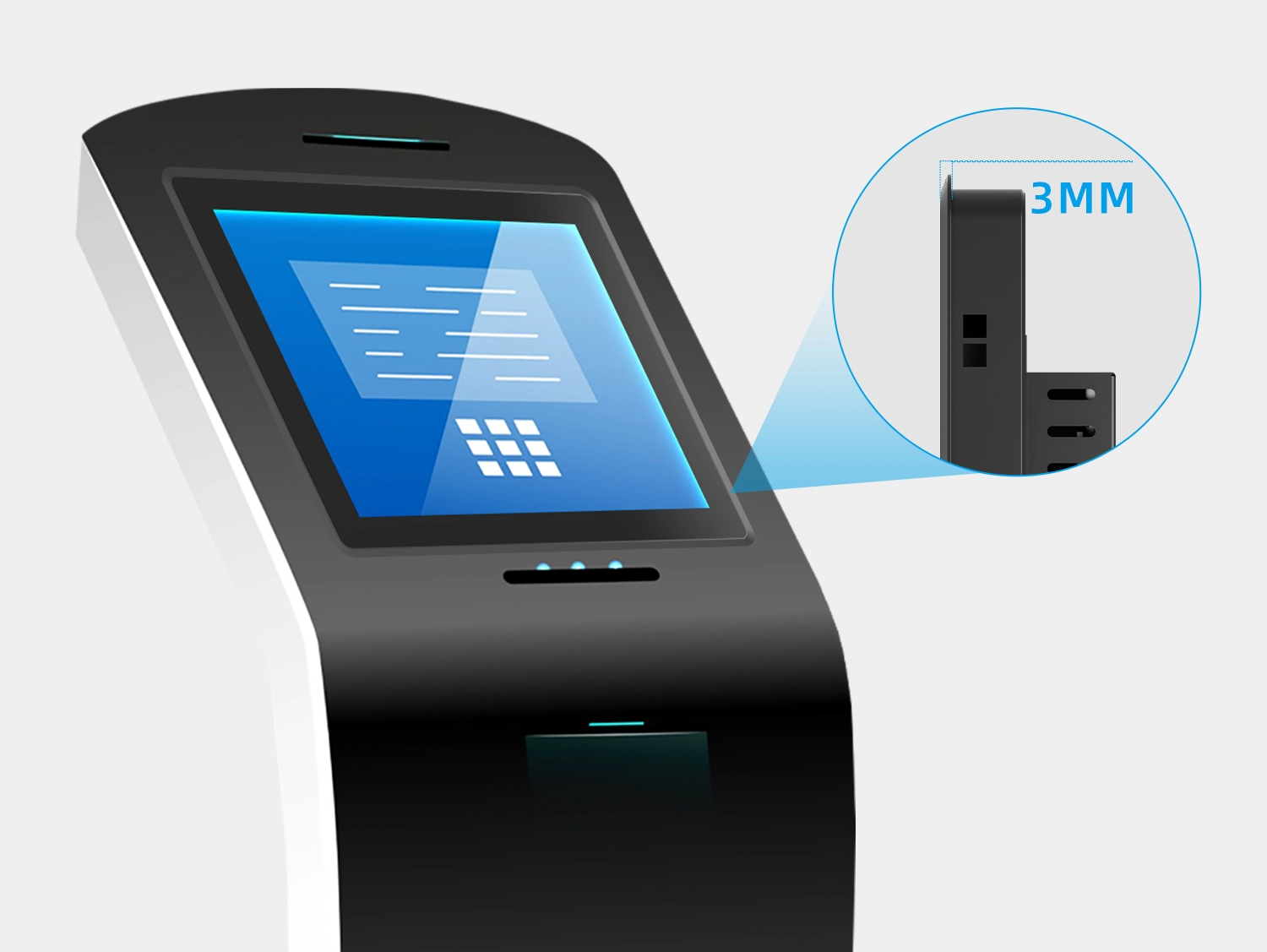

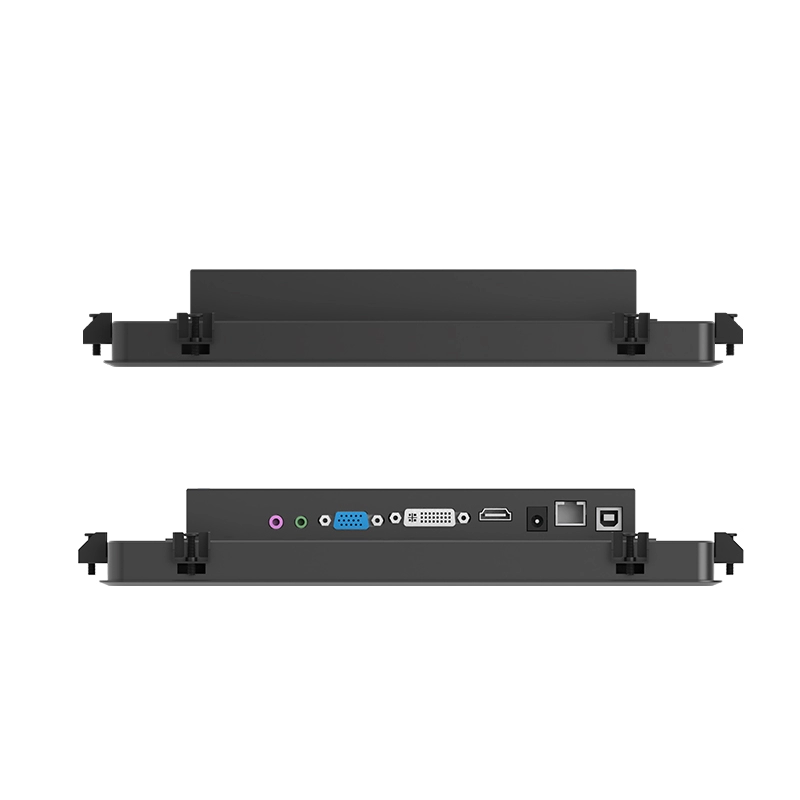

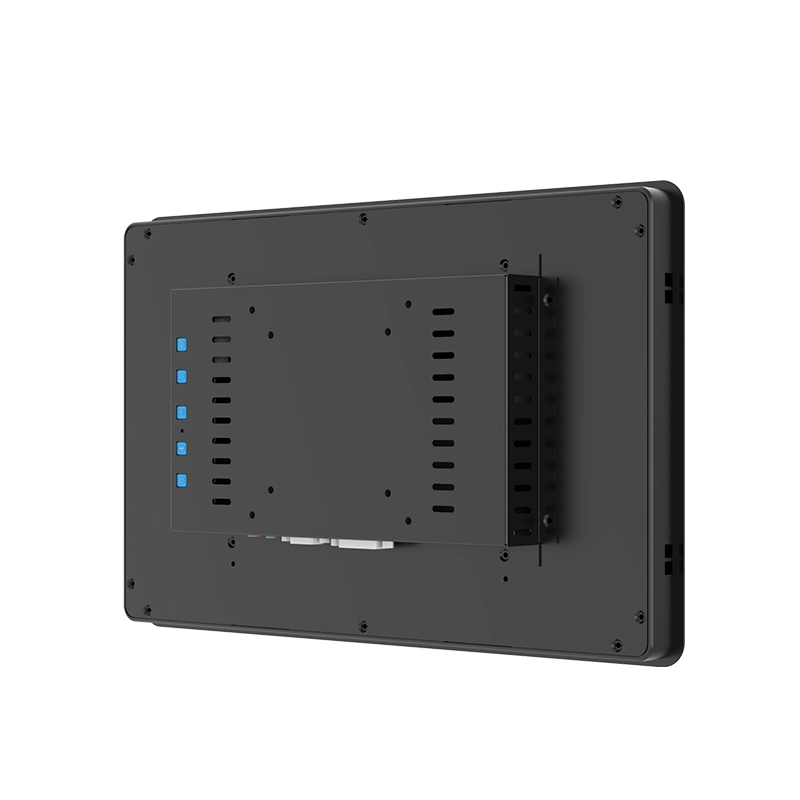

3E シリーズのモニターは、背面ケースの 4 面それぞれに 2 つのロッククリップを備えており、タッチスクリーンをフロントフレーム/パネルにしっかりと固定し、キャビネットに完璧に統合できます。ポータブルな設計により、設置が簡単かつ柔軟になり、堅牢なシーリングとメンテナンスの容易さのバランスが取れています。
モニターの背面には、ユニバーサル 75/100mm VESA または標準の穴マウントがあり、さまざまなマウント構成に高度に適応できます。モニターアーム、壁ブラケット、天井マウント、ポールマウントなど、さまざまなユニバーサルマウントブラケットに、横向きまたは縦向きのどちらでもしっかりと取り付けることができます。
3E には、デスクトップ設置用の標準 Vesa (100mm x 100mm) または (75mm x 75mm) マウントホールカンが装備されています。設置は簡単です。対応するマウントブラケットのみが必要です。これらは、ネジ穴が正確に位置合わせされたモジュールコンポーネントであり、設置が明確で直感的です。さらに、ブラケットは簡単に分解できます。これにより、タッチスクリーンモニターを様々な汎用スタンドやベースに水平または垂直に柔軟に取り付けることができます。

埋め込み型｜壁掛け型｜デスクトップ型

3E シリーズのモニターは、背面ケースの 4 面それぞれに 2 つのロッククリップを備えており、タッチスクリーンをフロントフレーム/パネルにしっかりと固定し、キャビネットに完璧に統合できます。ポータブルな設計により、設置が簡単かつ柔軟になり、堅牢なシーリングとメンテナンスの容易さのバランスが取れています。

モニターの背面には、ユニバーサル 75/100mm VESA または標準の穴マウントがあり、さまざまなマウント構成に高度に適応できます。モニターアーム、壁ブラケット、天井マウント、ポールマウントなど、さまざまなユニバーサルマウントブラケットに、横向きまたは縦向きのどちらでもしっかりと取り付けることができます。

3E には、デスクトップ設置用の標準 Vesa (100mm x 100mm) または (75mm x 75mm) マウントホールカンが装備されています。設置は簡単です。対応するマウントブラケットのみが必要です。これらは、ネジ穴が正確に位置合わせされたモジュールコンポーネントであり、設置が明確で直感的です。さらに、ブラケットは簡単に分解できます。これにより、タッチスクリーンモニターを様々な汎用スタンドやベースに水平または垂直に柔軟に取り付けることができます。

仕様

一般的な メーカー：GreenTouch 製品名：タッチモニター（3Eシリーズ） レギュラーサイズ：10.1、10.4、12.1、13.3、15、15.6、17、18.5、19、21.5、22、23.6、23.8 保証期間：1～3年 認証：CE、FCC、RoHS、CB、EMC、HDMI、CCC、IP65、IK06

パネル パネルタイプ：アクティブマトリクスTFT液晶、LEDバックライト 対角線サイズ：10.1～23.8インチ 解像度:1280x800、1024x768、1920x1080、 アスペクト比：16:10、4:3、16:9、5:4 1280x1024、1366x768@60Hz 明るさ：250、300、400、430、500、1000ニト タッチテクノロジー：静電容量式10点マルチタッチ タッチ操作対応システム：Windows、Android、Linux

環境 稼働時間：最大24時間365日連続稼働 動作温度範囲：-20℃～70℃ 保管温度：-30℃～80℃ 動作湿度：20%～80%（結露なきこと） 保管湿度：10%～90%（結露なきこと）

接続性 ディスプレイポート1：イヤホン、オーディオ入力、VGA、DVI、HDMI、DC入力、OSD、タイプB（USB） ディスプレイポート2：イヤホン、オーディオ入力、VGA、HDMI、DP、DC入力、タイプB（USB）

取り付け 埋め込み型：外部ブラケット 壁掛けマウント：VESA 75x75/100x100mm 片持ち梁：VESAマウントブラケット

コンプライアンス 認証：CE、FCC、RoHS、CB、EMC、HDMI、CCC 規格：防水・防塵IP65、防爆IK06

ディスプレイポートについて

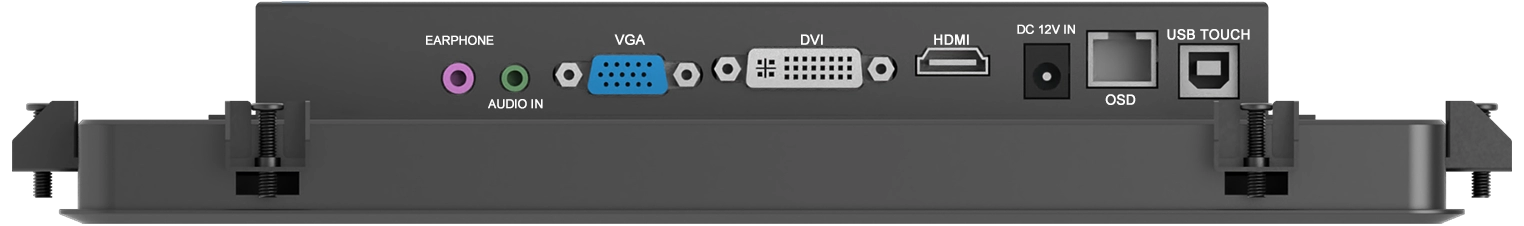

1.VGA+DVA+HDMI

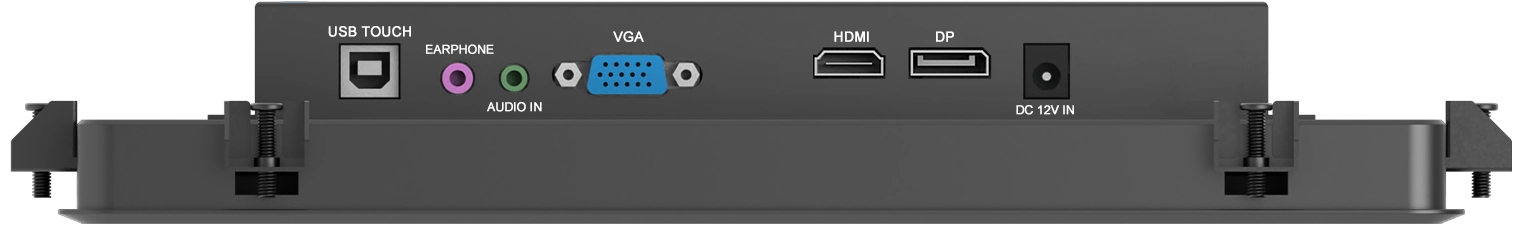

2.VGA+HDMI+DP

応用分野

仕様とダウンロード

サイズ	モデル	ディスプレイポート	比率	表示サイズ（な、なんだって？）	活動領域寸法（高さ×幅）	輝度（シラミ）	解決 @60Hz	データダウンロード
10.1インチ	GT-TM1013E	VGA、DVI、HDMI、DP	16:10	263x182x47mm	217×136mm	500	1280 x 800	GT-TM1013E
10.4インチ	GT-TM1043E	VGA、DVI、HDMI、DP	4:3	266x213x47mm	210×158mm	400	1024 x 768	GT-TM1043E
12.1インチ	GT-TM1213E	VGA、DVI、HDMI、DP	4:3	299x237x47mm	246×184mm	500	1024 x 768	GT-TM1213E
13.3インチ	GT-TM1333E	VGA、DVI、HDMI、DP	16:9	346x218x47mm	294×166mm	300	1920 x 1080	GT-TM1333E
15インチ	GT-TM1503E	VGA、DVI、HDMI、DP	4:3	364x288x47mm	304×228mm	300	1024 x 768	GT-TM1503E
15.6インチ	GT-TM1563E	VGA、DVI、HDMI、DP	16:9	397x246x47mm	344×194mm	250	1920 x 1080	GT-TM1563E
17インチ	GT-TM1703E	VGA、DVI、HDMI、DP	5:4	395x328x47mm	338×270mm	250	1280x1024	GT-TM1703E
18.5インチ	GT-TM1853E	VGA、DVI、HDMI、DP	16:9	465x286x47mm	410x230mm	250	1366x768	GT-TM1853E
19インチ	GT-TM1903E	VGA、DVI、HDMI、DP	5:4	431x356x47mm	376×301mm	250	1280x1024	GT-TM1903E
21.5インチ	GT-TM2153E	VGA、DVI、HDMI、DP	16:9	523x323x47mm	476×268mm	250	1920 x 1080	GT-TM2153E
23.6インチ	GT-TM2363E	VGA、DVI、HDMI、DP	16:9	583x346x47 mm	521×293mm	250	1920 x 1080	GT-TM2363E
23.8インチ	GT-TM2383E	VGA、DVI、HDMI、DP	16:9	583x355x47mm	527×296mm	250	1920 x 1080	GT-TM2383E
